带旋转定位结构的工件换向输送设备

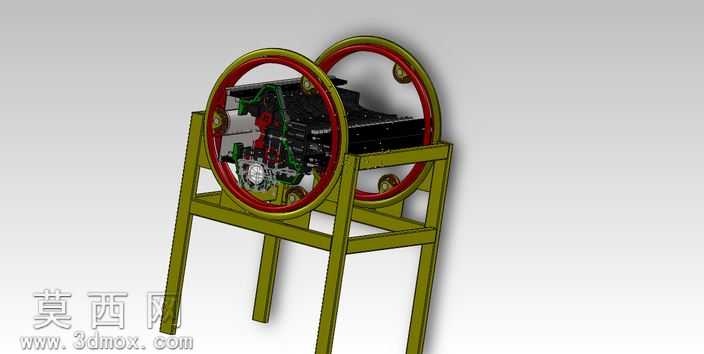

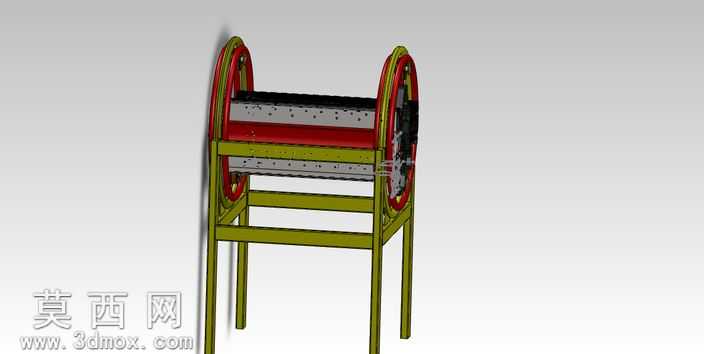

本模型采用SolidWorks完成全参数化三维建模，整体建模过程严格遵循机械设计的装配逻辑，自下而上完成机架支撑单元、旋转轮组单元、承载输送单元的独立建模与整体装配，所有零件均添加完整的几何约束与装配配合关系，可直接用于结构干涉检查与运动仿真验证。渲染阶段采用工业机械常用的材质表现方案，支撑机架赋予哑光橄榄绿金属漆材质，还原型钢焊接机架的真实涂装质感；两侧旋转轮组的轮缘赋予高光亮面红色涂装材质，轮体内部结构赋予深灰色哑光金属材质，清晰区分轮组的不同功能区域；中间承载输送段的辊面赋予带细微防滑纹理的银灰色金属材质，模拟钢制输送辊道的表面加工特征，所有材质均添加符合工业场景的粗糙度、反射率参数，搭配柔和的顶侧光源完成渲染，整体视觉效果清晰直观，可直接用于方案展示与技术交流。结构设计上，设备采用立式双轮架支撑结构，底部为方管焊接的四腿支撑机架，设置两层横向连接方管提升整体结构刚性，避免运行过程中出现晃动变形；两侧对称布置大直径旋转导向轮，轮组内置轴承回转结构，可带动中间的承载输送段完成周向旋转动作，承载段采用多组平行排布的输送辊结构，可稳定承托飞轮壳、齿轮箱、缸体这类异形壳体类工件，当工件完成上一工序加工后，可通过该旋转结构带动工件整体回转，精准调整至下一加工工序所需的朝向位置，无需额外配备机械手或人工翻转工件，可有效缩减工序间的辅助转运时间，适配多工序串联的机加工生产线的工件流转需求。设计过程中重点考量了旋转动作的平稳性与工件承载的可靠性，两侧轮组的同轴度通过机架的精密加工定位面保证，旋转过程无偏载卡顿问题，承载段的辊道间距经过优化，可适配不同尺寸规格的壳体类工件放置，避免工件在旋转与输送过程中出现滑落偏移，整体结构紧凑，安装占地面积小，可直接对接现有生产线的进出料端，无需对原有产线进行大规模改造，具备较强的产线适配性。
