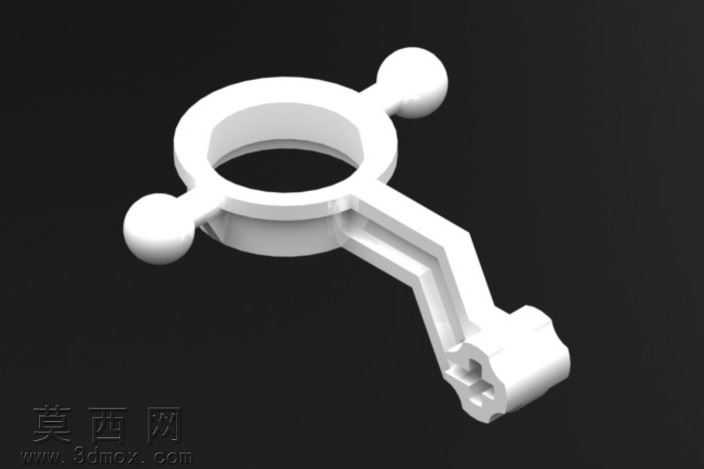

乐高6540A连接件三维结构设计

本作品为乐高6540A零件的三维复刻建模成果，建模过程依托三维参数化设计软件完成，全程遵循乐高官方零件的尺寸公差规范，保证零件各结构的尺寸精度与实物完全匹配。建模阶段从零件的基础轮廓入手，首先绘制环形卡箍的截面草图，通过回转特征生成主体环形结构，环形部分的内壁预留标准乐高销钉的配合间隙，确保与对应规格乐高零件拼装时的松紧度符合官方标准，不会出现过松脱落或过紧无法装配的问题。环形结构外侧延伸出的连接臂部分，采用拉伸特征结合拔模处理，还原零件注塑生产时的拔模斜度，保证模型结构与真实注塑零件的工艺特征一致。连接臂末端的十字轴接口，严格按照乐高十字轴的标准尺寸绘制，十字槽的边角做了对应圆角处理，还原真实零件的装配导向结构，避免轴类零件插入时出现卡滞。零件上下两端的球形连接结构，通过球面回转特征生成，球面的直径、与连接臂的衔接圆角都完全参照实物测绘尺寸，保证球头连接的活动角度与原装零件一致，可实现多方向的转动调节。材质设置阶段，针对乐高零件常用的ABS塑胶材质，调整材质的漫反射、高光参数，还原ABS塑胶略带磨砂的质感，同时设置合理的环境反射强度，避免材质出现过于光滑的塑料反光效果。渲染阶段采用三点布光方案，主光源从斜上方45度投射，打出零件的主体结构阴影，辅助光源从侧方补光消除暗部死黑，背光源勾勒零件的轮廓边缘，让环形结构、球头、十字槽的细节都清晰呈现。设计过程中重点还原了零件的所有装配特征，包括卡箍的开合间隙、连接臂的加强筋结构、十字槽的深度尺寸，确保该三维模型可用于虚拟拼装演示、零件3D打印复刻、积木拼装动画制作等场景，模型的结构完整性高，没有破面、重叠面等建模问题，各特征的参数化尺寸可根据需求进行调整修改，适配不同的使用场景。
