乐高6540B连接件零件三维建模设计

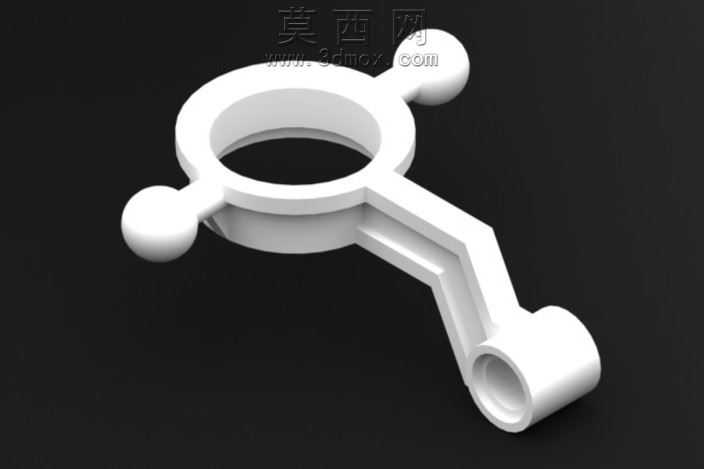

本作品为乐高6540B号零件的三维建模成果，建模过程严格参照实物零件的实测尺寸进行比例还原，整体采用Autodesk Inventor完成全参数化建模流程，确保各部位尺寸公差控制在乐高积木通用的装配精度范围内。建模初期先对零件进行结构拆解，将整体拆分为环形卡箍主体、上下球形定位柱、侧向延伸臂、端部圆柱套筒四个独立结构模块，分别绘制各模块的二维草绘截面，通过拉伸、旋转、扫掠等基础特征命令生成基础实体，再对各模块衔接处进行布尔合并运算，保证结构的整体性。细节处理阶段，对环形卡箍的内壁卡扣凸起、球形柱的球面弧度、延伸臂的加强筋结构、套筒内壁的定位卡槽都进行了精细化特征绘制，还原实物零件的所有装配限位结构，确保模型可直接用于虚拟拼装验证。材质渲染阶段，选用哑光ABS工程塑料材质，调整材质的粗糙度、反光度参数匹配乐高积木零件的真实质感，采用三点布光方案进行渲染，主光源从侧上方45度角投射，形成自然的明暗过渡与投影效果，辅光源补全暗部细节避免结构死黑，顶光强化零件顶部轮廓的立体感，背景选用中性渐变灰色突出零件主体结构。设计过程中重点考量零件的装配适配性，所有卡扣、定位柱、套筒的尺寸都与乐高标准零件的接口参数保持一致，环形卡箍的内径尺寸适配乐高标准十字轴与圆轴的夹持需求，上下球形柱可与对应球窝结构零件实现万向转动配合，侧向延伸臂的弯折角度严格参照实物设计，保证拼装后与周边零件的间隙符合乐高积木的拼装手感要求，端部套筒的内孔深度与直径适配标准插销的插入深度，不会出现装配干涉或松脱问题。整个建模过程遵循参数化设计逻辑，所有尺寸均关联至基础参数表，后续若需调整零件规格可直接修改对应参数完成模型更新，无需重新绘制特征，大幅提升模型的可复用性。
