卧式单级齿轮减速机三维结构设计

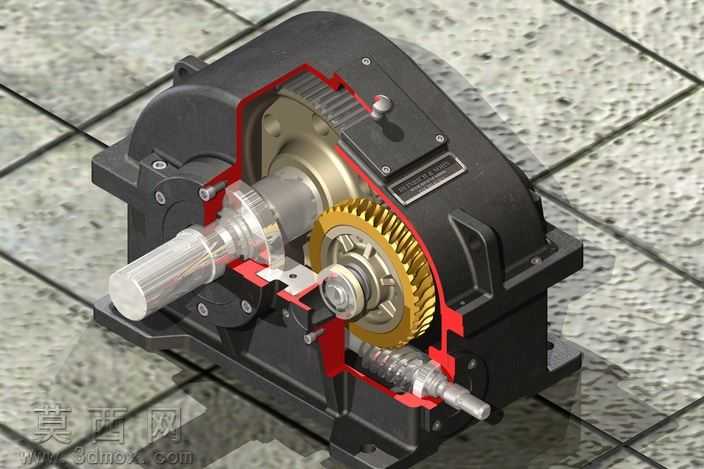

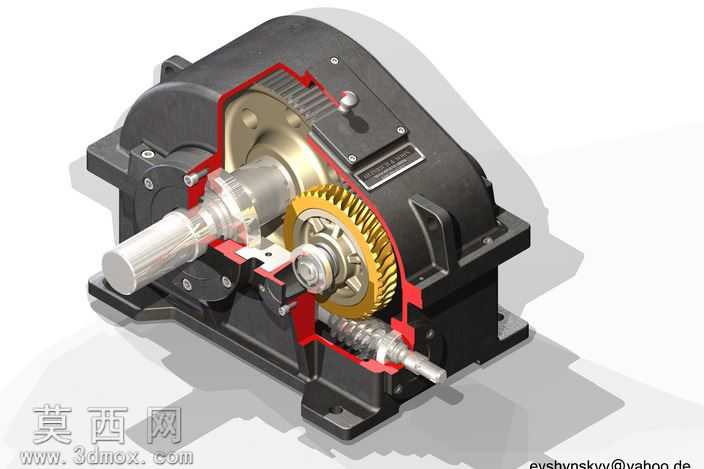

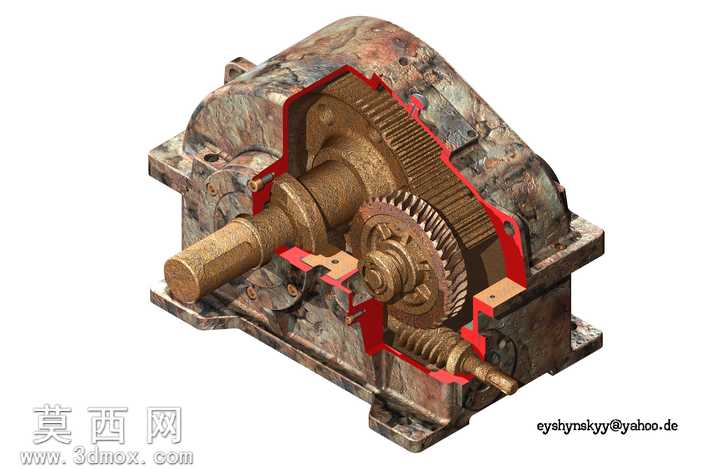

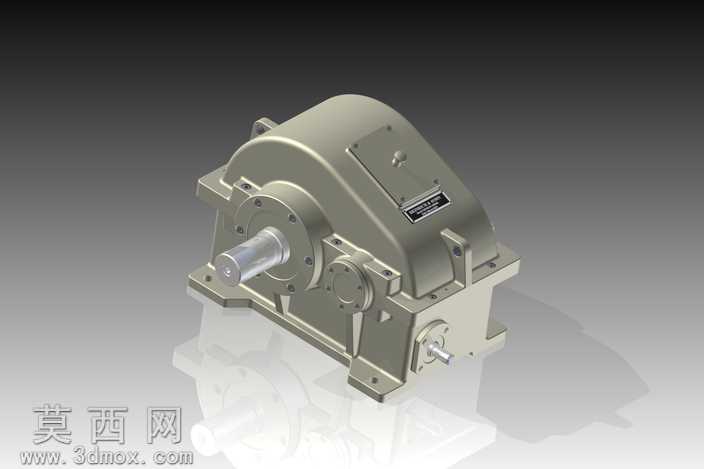

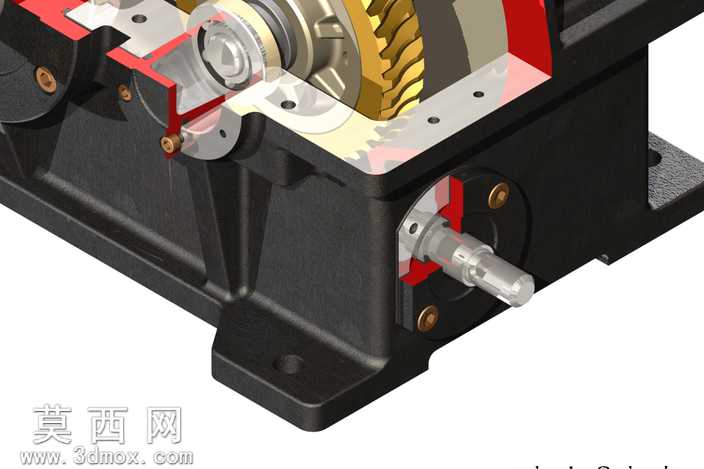

本作品为卧式布局的齿轮减速机三维建模成果，建模过程严格遵循通用齿轮减速机的工程设计规范，首先基于传动比要求完成核心传动参数的匹配计算，确定各级齿轮的模数、齿数、齿宽系数以及中心距参数，再通过三维建模软件的参数化设计功能完成核心零件的实体构建。建模阶段优先搭建齿轮传动的啮合基准，确保输入轴、输出轴的同轴度与平行度符合装配公差要求，对渐开线圆柱齿轮的齿廓曲面采用精确扫掠成型，还原齿面的真实啮合形态，避免简化建模带来的结构失真。箱体部分采用剖分式铸造结构设计，建模时完整还原了箱体的轴承安装孔位、加强筋结构、油位观察孔、透气塞安装位以及底座安装地脚的螺栓过孔，对箱盖与箱座的结合面、密封槽结构做了精细化处理，确保装配后可直观呈现密封结构的配合关系。轴类零件建模时同步完成了键槽、轴肩、轴承配合位、密封件安装位的结构设计，匹配对应规格的滚动轴承、平键、端盖、油封等标准件，所有标准件均按照国标尺寸构建，可直接用于装配干涉检查与工程图导出。材质渲染阶段根据零件的实际加工材质赋予对应材质属性，铸铁箱体赋予哑光铸铁质感，表面做细微的铸造颗粒纹理处理，输入输出轴采用调质合金钢材质，赋予金属切削后的哑光银灰质感，端盖螺栓等标准件做镀锌钝化的金属光泽处理，透明油标部分赋予半透明玻璃材质，整体渲染效果还原工业设备的真实质感。结构设计上充分考虑减速机的润滑与散热需求，箱体下部预留油池空间，可直观呈现齿轮浸油润滑的油位高度，箱体侧面的散热筋结构做等距排布，兼顾结构强度与散热效率。整体装配采用自下而上的装配逻辑，先完成轴系组件的子装配，验证齿轮啮合侧隙、轴承游隙的合理性，再将轴系组件装入箱体，最后完成端盖、紧固件、铭牌等附件的装配，所有配合关系均按照实际装配约束添加，可实现传动过程的运动仿真模拟，直观展现动力从输入轴传入、经齿轮副减速后从输出轴传出的完整传动过程，模型结构完整无缺失，可用于减速机的结构教学、方案展示以及后续的工程化改进设计参考。
