同轴式双出轴齿轮减速传动装置

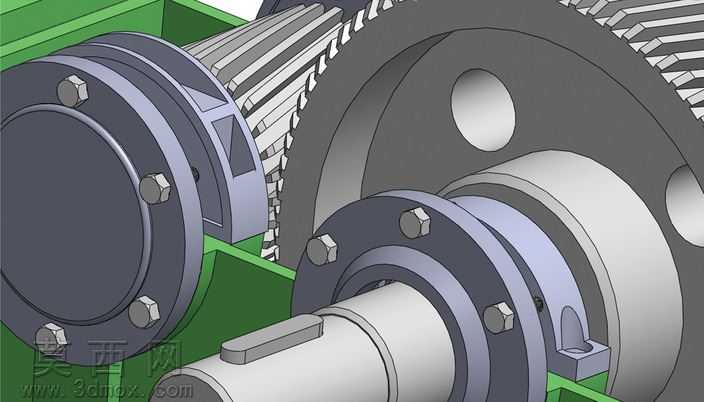

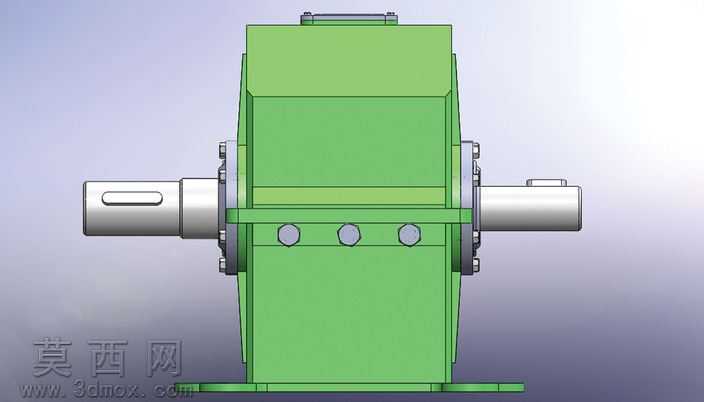

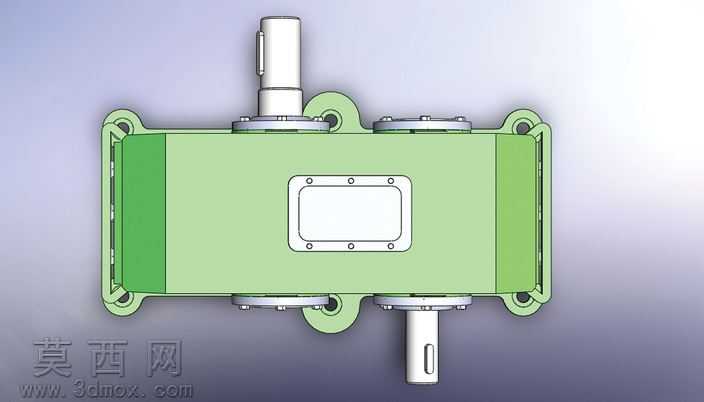

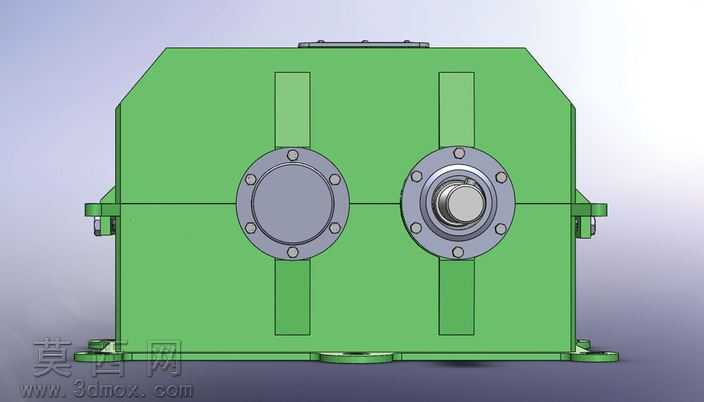

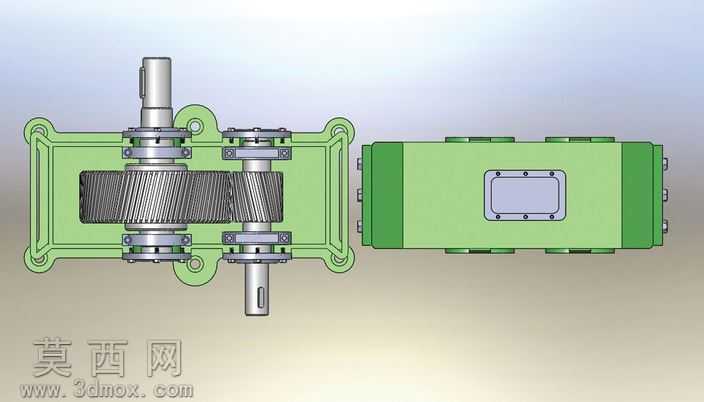

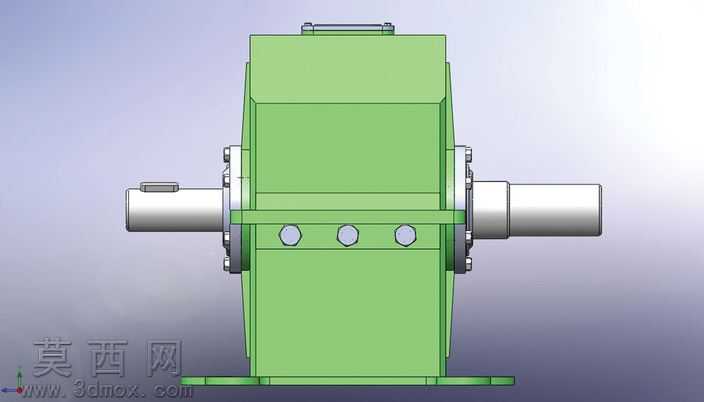

本作品为同轴式双出轴齿轮减速传动装置，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计规范，对装置的每一处结构细节都做了精准还原。建模阶段首先搭建整体装配骨架，以输入输出轴的同轴度为核心基准，依次完成箱体、传动轴、齿轮组、端盖、密封件、紧固件、安装底座、顶部吊环等零部件的独立建模，各零件间的装配约束完全匹配实际机械装配逻辑，可实现无干涉的装配运动仿真。材质渲染阶段针对不同零部件做了差异化的材质参数调配：箱体主体采用哑光铸铁质感的草绿色涂装材质，还原工业减速机的经典漆面效果，表面添加细微的颗粒质感与均匀的漆面反光，模拟真实铸件喷漆后的表面状态；两侧伸出的传动轴采用抛光金属材质，调整金属粗糙度与高光参数，呈现出机加工后光滑的金属表面质感，轴肩、键槽位置的棱角做了细微的倒角处理，符合实际机加工工艺要求；端盖连接螺栓、视油盖等标准件采用镀锌钢材质，呈现出淡银色的金属光泽，与箱体的绿色漆面形成清晰的视觉区分；安装底座部分做了略微做旧的质感处理，模拟设备安装使用后的轻微磨损痕迹，提升整体渲染的真实感。结构设计上，该传动装置采用单级同轴齿轮减速结构，箱体为剖分式设计，侧面设置三个圆形视油盖用于观察内部齿轮啮合状态与润滑油液位，输入输出轴采用对称双出轴设计，可同时适配两侧的动力输入与输出需求，箱体顶部设置吊环结构方便设备吊装转运，底部带有一体化安装底座，预留安装固定孔位用于设备的安装定位。设计过程中重点考量了传动的同轴度精度、箱体的结构刚性、密封结构的可靠性，对轴系的支撑跨度、齿轮的安装空间、端盖的密封槽位置都做了合理的参数校核，确保整体结构既满足减速传动的功能需求，又具备良好的加工工艺性与装配便利性，整体模型结构完整，细节丰富，可用于机械原理教学演示、传动结构方案参考、相关课程设计作业参考等场景。
