AutoCAD平台乘用车整车线框结构三维数模

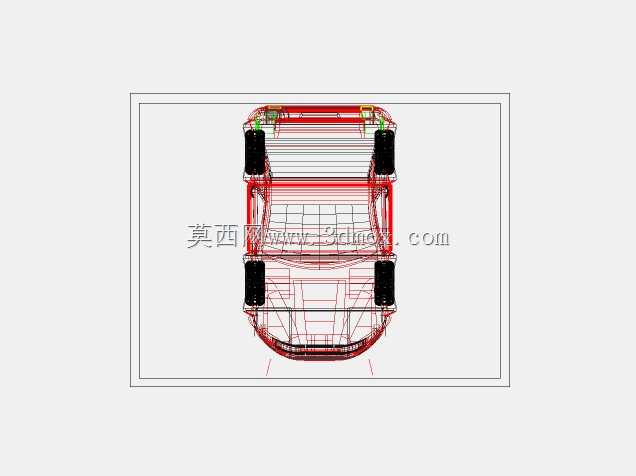

　　这套线框结构的整车三维数模，可直接用于整车总布置阶段的硬点校核工作，在新车型前期开发阶段，结构工程师可以依托该数模快速完成人机工程边界校验、底盘运动件间隙检查、周边附件安装空间预留等核心工作，无需从零开始搭建整车基础框架，能大幅压缩前期方案迭代的周期。数模采用线框形式构建，完整还原了乘用车的核心结构边界，从俯视视角可清晰识别四轮的定位参数、前后悬的长度比例、乘员舱的轮廓边界、底盘纵梁的走向路径，所有线条均对应实际整车的结构投影关系，没有冗余的无效几何元素。在设计思路上，该数模优先保障了安装边界的准确性，轮距、轴距、车身最大外轮廓等核心尺寸均参考量产A级乘用车的通用参数设定，轮拱位置预留了足够的跳动空间，

　　可适配不同规格的轮胎与悬架结构选型，前后舱的轮廓边界也预留了动力总成、散热模块、行李舱的布置空间，工程师在做改型设计时，可以直接在该框架基础上调整局部结构参数，无需重新校准整车的基础硬点。实际工程应用中，这类线框数模还可用于教学场景下的整车结构认知，帮助新人快速理解乘用车的整体布局逻辑，也可用于自动化洗车设备、立体车库、整车检测线等配套设备的开发校核，通过导入该数模模拟车辆进出设备的全过程，校验设备的通道宽度、限位结构、支撑点位是否存在干涉，提前规避结构匹配问题。不同于带实体特征的精细数模，线框结构对硬件性能要求极低，在配置一般的办公电脑上也能流畅旋转、缩放、测量，不会出现卡顿问题，适合在方案沟通、跨部门评审场景下快速展示整车布局，

　　也方便工程师快速截取不同视角的布置图用于方案文档编写。数模的线条分层清晰，车身外轮廓、底盘结构、轮系、乘员舱边界分别归属不同图层，工程师可根据工作需要单独显示或隐藏对应结构，比如做底盘布置时可隐藏车身覆盖件的线框，专注于底盘部件的位置校验，做车身附件设计时可单独调出车身轮廓线，核对附件的安装位置是否超出外廓边界。
