AutoCAD平台轿车整车线框结构三维数模

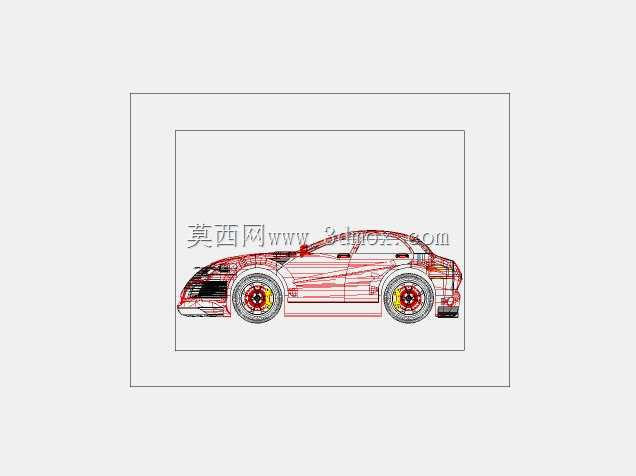

　　在汽车正向研发的早期概念验证阶段，线框类三维数模是结构工程师快速梳理整车布局的核心载体，不同于带实体特征、曲面倒角的精细化数模，这类线框模型以空间线条勾勒所有零部件的边界轮廓，能在极低的算力占用下完成整车硬点的初步匹配，常被用于总布置阶段的空间干涉初筛、人机工程占位校验，也可作为后续曲面建模、实体细化的基准骨架，帮助设计团队快速锚定各系统的安装边界。这套数模以三厢乘用轿车为原型，完整覆盖了从车头溃缩区到车尾行李舱的全段轮廓，轮组部分清晰标注了轮辋、制动盘、卡钳、轮胎的相对位置关系，轮拱与轮组的间隙预留符合常规量产乘用车的设计规范，能为后续悬架系统的硬点布置提供参考基准；车身侧围的线条勾勒出A柱、B柱、C柱的倾斜角度与大致截面走向，

　　车门分缝位置也以线条做了明确区分，可支撑早期的乘员舱空间核算，判断前排、后排乘员的头部、腿部空间是否满足设计目标。底盘部分的线框结构预留了动力总成、传动系统、排气系统的走形空间，前后悬的长度比例符合前置前驱家用轿车的常规布局逻辑，车头区域的线条划分出了进气舱、冷却模块的安装区域，能帮助工程师快速判断散热器、冷凝器、风扇总成的堆叠空间是否充足，避免后续细化设计时出现零部件干涉问题。在实际工程应用中，这类线框数模还可用于教学场景，帮助刚接触汽车结构的设计人员快速理解整车各系统的相对位置关系，不用受复杂实体特征的干扰，直接聚焦于总布置逻辑的梳理；也可作为改装方案设计的基础底模，在不改动原车核心硬点的前提下，快速叠加包围、尾翼、

　　轮圈改装件的轮廓，验证改装方案的整体协调性。设计这类线框数模时，核心思路是优先保障各硬点的相对位置精度，不用追求零部件的细节特征，所有线条的交点都对应实际结构的安装定位点，比如悬架摆臂的安装点、转向机的固定点、车身焊接的定位孔位，都需要在线框上做精准的位置锚定，确保后续基于该骨架开展的细化设计不会出现整体尺寸偏差；同时线框的分层逻辑要清晰，车身、底盘、轮组、动力系统的线条分属不同图层，方便后续设计时单独调用对应系统的轮廓，不用在杂乱的线条中筛选目标结构。从尺寸边界来看，这套数模的整车长度、宽度、高度比例符合常规A+级家用轿车的尺寸范围，轴距与轮距的比例也匹配量产车型的通用参数，前后轴荷分配的预留空间也符合前置前驱车型的设计逻辑，能直接作为同级别车型研发初期的总布置基准骨架使用，减少早期硬点核算的重复工作量。
