跳汰机专用气动焊接夹持工装结构

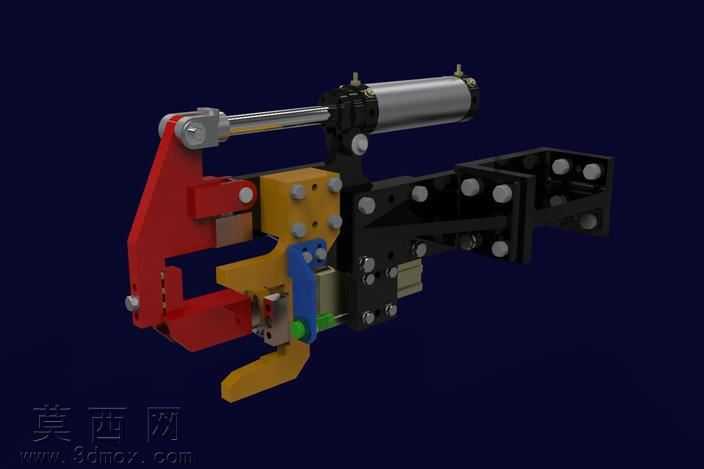

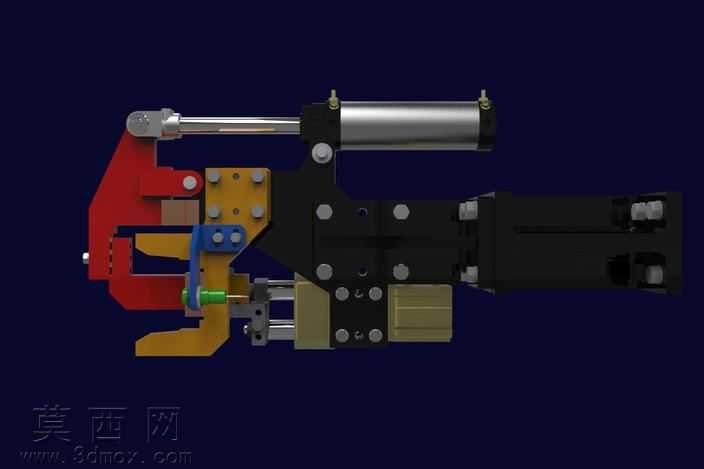

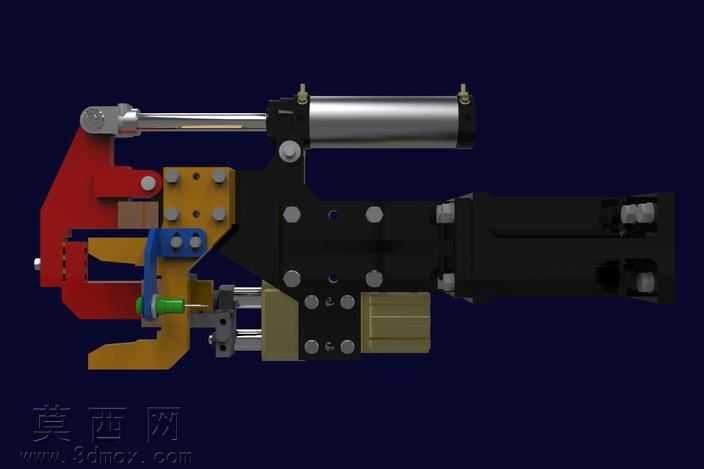

本模型为跳汰机生产工序配套的焊接夹持工装，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工装配公差要求，对每一处连接孔位、铰接转轴、驱动安装位都做了精准的尺寸约束，确保各活动部件无干涉、运动行程符合实际生产需求。模型整体采用模块化拆分设计，将夹持执行单元、气动驱动单元、安装固定单元做了独立的结构划分，方便后续根据不同焊接工件规格做快速改型调整。渲染阶段采用深色纯色背景突出工装主体结构，对不同功能部件赋予差异化材质表现：气动驱动缸体采用金属镀铬材质模拟真实气缸的金属光泽与表面质感，夹持臂主体根据受力特性分别赋予红色、黄色、蓝色的高强度合金结构钢材质，清晰区分不同功能的执行构件，固定安装座采用发黑处理的碳钢材质，还原工业工装的真实表面处理效果，铰接销轴、紧固螺丝等标准件统一采用不锈钢材质，通过材质差异直观展现各部件的功能属性与装配关系。结构设计上采用气动直推驱动搭配杠杆式力放大机构，气缸活塞杆输出的直线动力通过铰接摆臂传递到夹持钳口，可在焊接作业时提供稳定充足的夹紧力，避免工件焊接过程中出现移位、变形问题；钳口位置预留了可更换垫块的安装槽，可根据待焊接工件的外形更换适配的夹持垫块，适配不同规格跳汰机零部件的焊接装夹需求；安装底座采用多组螺栓孔位设计，可直接固定在焊接工作台或者自动化焊接变位机上，兼容多种焊接作业场景。设计过程中充分考虑焊接作业的工况需求，在夹持臂外侧预留了焊枪避让空间，避免焊接过程中工装与焊枪发生运动干涉，同时在易受焊接飞溅影响的铰接位置做了防飞溅遮挡结构设计，减少焊接飞溅对铰接转动精度的影响，延长工装的实际使用寿命。
