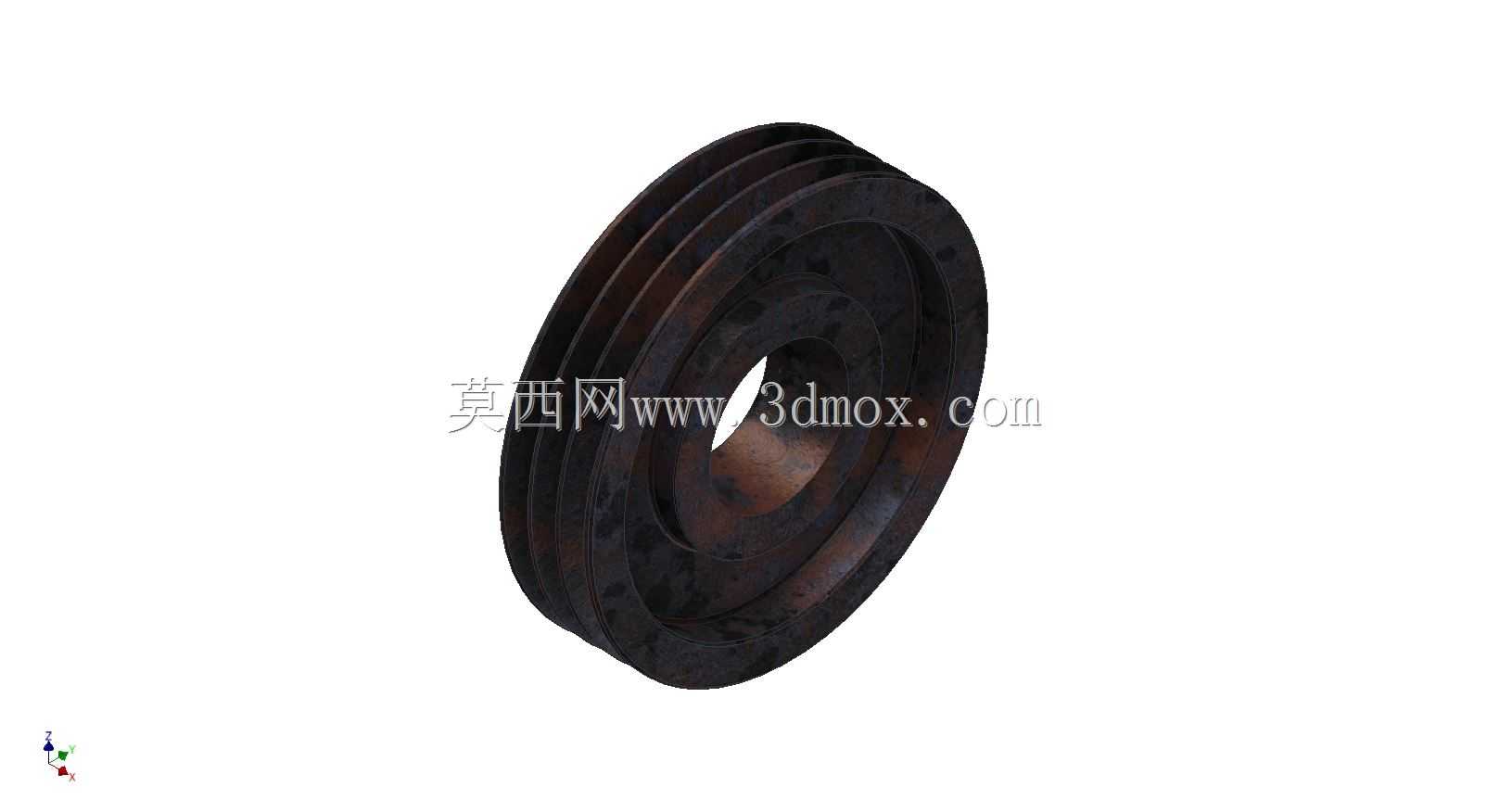

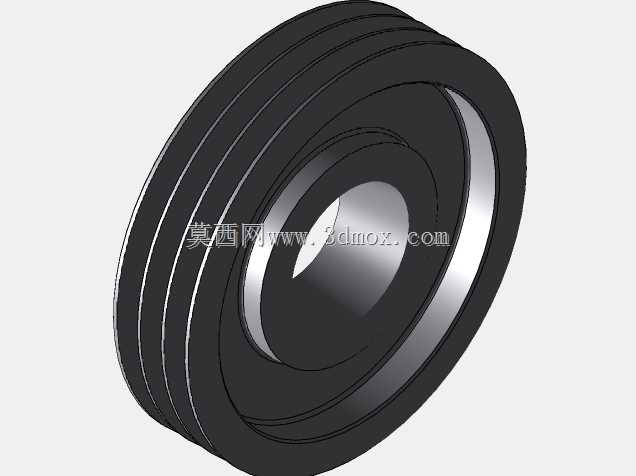

三槽SPC型锥形锁紧工业传动皮带轮

　　在带传动系统的选型与结构设计环节，锥形锁紧皮带轮是兼顾安装便捷性与传动可靠性的常用部件，这类三槽SPC规格的带轮，主要适配工矿企业中大功率传动的场景，比如建材生产线的物料输送驱动、矿山破碎设备的动力传递、风机水泵类负载的转速匹配，相比传统直孔键连接的带轮，它依靠锥套与轴、带轮内孔的锥面过盈配合实现锁紧，不需要在轴上加工高精度的键槽，也能避免长期运行后键槽磨损导致的传动打滑、轴孔配合松动问题，大幅降低现场安装和后期维护的拆装难度。从设计逻辑来看，这款带轮的轮槽严格遵循SPC型窄V带的截面轮廓参数，槽角、槽深、槽间距的尺寸公差控制在标准范围内，保证V带与轮槽的接触面积足够，运行过程中带体受力均匀，不会出现偏磨、掉带的问题；

　　三个轮槽的设计可以同时适配三根SPC窄V带并联传动，能够传递更大的扭矩，满足重载工况下的动力传输需求，轮缘外侧做了倒角处理，既可以避免安装带体时刮伤带的包布层，也能减少高速旋转时的风阻与边缘应力集中。带轮的内锥孔与配套锥套的锥度匹配经过公差校核，锁紧时锥面能够完全贴合，不会出现局部接触导致的压溃问题，安装时只需要按照规定扭矩拧紧锥套的锁紧螺钉，就能实现带轮与轴的无间隙配合，对中性优于传统键连接结构，高速运转时的动平衡表现更好，能有效降低传动系统的振动与噪声。在安装边界上，设计时需要预留足够的轴向操作空间，保证锁紧螺钉的拆装工具能够顺利操作，同时带轮的径向尺寸需要匹配现场的传动中心距，避免带轮与设备护罩、周边机架发生干涉；

　　轮体的辐板部分做了等强度设计，在保证整体结构刚度、承受带的张紧力不发生形变的前提下，尽可能减少冗余材料，降低轮体自身的转动惯量，减少设备启动时的惯性冲击。这类带轮在实际使用中，不需要额外做轴的定位台阶，锥套本身就可以实现带轮的轴向定位，对于不同轴径的适配性更强，只需要更换对应内径的锥套，同一个带轮就可以适配多种直径的传动轴，大幅减少备件的库存种类，在设备改造、旧传动系统升级的场景中，这种结构的带轮可以大幅缩短现场施工的周期，不需要对原有传动轴进行二次加工，就能完成传动部件的更换，适配不同转速、不同功率的传动需求，尤其适合那些不便于拆卸传动轴、现场加工条件有限的工业现场。
