可调式管道夹持管钳结构设计

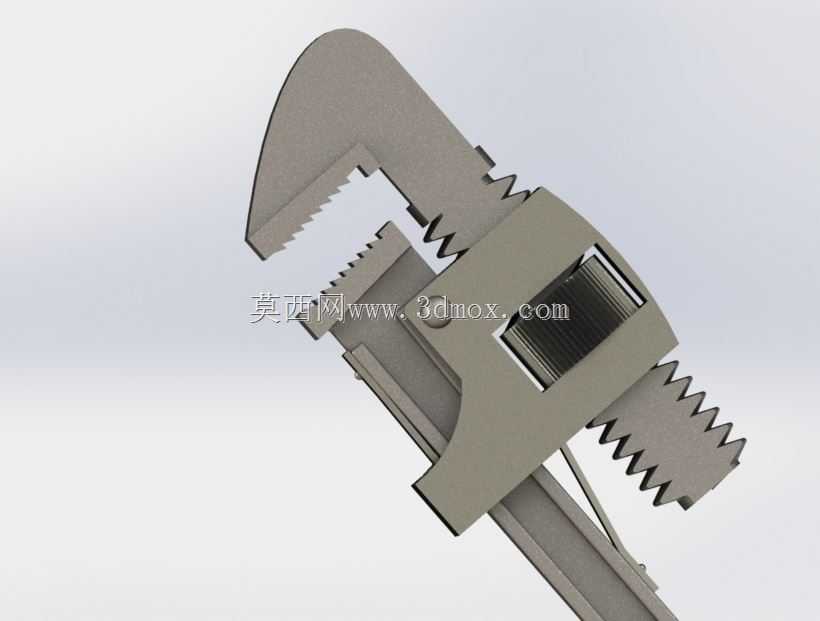

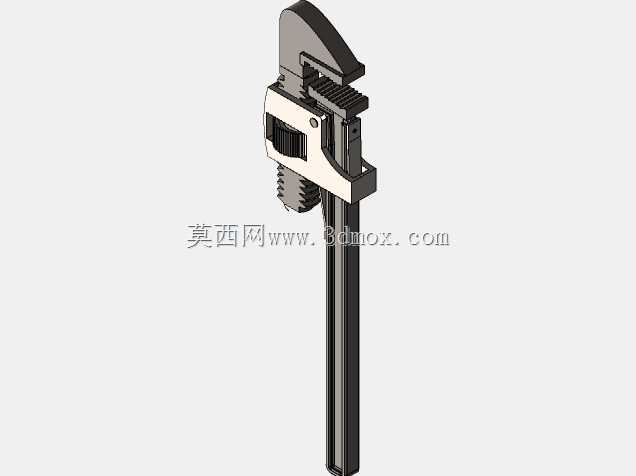

　　在管道安装、设备维保、水电施工、油气输送管线运维等作业场景中，管钳是完成圆形管件、薄壁管材、带螺纹管路件夹持与旋拧作业的核心手动工具，区别于普通固定开口扳手，这类工具的核心设计目标是适配不同外径的圆形工件，提供足够的夹持摩擦力避免打滑，同时兼顾手动操作的施力效率与结构耐用性。这款管钳的整体结构采用经典的活动颚板配合齿条调节的设计逻辑，固定钳身集成了固定钳口与调节齿条轨道，活动颚板通过内嵌的调节齿块与钳身齿条啮合，转动调节螺母即可驱动活动颚板沿钳身导轨滑动，实现开口尺寸的连续可调，可覆盖一定范围内不同外径的管材夹持需求，无需针对不同管径更换工具，大幅提升现场作业的适配性。钳口部位设计有交错排布的锯齿形咬合齿，齿尖经过角度优化，

　　咬合时齿尖可嵌入管材表层一定深度，在施加较小预紧力的情况下即可获得足够的静摩擦力，避免旋拧过程中出现打滑、啃伤管件过度的问题，同时齿部的排布方向与施力旋向匹配，正向旋拧时咬合力会随施力增大自动增强，反向操作时可轻松松脱，符合现场作业的施力习惯。钳柄部分采用长力臂设计，依据杠杆力矩原理，在手柄末端施加较小的手动作用力即可在钳口位置输出数倍的夹持扭矩，满足DN15到DN50常规管径的螺纹连接拧紧、管件拆卸的扭矩需求，同时钳柄的截面采用变截面设计，握持部位做了圆弧过渡处理，避免长时间操作时硌手，结构受力集中的齿条啮合部位、钳口与钳身连接位置做了加厚处理，可承受作业过程中的冲击载荷，避免过载断裂。从安装边界来看，

　　这款管钳的整体开合行程覆盖常规家装、工业管线作业的常用管径范围，最小开口可适配小直径细管材，最大开口满足常规供水、供气镀锌管的夹持需求，整体外形尺寸适配手动操作的人机工程要求，可在狭小的管线井、设备旁操作空间内完成作业，无需过大的操作回转空间。结构设计上所有活动部件的配合间隙做了合理控制，调节螺母与活动颚板的传动配合顺滑，无卡滞、旷量过大的问题，长期使用后齿面磨损可通过更换颚板配件实现工具复用，降低使用成本，钳身整体采用金属结构设计，可承受常规作业中的磕碰、敲击，适配工地、车间等复杂作业环境的使用需求。
