工业传动用辐板式直齿圆柱齿轮结构

　　这类辐板式直齿圆柱齿轮，是平行轴传动系统里应用最广泛的基础传动零件，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线的动力传递工位都能见到它的身影，核心作用是在两根轴线平行的转轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，支撑结构的设计复杂度更低，后期维护拆装的门槛也更小。

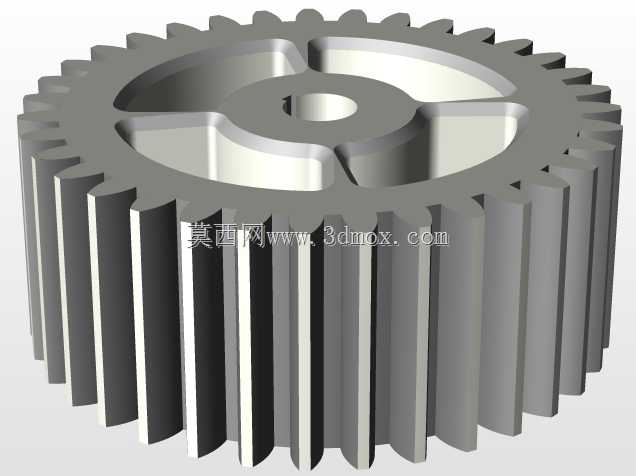

　　从结构设计逻辑来看，这款齿轮采用辐板式减重结构，是针对中等尺寸齿轮做的优化设计——当齿轮齿顶圆直径处于常规中等区间时，实心轮体不仅会浪费金属原材料，还会增加转轴的转动惯量，设备启停瞬间的惯性冲击会直接作用在啮合齿面和支撑轴承上，长期运行会加剧齿面点蚀、轴承滚道磨损的概率；辐板上均匀开设的三个镂空窗口，既可以在铸造或机加工环节减少材料用量、降低整体自重，也能给齿轮啮合区域留出散热空间，高速运转时还能带动周边空气形成微弱气流，带走齿面摩擦产生的部分热量，避免润滑脂因为局部高温过快失效。

　　齿形部分采用标准渐开线齿廓设计，啮合过程中传动比恒定，不会出现瞬时转速波动，对传动平稳性要求中等的工况适配性极强；轮齿的齿宽经过匹配设计，既保证足够的齿面接触面积来传递额定扭矩，也不会因为齿宽过大导致轮齿受载不均——如果齿宽超出合理范围，轴系受载变形后齿轮会出现偏载，齿面一端的接触应力会远超设计值，很容易出现断齿、齿面胶合的失效问题。

　　安装边界上，齿轮中心的轴孔与传动转轴采用过渡配合，搭配平键传递扭矩，轴孔的长度与辐板的厚度匹配，保证套装在轴上之后不会出现轴向窜动；齿顶圆与周边箱体、相邻传动件的安全间隙需要控制在合理范围，既要避免运转过程中出现剐蹭干涉，也不能因为间隙过大浪费传动箱的内部安装空间；齿轮端面的辐板平面可以作为装配基准面，安装时紧贴轴肩定位，能保证齿轮的径向跳动、端面跳动控制在公差允许范围内，减少啮合过程中的冲击和噪音。

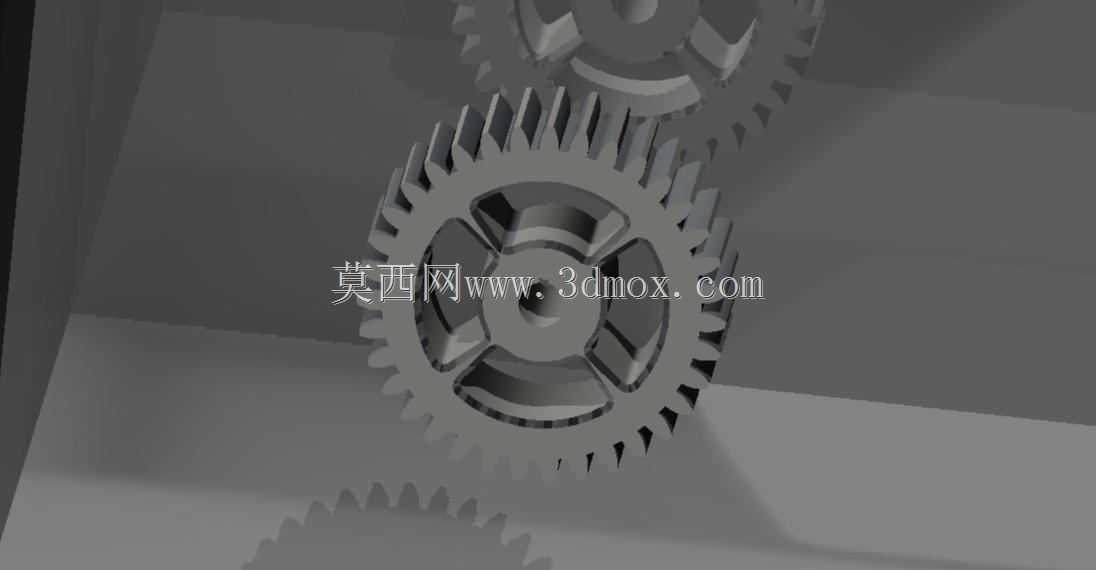

　　实际选型应用时，这类直齿轮通常搭配同模数的其他直齿轮组成传动组，根据传动比需求匹配对应齿数，中心距按照两个啮合齿轮的分度圆半径之和计算，安装时需要保证两根轴的平行度公差在要求范围内，否则会出现齿面接触不良、传动噪音过大、轮齿磨损加快的问题；润滑方式根据运转线速度选择，低速工况采用润滑脂定期涂抹，线速度稍高的工况可以采用浸油润滑，让齿轮运转时带起润滑油覆盖啮合齿面，减少摩擦损耗。
