小型插销式门闩锁具结构设计

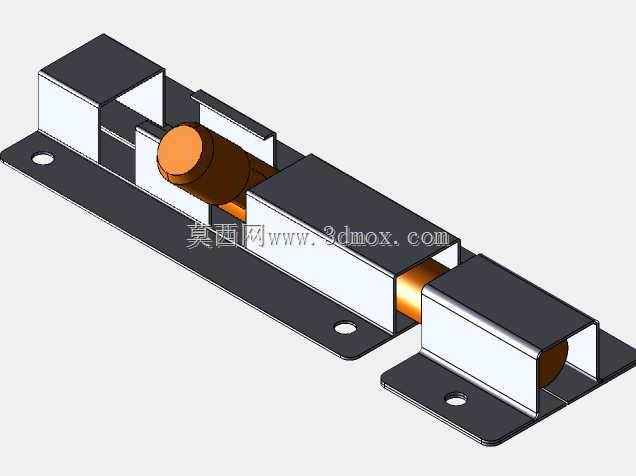

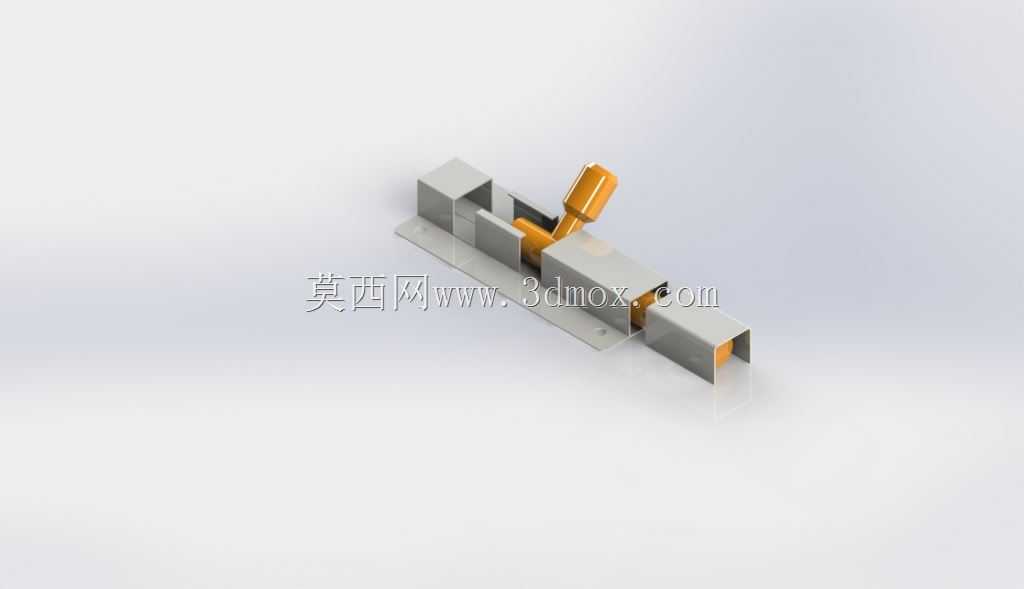

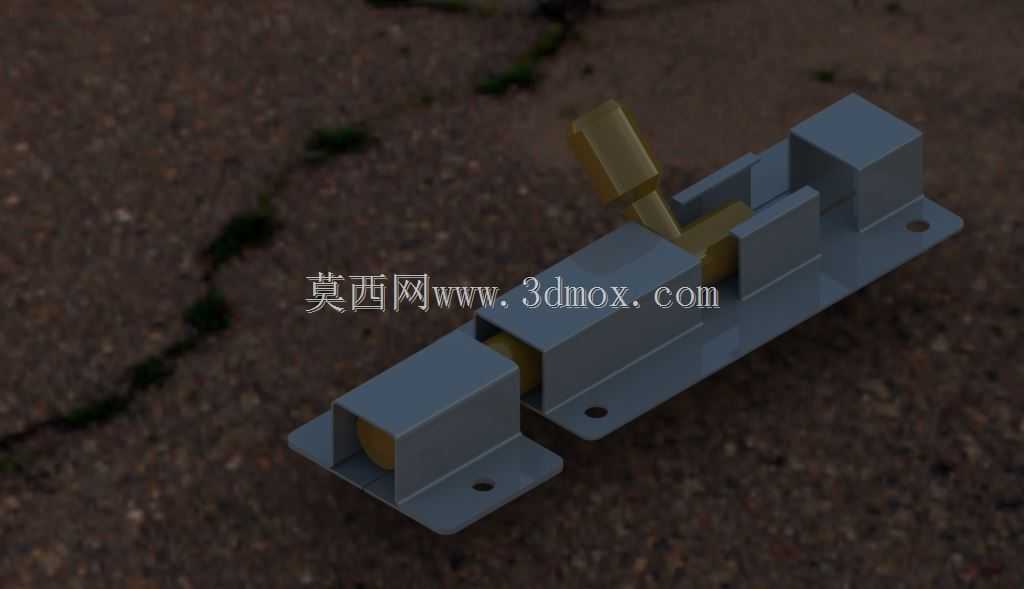

　　日常场景里的小型门扇、设备检修小门、仓储侧门这类不需要高等级防盗的开合部位，往往不需要复杂锁具，插销式门闩是性价比极高的选择，这类结构的核心逻辑是通过滑动销体卡入对应限位座实现门扇的位置固定，结构简单可靠，日常维护成本极低，几乎不需要额外的易损件更换。从结构设计来看，这款门闩采用分体式安装座设计，两个带安装孔的固定座分别对应门扇和门框的安装位，销体滑动的导向槽集成在门扇侧的固定座上，拨杆与销体刚性连接，外露在导向槽的开口位置，使用者只需要横向拨动拨杆就能带动销体完成伸出或缩回动作，操作行程短，开合手感直接，没有多余的传动环节，长期使用也不会出现传动间隙过大导致的卡滞问题。安装边界上，两个固定座的安装孔位采用对称排布，

　　孔距适配常规的自攻螺丝或机丝安装，安装时只需要保证两个固定座的同轴度，让销体伸出时能顺畅插入门框侧固定座的限位孔即可，不需要复杂的安装调试，对安装面的平整度要求不高，即使是木质门扇、薄金属门板或者PVC材质的小型门扇都能适配。外形尺寸上，整体结构紧凑，主体采用矩形截面的型材感设计，没有多余的外凸结构，安装后门扇表面的突出高度低，不会在人员通行时造成剐蹭，拨杆的凸起高度经过优化，既保证拨动时有足够的施力空间，又不会因为外凸过多被意外磕碰导致销体移位。功能特性上，销体的滑动行程经过匹配设计，伸出后插入限位座的深度足够，不会因为门扇的轻微晃动就出现销体脱出的情况，导向槽的内壁与销体的配合间隙控制在合理范围，既保证滑动顺畅无卡滞，

　　又不会因为间隙过大导致销体出现径向晃动，日常使用时即使门扇存在轻微的安装错位，销体前端的导入倒角也能顺利滑入限位孔，降低了对安装精度的苛刻要求。这类门闩除了用在常规的小型门扇上，也可以适配设备的防护门、工具箱侧门、户外小型配电箱的检修门等场景，结构外露部分没有复杂的曲面，加工难度低，无论是采用金属冲压焊接还是工程塑料注塑都能实现量产，表面没有容易积灰的缝隙，日常清洁维护十分方便，在不需要钥匙管控的常开常闭小门场景下，这类简单可靠的插销结构远比复杂锁具更适配实际使用需求。设计过程中需要重点关注销体的抗弯强度，避免外力冲撞门扇时销体出现弯折变形，同时固定座的安装孔位需要做沉台设计，让螺丝安装后头部不外露，既提升外观整洁度，也避免螺丝头剐蹭过往人员或者物品，拨杆与销体的连接部位需要做加固处理，避免长期反复拨动后出现连接松动。
