1.5寸直动式黄铜电磁阀三维结构设计

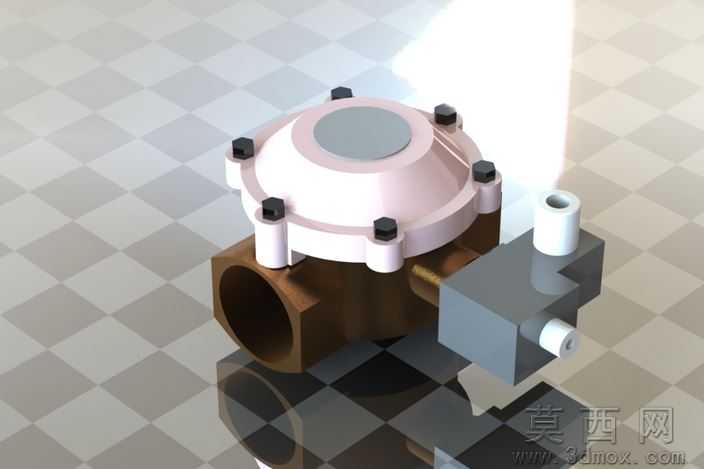

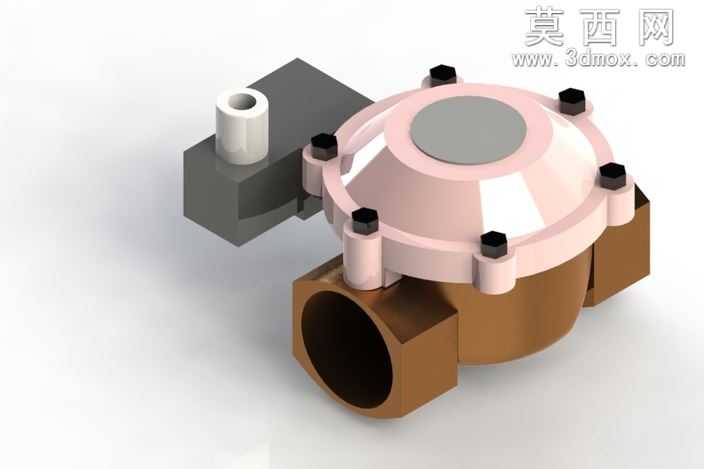

本模型为1.5寸规格直动式黄铜电磁阀，建模过程严格遵循工业产品设计逻辑，首先基于电磁阀的功能原理拆分核心结构模块，分为电磁驱动单元、阀盖密封单元、阀体通流单元三个主体部分。建模阶段以实际工业产品尺寸为基准，首先绘制阀体的基础轮廓，阀体采用黄铜材质对应的棕铜色外观，两端为内螺纹通流接口，通径匹配1.5寸管路规格，阀体上部为与阀盖配合的连接基座，预留六个均匀分布的螺栓安装位，用于实现阀盖与阀体的压紧密封。阀盖部分采用压铸铝合金对应的浅粉金属质感，顶部设置圆形密封端盖，边缘均匀布置六个黑色六角紧固螺栓，建模时精准还原螺栓的六角头结构与装配位置，保证装配关系符合实际生产要求。电磁驱动单元布置在阀盖侧方，包含灰色的电磁线圈壳体、白色的接线导气接口，建模时还原了线圈壳体的方正结构与接口的圆柱通孔特征，各部件之间的装配间隙、配合面均按照实际公差要求进行设计，避免出现干涉问题。材质渲染阶段，针对不同部件的实际材质调整参数：黄铜阀体调整金属粗糙度与反射率，还原铸铜的哑光金属质感；阀盖部分调整为浅粉色喷塑铝合金的半哑光质感；黑色螺栓还原碳钢发黑的深色金属质感；电磁线圈壳体还原工程塑料的哑光灰色质感；白色接口还原尼龙塑料的细腻哑光质感。结构设计上，该电磁阀适配中等压力工况，端口覆盖1/8英寸至4英寸规格范围，连接形式支持G螺纹与法兰连接两种方案，内部流道采用平滑过渡设计，减少流体通过时的阻力损失，密封结构采用平面压紧式密封，保证阀腔在工作压力下的密封性。建模过程中对所有零部件进行了装配校验，确认电磁驱动单元的动作行程与阀瓣的启闭行程匹配，螺栓安装位的孔位对齐无偏差，各接口的尺寸符合管路连接标准，整体模型可直接用于产品结构演示、装配教学以及选型参考，完整还原了直动式黄铜电磁阀的工业结构特征与外观细节。
