橄榄制浆设备用多层网筒搅拌桶结构

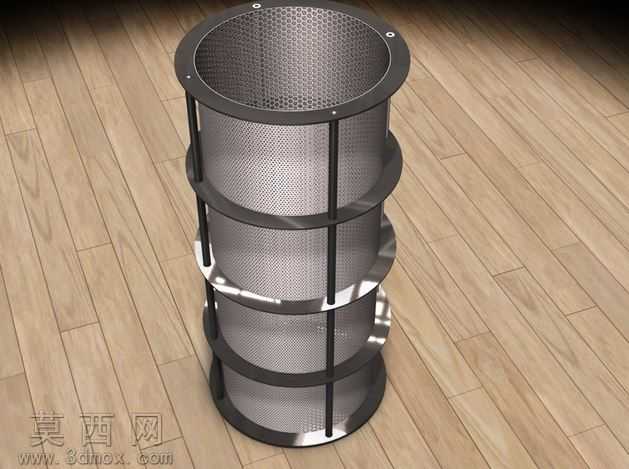

本模型为橄榄制浆设备配套的搅拌桶组件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循食品加工接触部件的设计规范，对每一处结构尺寸做了精准约束，确保各部件装配无干涉、公差匹配实际加工要求。渲染环节采用PBR物理材质系统，为金属框架赋予哑光黑喷塑金属材质，还原工业碳钢构件经表面处理后的细腻磨砂质感，金属表面添加了细微的使用划痕与均匀的粗糙度变化，避免塑料感失真；内网筒部分采用高精度冲孔网材质，通过纹理贴图还原微米级冲孔的通透质感，搭配半透明材质属性模拟金属网的滤孔透光效果，渲染场景采用暖调室内柔光环境，搭配浅木色地面作为承载，通过多角度光影投射凸显构件的层叠结构与立体轮廓，阴影边缘做了柔和虚化处理，让整体渲染效果贴近真实工业产品展示质感。结构设计上，该搅拌桶采用立式多层堆叠构型，顶部为带安装孔的法兰式凸缘，可与设备上端驱动机构、进料结构实现密封对接；桶身主体为冲孔金属网卷制的圆筒结构，网面均匀排布细密滤孔，可在搅拌过程中实现橄榄浆料的固液筛分，拦截橄榄果核、粗硬果渣；桶身外侧均匀分布三根竖向支撑筋条，搭配四道环形加固箍，将网筒分为三层独立支撑段，大幅提升网筒的结构强度，避免搅拌过程中物料挤压、桨叶搅动导致网筒变形；底部为封底式环形底座，可与设备下端出料结构、定位基座配合安装，整体结构兼顾搅拌容纳、过滤筛分、结构支撑多重功能。设计思路围绕橄榄制浆的实际工况展开，针对橄榄果浆粘稠、含硬质果核的特点，选用大流通量的冲孔网作为桶身主体，既保证搅拌过程中浆料可顺利透过滤孔完成细化筛分，又能通过加固结构抵御果核碰撞、物料挤压的载荷，竖向筋条与环形箍的排布经过力学仿真优化，在最小化材料用量的前提下实现结构刚度最大化，法兰与底座的安装孔位做了沉头处理，可避免紧固件突出积存物料，符合食品加工设备的易清洁要求，整体模型完整还原了构件的所有细节特征，可直接用于设备装配校验、加工出图与产品展示场景。
