高强度地板安装专用制动工装结构

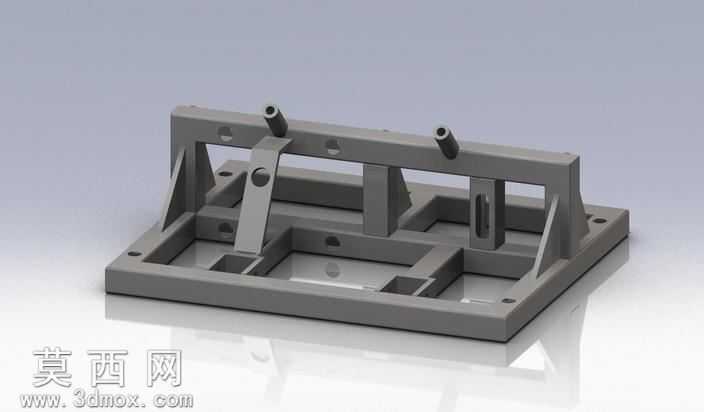

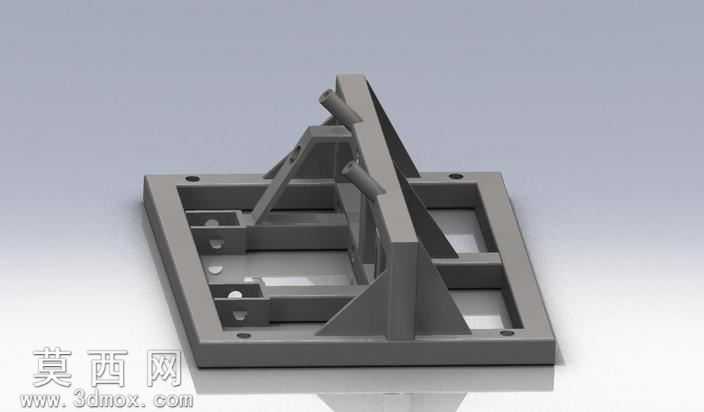

该地板安装制动工装采用三维参数化建模完成整体设计，建模阶段优先以实际安装作业的受力需求为核心逻辑，选用4130钢作为核心材质参考，在三维软件中完成各部件的参数化草图绘制、特征拉伸与装配约束，确保各部件间的配合公差符合实际机加工的精度要求。整体框架采用5/8规格的标准型材作为基础受力构件，建模过程中对框架的承力部位做了针对性的加强筋结构设计，在底座与竖向支撑的连接位置增设三角加强肋，通过三维软件的有限元受力模拟验证，可有效抵消地板安装作业中产生的侧向冲击力与纵向压应力，避免工装在反复使用过程中出现结构变形。渲染阶段采用哑光金属材质赋予整体模型，还原4130钢经喷砂处理后的真实质感，场景设置柔和的漫反射光源，清晰呈现框架内部的镂空减重结构、铰接制动件的转轴配合结构、底座上的安装定位孔位细节，让模型的结构层次清晰可辨。设计思路上围绕地板安装的实际作业场景展开，摒弃冗余的非功能结构，将制动触发部件设置在框架中部的易操作位置，铰接式的制动拨片通过转轴与框架主体连接，可实现快速的制动锁止与释放动作，框架上预留的多组定位孔可适配不同规格的地板安装定位需求，底座的沉头孔设计可将工装稳定固定在作业台面上，整体结构兼顾了高强度承重与操作便捷性，既满足重载作业的结构强度要求，也通过镂空式的框架设计控制了整体自重，方便作业过程中的搬运与位置调整，各部件的连接结构均采用标准化的机械连接方式，便于后期的部件更换与维护，完全适配地板安装作业中对制动定位工装的实用需求。
