电脑CPU水冷头散热结构精细三维设计

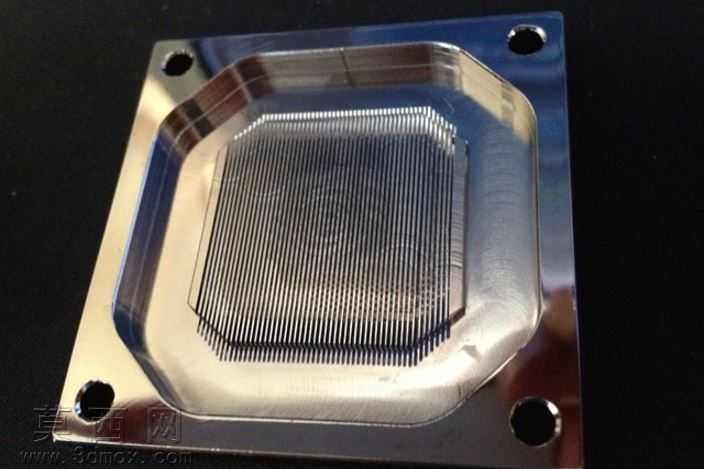

本作品为电脑CPU水冷散热头的三维结构设计，建模过程依托三维参数化设计软件完成，全程遵循精密机加工零件的设计规范，还原真实水冷头的生产级结构细节。建模初期先梳理水冷头的功能逻辑：作为CPU液冷散热的核心换热部件，需要兼顾密封安装、流体换热、接触导热三大核心功能，因此首先绘制方形安装基座的基准草图，定位四个角的安装通孔位置，确保孔位间距符合主流CPU扣具的安装标准，避免出现安装干涉问题。主体基座的建模采用实体拉伸与切除结合的方式，先构建整体方形金属基体，再向内切除出流体腔室的轮廓，腔室边缘做圆角过渡处理，既避免机加工过程中出现应力集中的锐角，也能减少冷却液流动过程中的阻力，优化流道的流体动力学表现。核心换热鳍片区域是建模的重点，采用阵列特征完成密集直鳍片的构建，严格控制每片鳍片的厚度与片间间距，保证鳍片阵列整齐均匀，该区域是与冷却液直接接触的核心换热面，足够的鳍片密度可以大幅提升热交换面积，强化散热效率。建模过程中对水冷头的密封槽结构做了精细化还原，在腔室边缘预留密封胶圈的安装槽位，槽体深度与宽度符合标准O型圈的尺寸规格，保证装配后可以实现可靠的流体密封，避免冷却液渗漏问题。材质渲染阶段，基座与鳍片部分赋予抛光金属铜材质，还原真实水冷头的金属质感，调整材质的反射参数与粗糙度，表现出精密机加工后的金属光泽与细微加工纹理，安装孔位做沉头处理，还原真实螺丝安装的结构细节。整体设计完全遵循真实水冷头的生产工艺要求，所有结构特征都对应实际CNC机加工的可实现路径，没有无法落地的异形结构，各部分尺寸比例经过反复校核，既保证散热结构的换热效率，也兼顾零件加工的工艺可行性，可用于水冷散热产品的结构验证、加工参考以及电脑散热改装的方案展示。
