斜齿传动齿轮箱轴三维结构设计

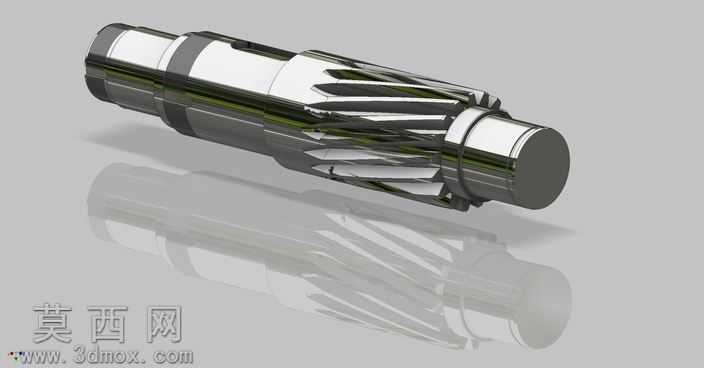

本作品为斜齿结构的齿轮箱传动轴三维建模成果，建模过程严格遵循机械传动设计规范，以参数化建模思路完成整体结构搭建。建模初期先梳理齿轮箱轴的功能需求，明确其作为齿轮箱内部动力传递核心部件的定位，既要承载斜齿轮啮合产生的径向与轴向载荷，也要通过两端轴颈完成与箱体轴承的装配定位，因此建模时先以旋转特征构建轴的基础基体，按照轴段功能划分不同直径的轴段区域，分别对应轴承安装位、齿轮承载位、轴向定位台阶等结构，各轴段的过渡圆角、退刀槽结构均按照机械加工工艺要求设计，避免应力集中问题。斜齿轮部分采用参数化齿廓生成方式，依据斜齿轮啮合原理构建渐开线齿形，通过螺旋线扫描切除生成斜向轮齿，严格控制齿距、螺旋角、齿顶高、齿根高的参数精度，保证轮齿啮合的贴合度，齿面与轴身的衔接处做平滑过渡处理，还原实际零件的加工工艺特征。材质渲染阶段，针对轴类零件的金属材质特性，调整金属材质的反光度、粗糙度参数，还原合金钢零件经机加工后的金属光泽质感，对轴身的磨削加工面、齿轮啮合面分别设置差异化的材质表现，区分不同加工工序带来的表面质感差异，同时添加环境反射效果，让金属材质的厚重感与精密感得到充分呈现。结构设计上充分考虑装配兼容性，两端轴颈的直径公差、轴肩定位高度均匹配标准轴承的安装尺寸，齿轮段的轴向定位结构预留了卡环安装位，保证零件装配到齿轮箱内部时的轴向固定可靠性，轴端的倒角结构按照装配导入要求设计，避免装配过程中刮伤轴承内圈。整体建模过程全程校验结构合理性，每一个特征的生成都对应实际零件的加工与装配逻辑，没有冗余的无效结构，所有尺寸参数均参考通用齿轮箱的设计标准设定，可直接用于传动结构的虚拟装配验证、运动仿真分析，也可作为机械设计教学中轴类零件、斜齿轮传动结构的参考案例，帮助理解齿轮箱内部动力传递部件的结构设计逻辑与工艺要求。
