矿用绞车气动制动定位装置结构设计

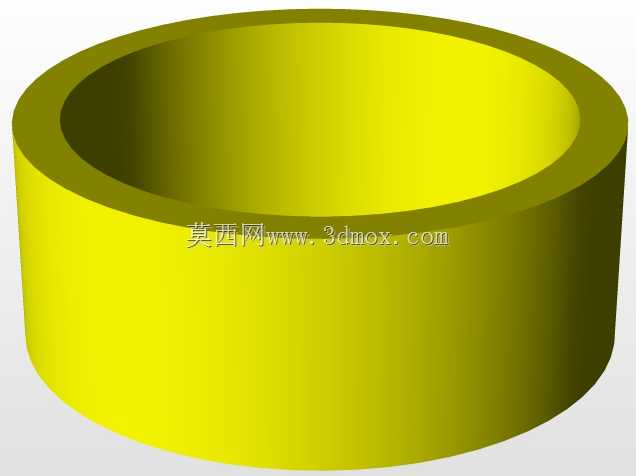

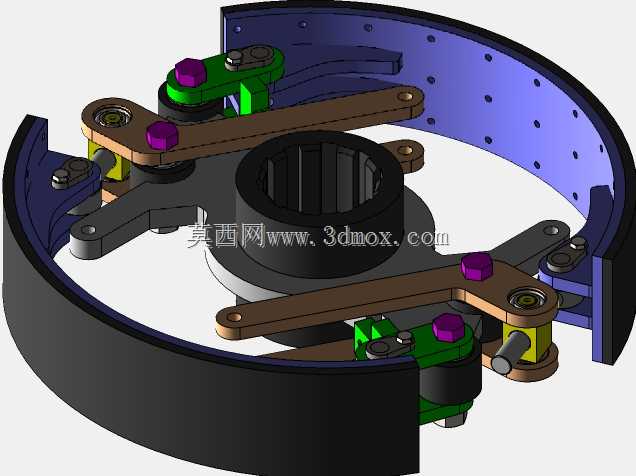

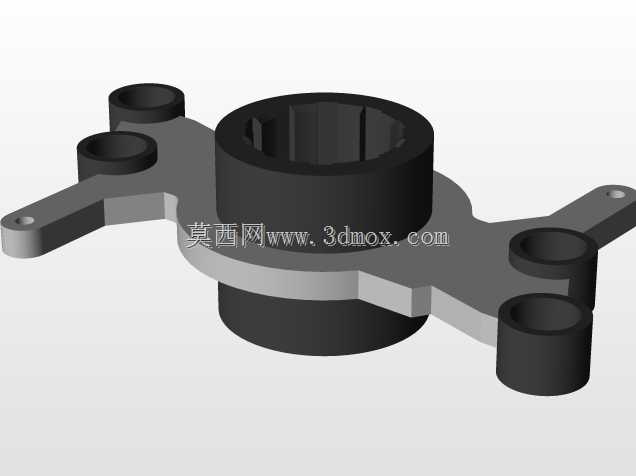

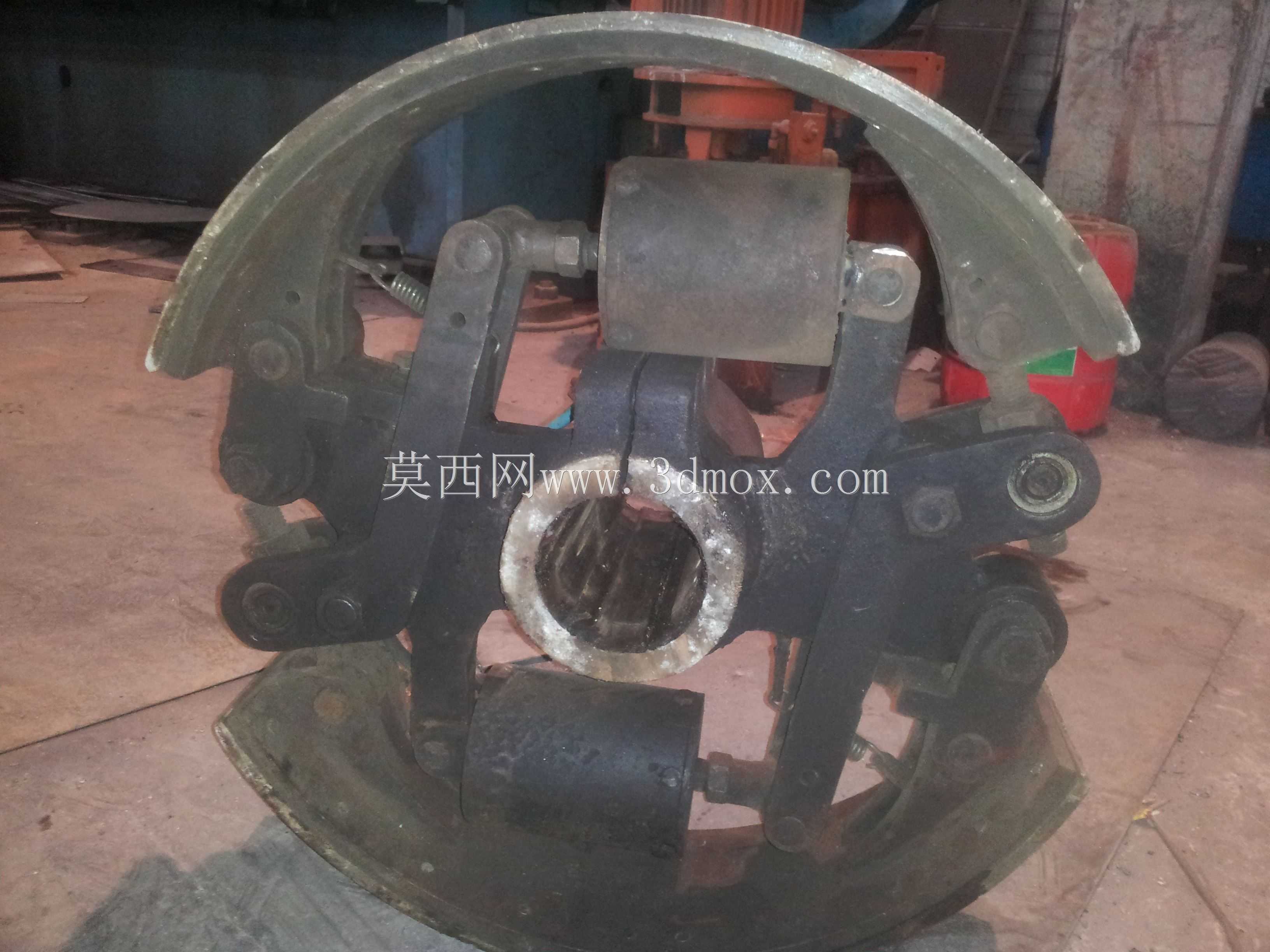

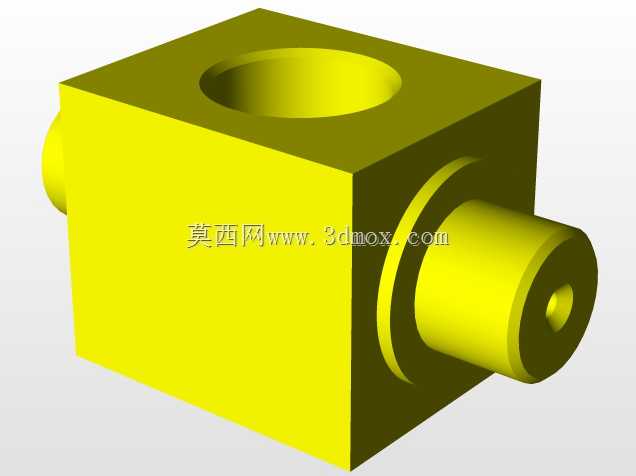

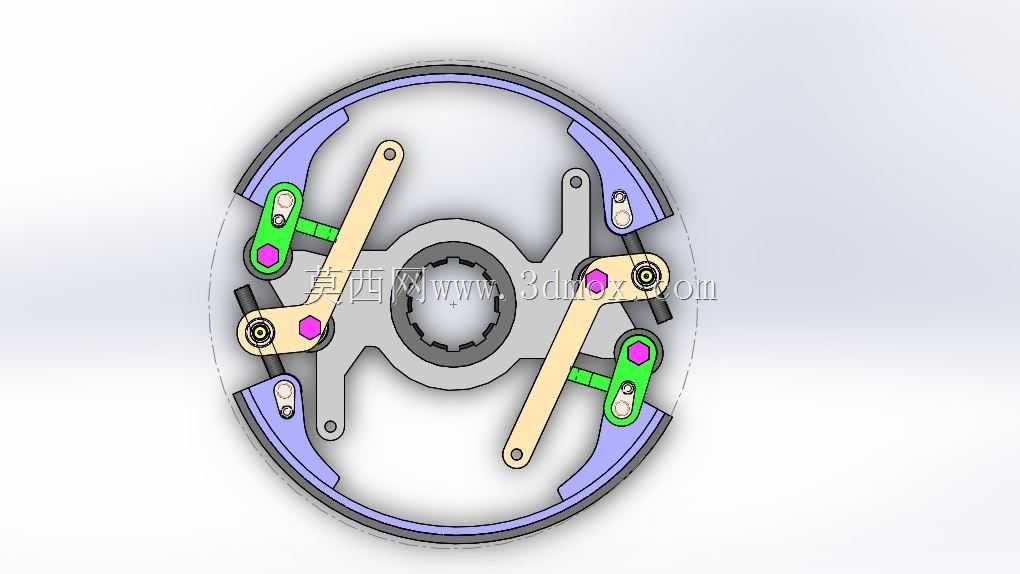

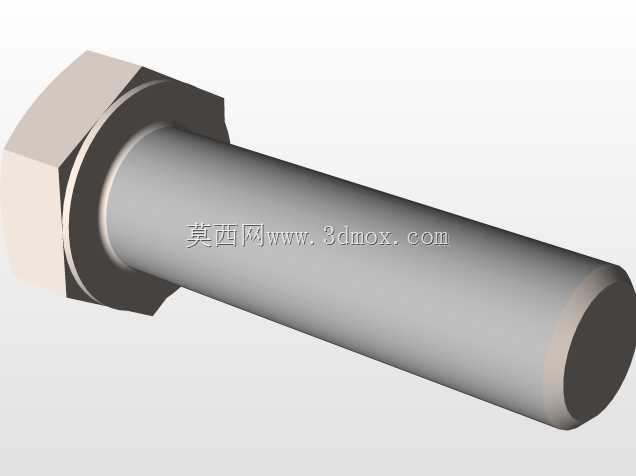

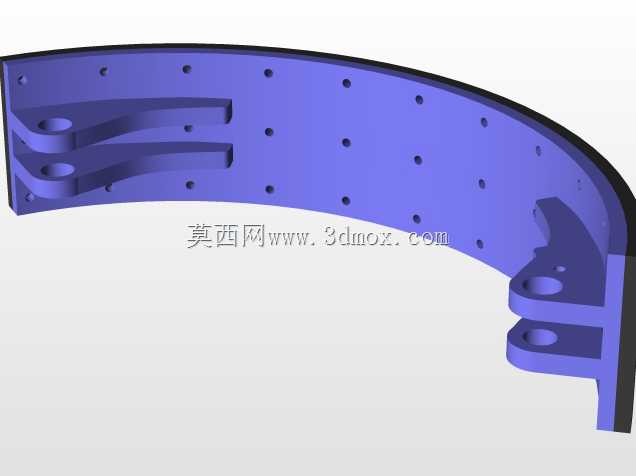

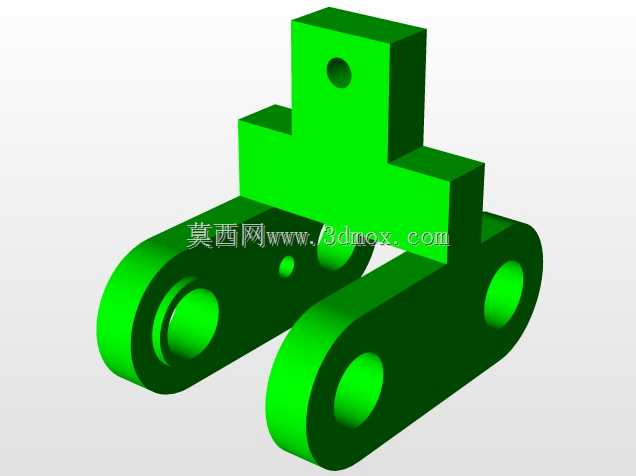

　　在矿山井下提升、地面堆场调度、工程牵引等绞车高频作业场景中，制动系统的响应速度与定位精度直接决定作业安全与生产效率，传统带式抱闸制动存在响应滞后、制动力矩波动大、长时作业发热衰减明显的问题，这套气动制动装置正是针对这类痛点完成的结构优化设计。整套制动机构采用对称环抱式布局，核心制动蹄片沿绞车卷筒轴周向分布，通过铰接连杆将气动执行元件的直线推力转化为蹄片对制动毂的径向抱紧力，相比传统杠杆式制动结构，力传递路径更短，铰接点的受力分布更均匀，长期往复动作下的铰接销轴磨损量可降低四成左右。设计过程中优先考虑井下高湿高粉尘的作业环境，所有铰接配合面均预留了防尘密封的安装槽位，气动执行元件的进气端预留了气源处理三联件的接口安装空间，可适配0.

　　4-0.8MPa的常规工矿压缩空气气源，无需单独配置高压动力源。从安装边界来看，整套装置的同轴度基准与绞车卷筒输出轴完全重合，安装法兰的螺栓孔位匹配主流JTK、JTP系列绞车的原有制动位安装尺寸，现场改造时无需对绞车机架进行额外的焊接或切削加工，仅需拆除原有制动总成后对位穿装固定螺栓即可完成装配，整体径向安装尺寸控制在卷筒外径的1.6倍范围内，轴向占用空间比同制动力矩的液压制动装置窄120mm，适配井下绞车硐室狭窄的安装空间。功能层面，这套制动装置除了常规的驻车、减速制动功能外，特意优化了制动蹄片的接触弧面贴合率，静态制动时蹄片与制动毂的接触面积占比不低于85%，可在绞车完成重物牵引到位后实现无滑转精确定位，

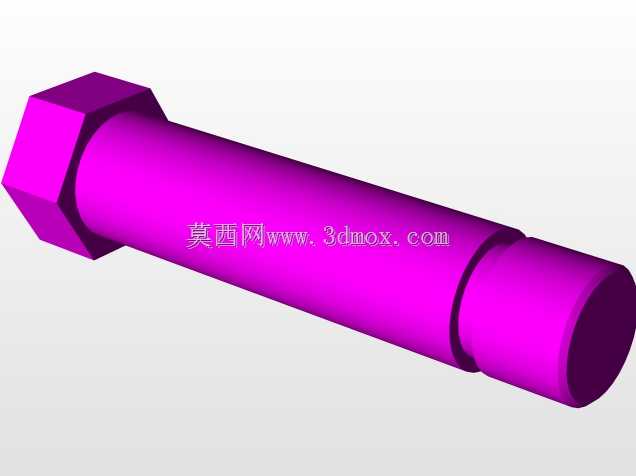

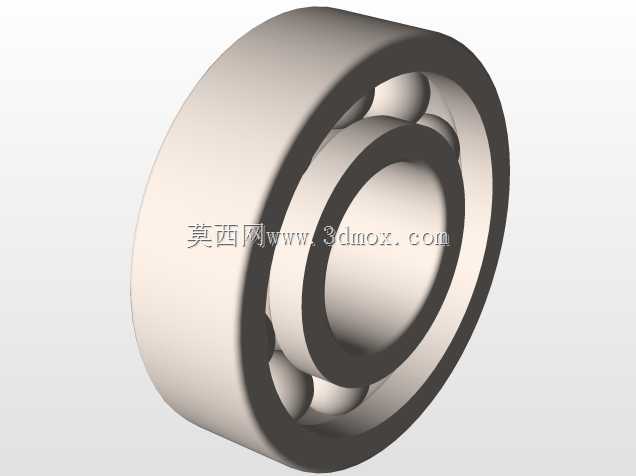

　　避免传统制动装置停位后出现的微小溜动问题，减少对位调整的辅助作业时间。气动控制回路的设计预留了双向气路接口，可实现制动的快速释放与快速抱合，抱合响应时间控制在0.3秒以内，满足突发状况下的紧急制动需求。结构细节上，制动蹄片的摩擦片采用快装式卡槽固定结构，后期磨损更换时无需拆解整套连杆机构，仅需抽出卡槽定位销即可完成摩擦片更换，大幅降低井下维护的作业强度与停机时间，所有受力连杆均采用调质处理的合金结构钢加工，关键铰接位配置自润滑轴承，可适应长周期高频次的制动动作需求，不会出现常规铰接结构缺油卡滞的问题。
