挖沙作业用液压抓斗结构三维设计

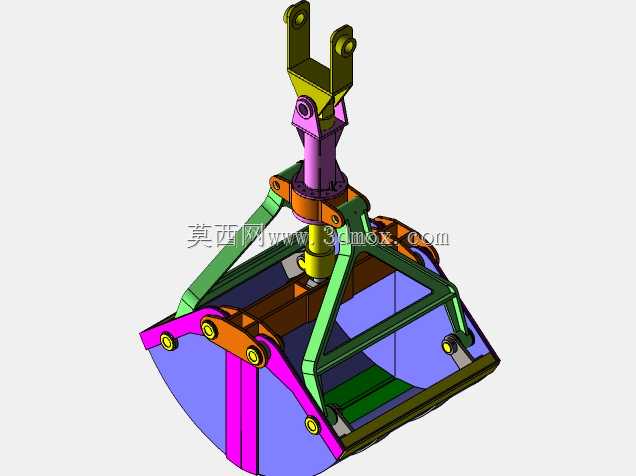

　　在散料装卸、河道清淤、沙场转运这类作业场景里，抓斗作为直接接触物料的执行端，其结构合理性直接决定作业效率与物料抓取充盈率，这款针对挖沙工况设计的液压抓斗，从实际作业的受力特性出发完成整体结构搭建。设计初期先梳理了沙料的物理特性：沙粒堆积密度约1.4-1.6t/m³，颗粒间内摩擦角约30-35度，抓取过程中斗瓣切入料堆的阻力会随切入深度非线性上升，因此没有采用常规绳索抓斗的开合结构，而是选用液压油缸直接驱动斗瓣绕铰接点回转的方案，油缸输出力可根据切入阻力实时匹配，避免绳索抓斗常出现的合斗不严、漏料问题。整体结构采用对称双瓣布局，两个斗瓣的铰接支座集成在中部承力架上，承力架上方预留与起重设备臂端连接的法兰接口，

　　安装边界尺寸适配市面主流1-3吨级小型挖掘机、随车吊的臂端连接孔位，连接法兰的螺栓孔采用跨中分布设计，可兼容不同孔距的连接座，降低现场改装的适配成本。斗瓣的刃口部分做了加厚耐磨处理，刃口角度设计为12度，既保证切入沙堆时的楔入效率，又避免刃口过薄在夹杂小石块的沙堆作业时出现卷边变形；斗瓣的曲面弧度经过多轮迭代，初始建模时先按照等滑切角曲线构建斗内壁曲面，保证抓取沙料时物料能顺畅滑入斗腔，不会在斗壁出现粘滞残留，合斗状态下两个斗瓣的贴合面做了阶梯式止口设计，即使抓取含水率较高的湿沙，也不会从合斗缝隙漏料。液压管路的布置全部沿承力架与斗瓣的加强筋内侧走线，管路外侧加装半圆形防护盖板，避免作业过程中散落的沙粒飞溅砸伤油管，

　　油缸的铰接点位置经过受力优化，在斗瓣完全张开时油缸推力的力臂处于最大值，刚好匹配斗瓣初始切入料堆时的最大阻力工况，斗瓣闭合到最终位置时油缸行程预留15%的安全余量，避免机构卡死时油缸出现过载顶死。斗体的加强筋布置没有采用满焊的整板加强，而是按照受力路径分布短加强筋，在铰接点、刃口背部、油缸连接座这几个应力集中区域做局部加厚，在保证整体结构强度满足1.5倍额定载荷静强度要求的前提下，尽可能降低抓斗自身重量，提升起重设备的有效载荷占比。实际作业验证中，这款抓斗单次抓取沙料的充盈率可稳定在90%以上，开合一次的作业周期约6-8秒，相比同规格绳索抓斗作业效率提升约30%，同时液压驱动的合斗力可稳定控制，不会出现过度冲击导致的结构疲劳问题，适配沙场日常堆料转运、河道浅区挖沙、散沙装车等多类作业场景。
