车辆悬架用螺旋弹簧后减震结构

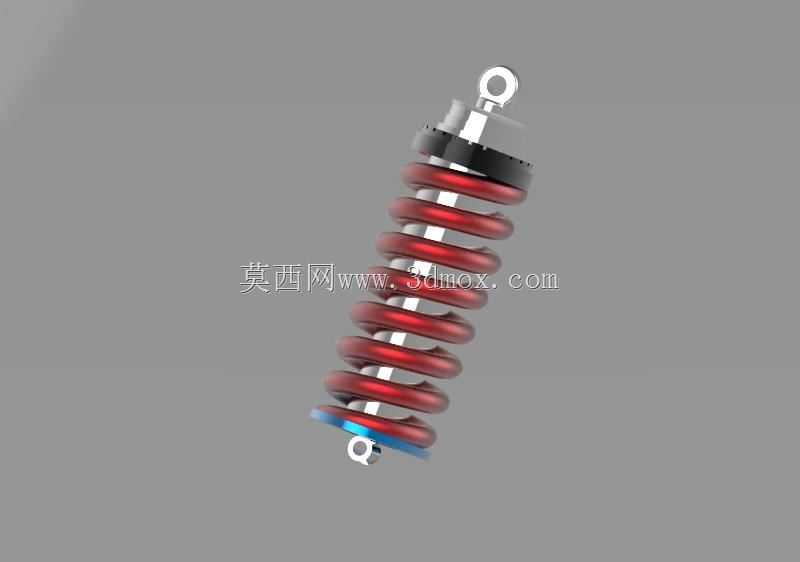

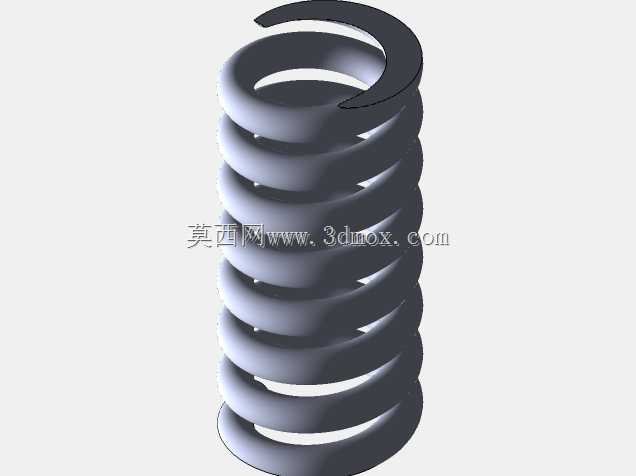

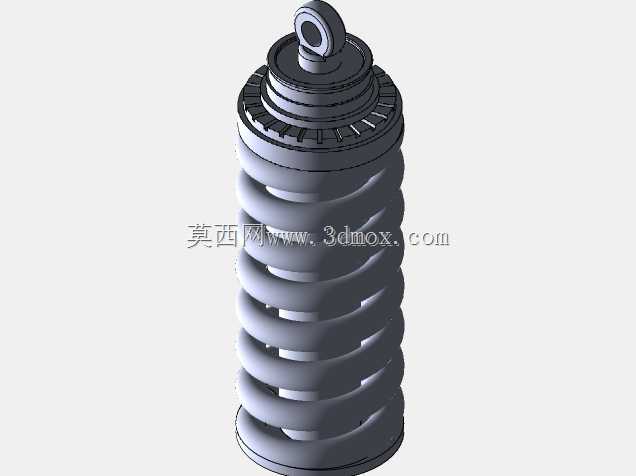

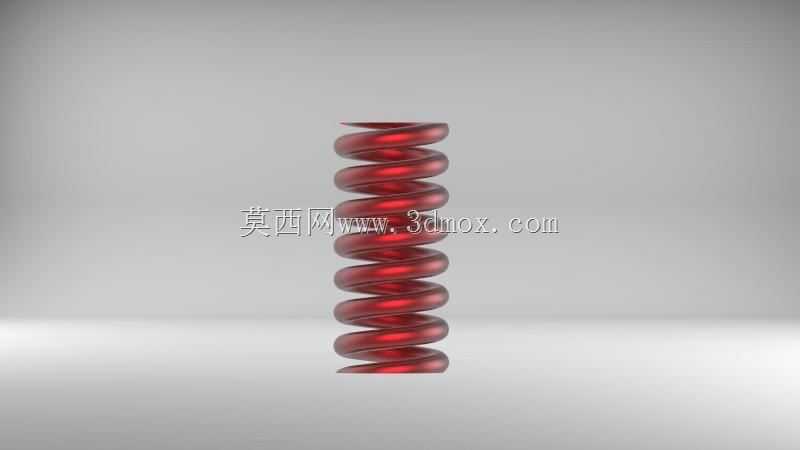

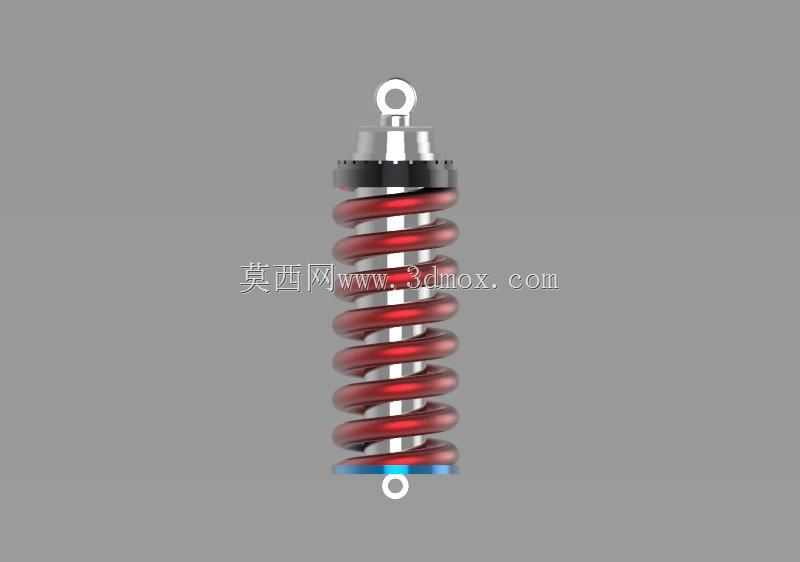

　　在非承载式车身的越野车型、大排量两轮代步车辆以及小型工程作业代步设备的后悬架布局中，这类螺旋弹簧集成式后减震结构是承担行驶滤震、维持轮端贴地性的核心部件。不同于钢板弹簧侧重承载的设计取向，该结构将阻尼芯轴与螺旋弹簧做同轴集成布局，上下两端采用吊耳式铰接安装位，可适配多连杆、整体桥等多种后悬架的安装硬点，在轮端受到路面冲击产生上下跳动时，弹簧负责吸收冲击能量，阻尼芯筒则通过内部液压油的节流作用抑制弹簧的往复余振，避免车身出现多余的抛跳与晃动。从设计逻辑来看，该结构的弹簧刚度选取匹配了对应载荷等级的后轴轴荷，弹簧节距采用等节距基础上的端部并圈处理，既保证了工作行程内的刚度线性度，也避免了弹簧压缩至极限时出现并圈冲击；

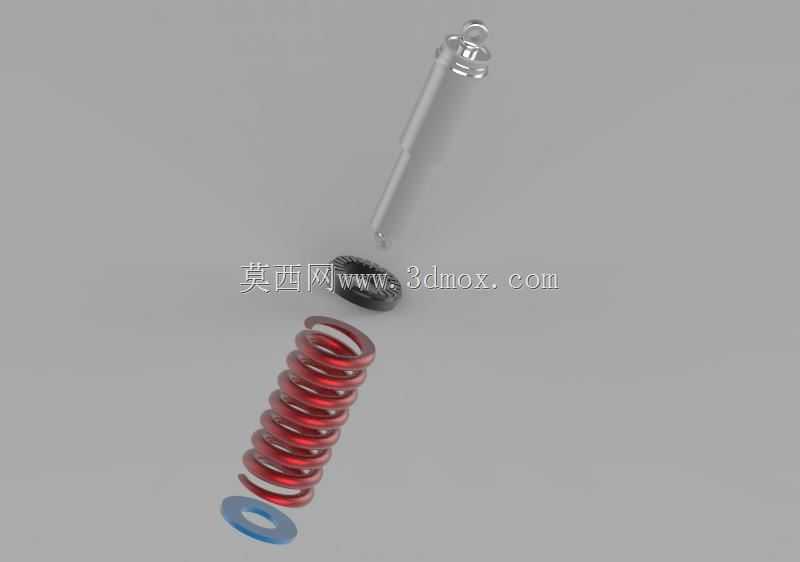

　　上下安装吊耳的铰接孔内预留了衬套压装空间，可通过更换不同刚度的橡胶衬套调整悬架的纵向柔顺性，兼顾行驶滤震与转向时的侧向支撑力。安装边界层面，该减震器完全伸展状态下的上下吊耳中心距需匹配悬架最大跳程时的安装点距离，压缩极限长度则要避开悬架缓冲块的触发行程，避免出现硬点干涉；弹簧的外径尺寸需预留足够的周边间隙，防止悬架跳动过程中弹簧与车架、轮拱内衬或者制动管路发生剐蹭。实际装车场景中，这类减震结构可单独更换阻尼芯或者弹簧部件，维护成本较低，在日常铺装路面行驶时可过滤掉路面细碎的颠簸振动，在非铺装路面行驶时能快速吸收大起伏路面的冲击，维持后轮的抓地力，避免车辆出现侧滑或者甩尾；针对不同的载荷需求，还可通过调整弹簧钢丝直径、

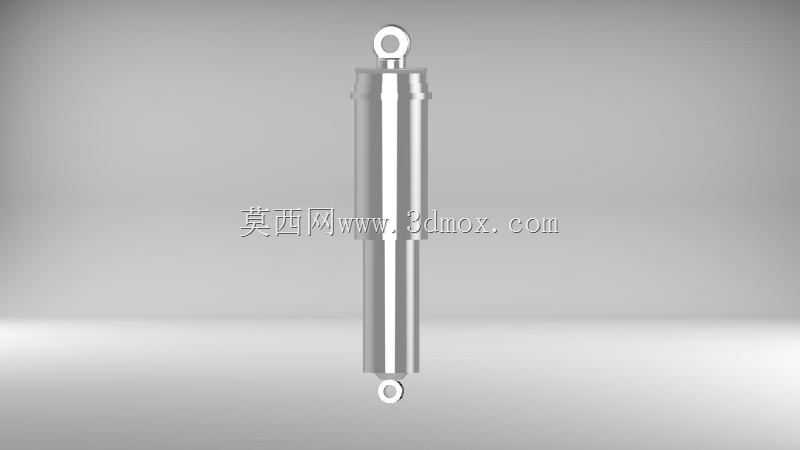

　　圈数以及阻尼阀片的开度，匹配不同吨位的后轴载荷，覆盖从轻型两轮车辆到小型四轮作业设备的后悬架减震需求。结构细节上，阻尼筒的上端设置了防尘密封结构，可阻挡行驶过程中卷起的泥沙、水渍进入筒身内部，延长密封件与阻尼油的使用寿命，下端的吊耳与阻尼筒外筒采用一体式焊接结构，保证大冲击载荷下的连接强度，弹簧上下两端的弹簧座设置了橡胶缓冲垫，减少弹簧工作过程中与金属座的撞击异响。
