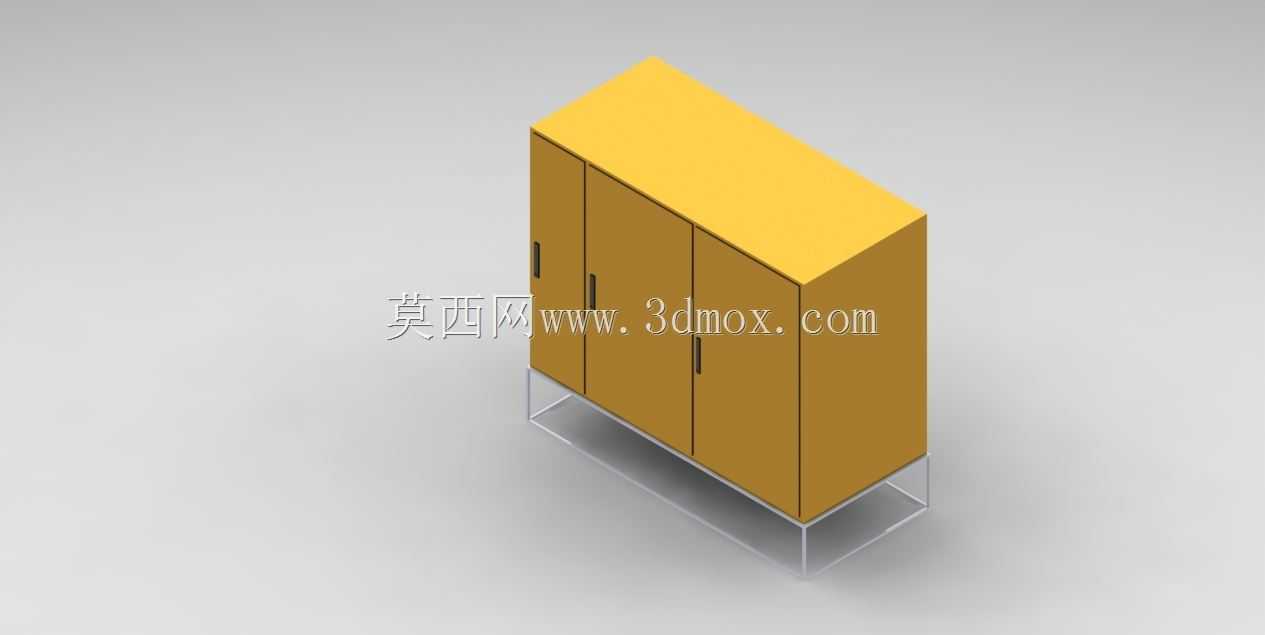

中压配电柜体结构三维设计方案

　　在工业厂区配电、商业综合体供电、市政电力配套等场景中，中压配电装置承担着电能分配、线路保护、负荷管控的核心作用，是10kV-35kV电压等级输配电链路里不可或缺的关键节点。这套中压设备的三维结构设计，完全围绕现场安装运维的实际需求展开，没有冗余的造型设计，所有结构细节都服务于功能落地。从设计思路上看，整体采用模块化拼接框架，主承重结构选用标准冷轧钢板折弯成型，框架连接点全部预留通用安装孔位，既可以单独成柜使用，也能多柜并排拼接组成配电组，适配不同容量的配电场景需求。柜体内部按照功能划分出独立的隔室，分别对应进线单元、出线单元、保护单元、操作机构单元，各隔室之间设置金属防护隔板，避免单单元故障波及其他回路，同时预留了充足的走线空间，

　　强弱电线路走线路径完全分离，减少电磁干扰对保护装置的影响。外形尺寸方面，柜体宽度按照单回路标准模数设计，深度预留了足够的线缆弯曲半径空间，高度适配常规配电房的净空要求，安装边界上，底部预留了与基础槽钢匹配的固定孔位，进出线孔位置对应常规电缆沟的排布位置，侧面预留了与相邻柜体拼接的定位结构，现场安装时不需要额外做大量的开孔改制工作。柜门的设计充分考虑运维操作需求，操作面板区域设置在人体站立操作的舒适高度，观察窗位置对应内部仪表的安装高度，不需要踮脚或弯腰就能清晰查看运行参数，柜门的铰链选用承重性能优异的结构，配合多点锁止结构，既保证防护等级，也方便日常检修时的柜门开合。柜体顶部预留了泄压通道的安装位置，当内部出现弧光故障时，

　　高压气流可以通过顶部泄压通道定向排出，避免伤及正面操作的运维人员，所有外露的结构边缘都做了折弯钝化处理，没有尖锐毛刺，避免安装运维过程中出现划伤风险。在结构强度校核上，框架的承重能力满足内部元器件安装后的总重量要求，吊装位置设置在柜体顶部的四个角点，吊装时不会出现柜体变形的问题，运输过程中可以通过底部的固定孔位与运输载体牢固连接，避免长途运输带来的结构松动。
