600kvar谐波滤波柜面板结构设计

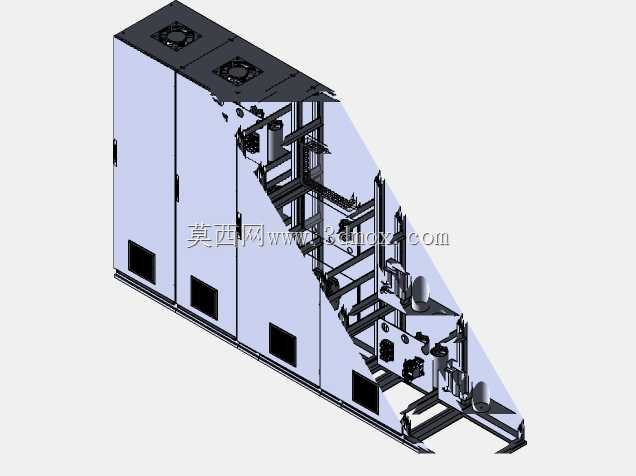

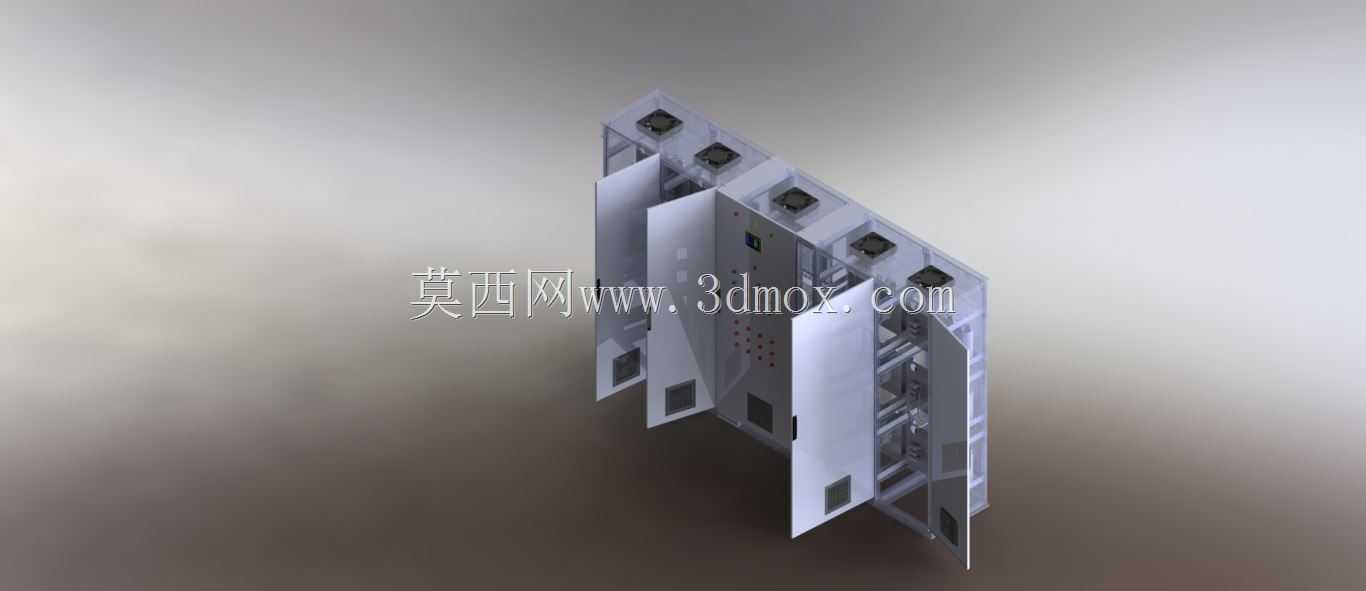

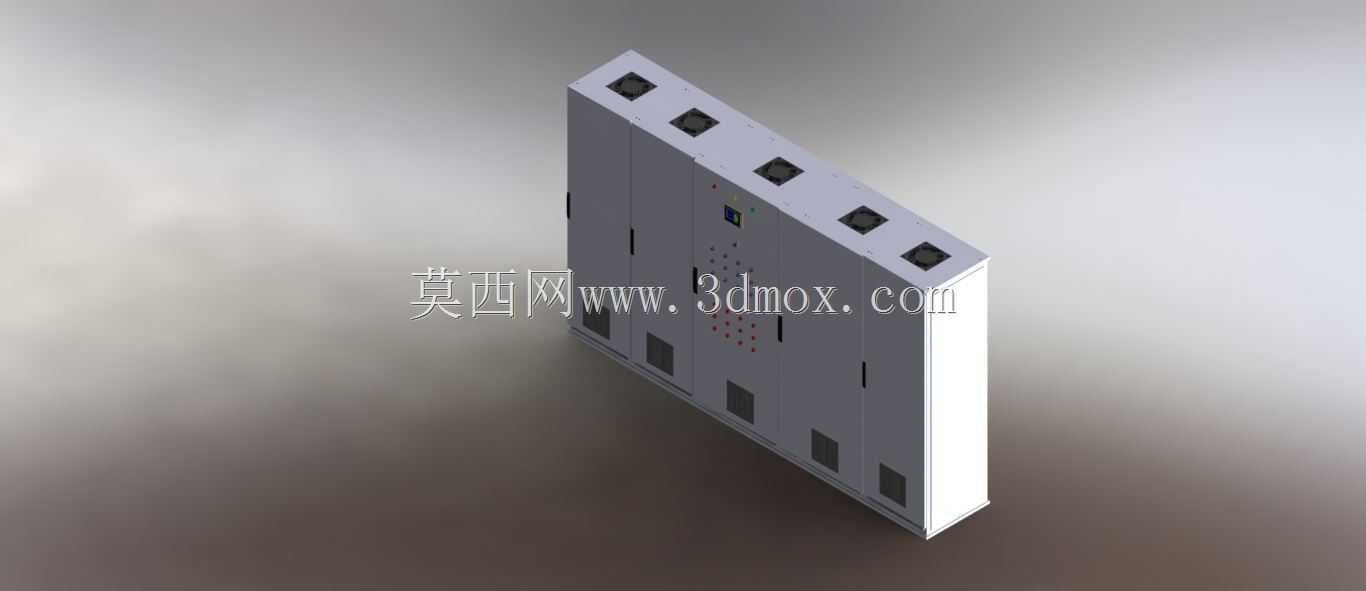

　　在工业供配电系统的电能质量治理场景中，低压侧非线性负载集中的车间、数据中心、变频设备集群区域，往往会产生大量3、5、7次特征谐波，同时伴随功率因数偏低的问题，600kvar容量的谐波滤波装置就是针对这类场景开发的电能治理核心设备，而面板作为柜体直接面向运维人员、承担防护与交互功能的结构部件，其设计合理性直接影响设备的现场适配性与长期运行可靠性。这款滤波面板采用多柜并柜的整体布局，对应整柜分舱式的结构设计，顶部预留的五个方形安装位，是对应柜内每相滤波回路的一次接线端子防护区域，可直接与母线桥或上进线电缆接驳，避免裸露带电体带来的安全隐患，同时顶部的折边结构做了加厚处理，能在并柜安装时承担相邻柜体的拼接定位作用，

　　保证整列柜的顶面平整度偏差控制在行业标准允许范围内。面板正面的竖向排布结构，对应柜内不同的功能舱室：上部预留的数显仪表与操作按钮安装位，可嵌入谐波监测模块、投切状态指示灯、手动/自动切换旋钮，运维人员无需打开柜门即可实时查看各回路的投切状态、谐波畸变率、功率因数等核心运行参数；中部的密集冲孔区域是柜内通风散热的进风通道，冲孔采用错落排布的圆孔形式，开孔率经过核算，既保证足够的进风量带走柜内电抗器、电容器、投切开关运行产生的热量，又能防止直径大于1mm的异物落入柜内，满足IP30的柜体防护等级要求；下部的方形开孔对应柜内各滤波支路的散热出风口，与柜顶的轴流风机形成下进上出的散热风道，避免柜内出现局部热堆积，延长电容、

　　电抗等核心器件的使用寿命。从安装边界来看，这款面板的侧边采用标准的GGD柜体安装折边，折边上预留的自攻螺丝安装孔位间距符合行业通用的低压配电柜安装尺寸规范，可直接适配同尺寸的标准柜架，无需额外做开孔改造；面板与柜架的贴合面粘贴有连续的发泡密封胶条，能有效阻挡车间内的粉尘、潮气进入柜内，适合在多粉尘、湿度偏高的工业厂房环境中使用。设计过程中充分考虑了现场运维的便利性，面板的单扇门开启角度可达到120度，门轴采用可拆卸式结构，后期检修时无需拆卸相邻柜体即可单独拆下对应舱室的面板，柜内的器件维护空间预留充足，不会出现面板打开后被相邻部件阻挡、无法操作内部器件的问题。面板表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备良好的耐刮擦、防腐蚀性能，可适应工业现场复杂的环境条件，长期使用不会出现涂层脱落、锈蚀的问题。
