矩形格栅式通风防护栏结构设计

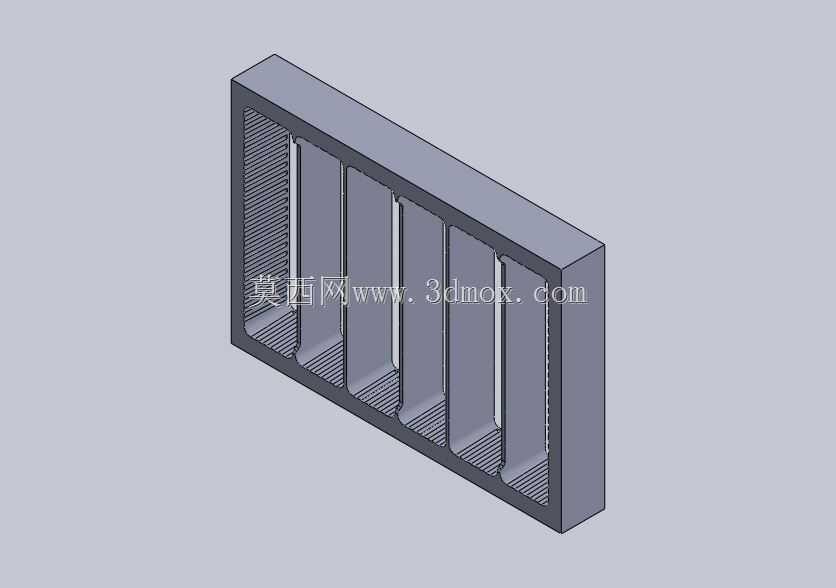

　　这款格栅构件在工业场景中多用于柜体通风口、设备散热通道、建筑侧墙通风口等位置，核心作用是在保障气流顺畅通过的同时，阻挡大体积异物进入通道内部，避免异物损伤内部设备或堵塞通风路径。从结构设计来看，整体采用矩形外框结构，外框为等厚实体边框，边框内侧设置多道平行的竖向栅条，栅条与外框采用一体化连接设计，栅条之间预留等宽度的通风间隙，栅条的厚度经过受力校核，既可以满足常规外力冲击下的结构强度要求，避免栅条受外力变形脱落，也不会因为栅条过厚占用过多通风截面积，影响通风散热效率。

　　在实际选型适配过程中，这类格栅的安装边界需要匹配预留洞口的尺寸，外框的长宽尺寸通常比预留洞口单边大2-3mm，采用嵌入式安装搭配紧固件固定，部分场景也可采用卡扣式安装提升装配效率。设计过程中需要重点考量两个核心维度，一是通风率，即栅条间隙总面积与格栅整体迎风面积的比值，需要根据对应场景的通风量要求核算间隙宽度与栅条数量，常规电气柜散热场景下通风率通常不低于60%，如果是防尘要求较高的场景，可在格栅内侧加装防尘滤网，此时需要适当加大通风间隙抵消滤网带来的风阻损失；二是防护等级，栅条的间隙宽度需要根据防护要求设定，比如需要阻挡手指误入的场景，间隙宽度需控制在12mm以内，仅需阻挡大体积杂物的户外场景，间隙可适当放宽提升通风量。

　　从结构细节来看，栅条的截面采用带微小拔模斜度的设计，既方便一体化成型过程中的脱模工序，也能在气流通过时减少紊流产生，降低通风过程中的风噪。外框的背面预留有密封胶条的安装槽位，安装时嵌入密封胶条可以填补格栅与安装面之间的缝隙，避免雨水、粉尘从装配缝隙渗入内部。这类格栅在实际应用中还可根据使用场景调整材质，普通室内设备场景多采用工程塑料注塑成型，户外或有防腐蚀要求的场景可采用铝合金型材拼接或不锈钢钣金折弯焊接成型，不同材质的结构强度、耐候性存在差异，对应的栅条厚度、边框厚度参数也需要对应调整，比如不锈钢材质的格栅，栅条厚度可适当减薄，铝合金材质则需要适当增加截面厚度保障结构刚性。

　　在建模过程中，这类构件需要重点保证栅条的间距一致性，避免出现间隙不均影响通风均匀性，同时栅条与外框的连接位置需要做圆角过渡，减少应力集中问题，避免长期受振动影响出现连接位置开裂的情况。对于需要批量生产的场景，建模时还需要预留成型工艺的公差余量，比如注塑成型的收缩率、钣金加工的折弯公差，确保最终生产出的成品尺寸符合安装要求。
