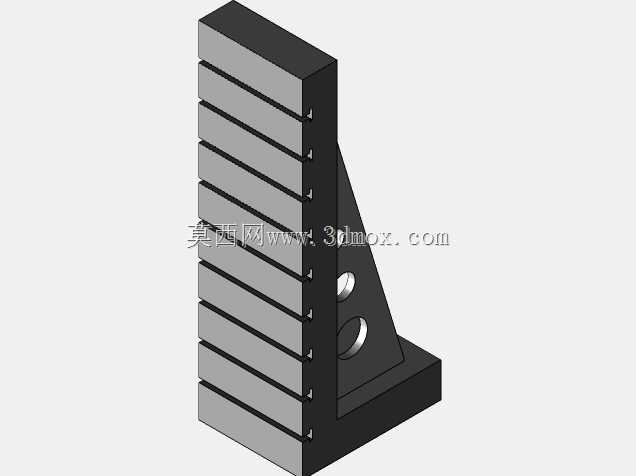

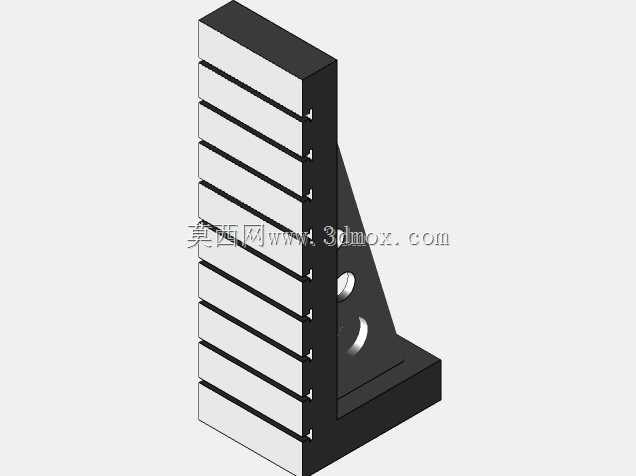

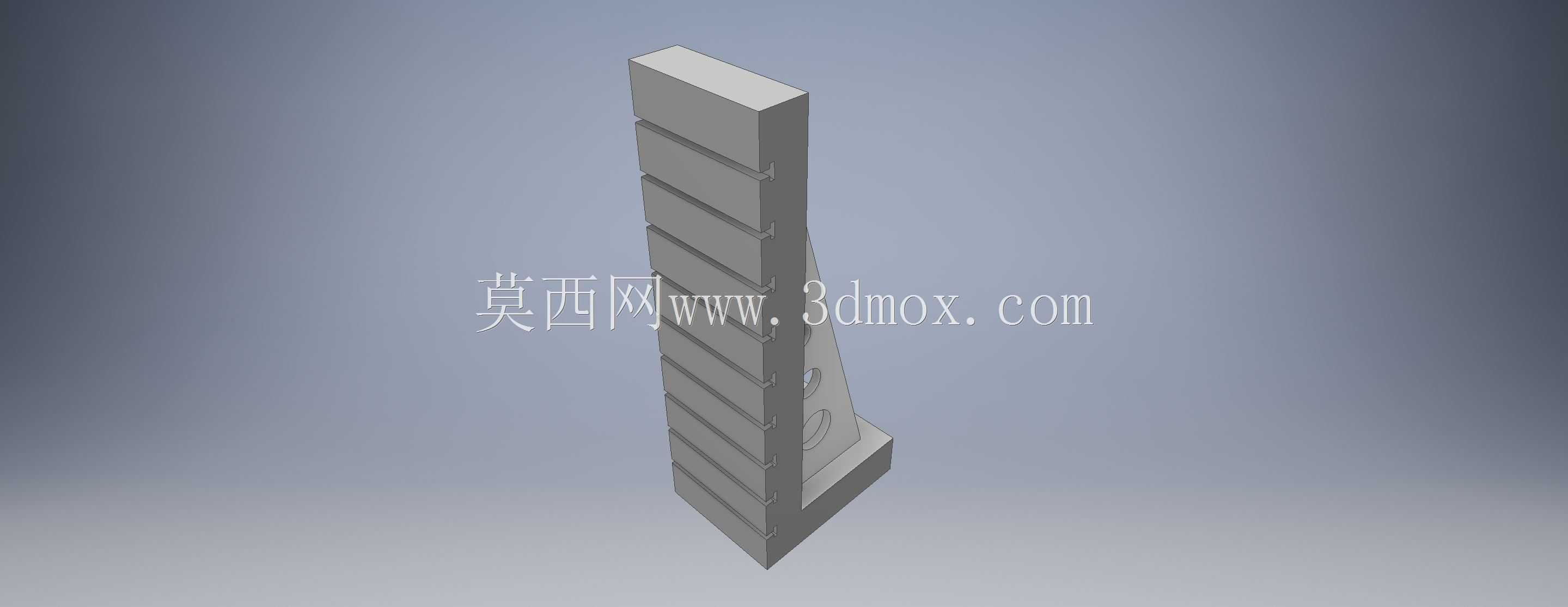

五英尺规格灰铸铁直角支撑靠板结构

　　这类灰铸铁材质的直角支撑构件，多应用在车间工装定位、物料承托、设备侧边限位的场景中，日常在重型物料周转架、机床侧边定位工装、流水线旁侧挡料结构上都能见到同类型构件的身影。灰铸铁材料本身具备良好的减震性与抗压强度，相比焊接钢构件，铸铁件的长期使用形变量更小，在承受持续静载荷的工况下不会出现焊接应力释放导致的精度偏移，很适合用在对长期定位精度有要求、同时需要吸收设备运行振动的工位上。从结构设计来看，构件采用L型一体化铸造成型，竖直工作面上加工有等距分布的横向卡槽，这些卡槽可以配合卡块、挡条实现不同高度的位置调节，不需要额外打孔就能快速调整支撑点位，适配不同高度的工件承托需求；竖直板与水平底座的衔接位置设置了三角形加强筋，

　　筋板与两个垂直面做了圆弧过渡处理，避免铸造应力集中导致的转角开裂，同时也能抵消竖直板受侧向载荷时产生的弯曲力矩，提升整体结构的抗倾覆能力。尺寸方面，该构件竖直工作面有效高度为五英尺，截面规格为18.0×24，水平底座的安装面预留了足够的螺栓固定空间，安装时可以通过底座上的沉孔将构件固定在设备机架或者工作台面上，安装边界需要预留出底座侧边至少两倍螺栓直径的操作空间，方便施工时拧紧固定螺栓。设计过程中需要重点考虑铸件的拔模斜度，竖直板的非工作面设置了1:50的拔模斜度，方便铸造时起模，同时不会影响工作面的定位精度；卡槽的加工精度控制在IT12级，既能保证调节卡块的顺畅滑动，又不会因为间隙过大导致定位晃动。在实际选型使用时，

　　需要注意这类铸铁支撑件不适合承受频繁的冲击载荷，灰铸铁的抗冲击韧性较差，若工位存在频繁的物料撞击，需要在工作面加装缓冲垫来吸收冲击能量，延长构件的使用寿命。日常维护时只需要定期清理卡槽内的积屑与杂物，检查底座固定螺栓的预紧力即可，不需要额外做表面防腐处理，灰铸铁表面自然形成的氧化层就能满足常规车间环境下的防锈需求。
