斜切端圆柱肘部连接结构设计

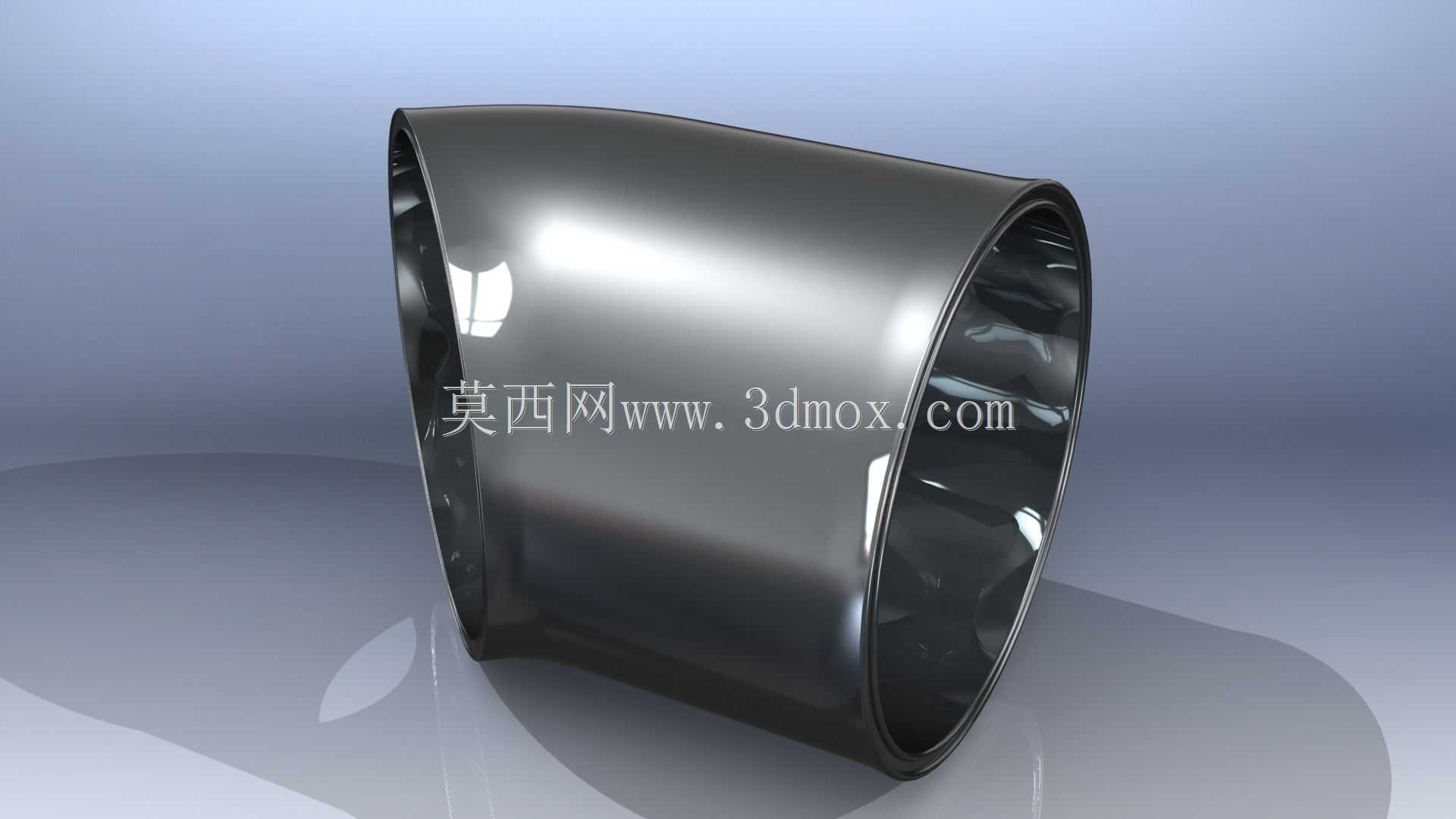

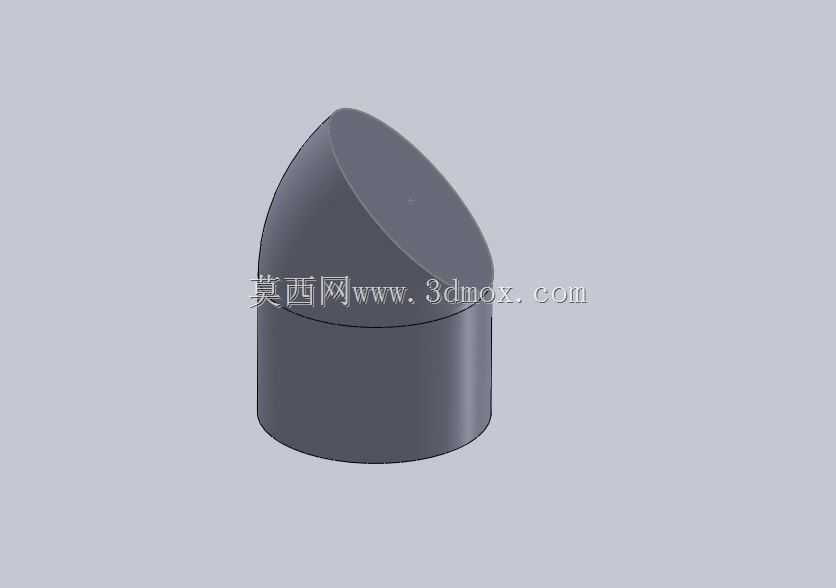

　　这类斜切端圆柱肘部结构，常出现在需要小角度转向、端部贴合斜面安装的机械连接场景中，比如小型气动管路的终端转向接头、自动化设备上的柔性臂端过渡件、轻工机械里的物料导流肘节，部分假肢类机械关节的初级原型也会采用这类基础结构做运动干涉验证。从结构本身来看，下部等直径圆柱段是核心安装基准，加工时可直接采用标准棒料车削成型，圆柱外圆可根据安装需求加工公差带，既可以做间隙配合插入对应基座孔位，也能加工外螺纹实现螺纹紧固连接，圆柱段的长度可根据实际安装空间的深度调整，保证安装后不会出现轴向窜动。上部的斜切锥状结构是功能核心，斜切面的角度经过匹配计算，能够和对应配合面完全贴合，当用作管路接头时，斜切面可贴合密封件实现端面密封，

　　避免介质从连接位置渗漏；当用作机械关节的肘节部件时，斜切面可作为运动限位面，控制关节的转动角度范围，避免过度转动造成内部线缆或者传动件的拉扯损坏。设计这类结构时，首先要确定下部圆柱的直径尺寸，这个尺寸需要匹配安装位置的孔径，同时要满足结构强度要求，若用于承压管路场景，圆柱壁厚需要根据工作压力计算取值，避免受压变形。斜切面的倾斜角度需要结合实际转向需求确定，角度过小会导致转向不足，无法满足管路或者臂体的转向角度要求，角度过大则会造成结构端部壁厚过薄，容易在受力时出现崩边或者变形。斜切部分与下部圆柱的衔接位置做了微小圆角过渡，避免应力集中，在长期受交变载荷的场景下，这个圆角能够大幅降低衔接位置开裂的风险。实际应用中，

　　这类结构的安装边界需要重点考量，下部圆柱插入基座后，上部斜切部分的最外轮廓不能超出设备的预留安装空间，尤其是做转动关节使用时，要核算斜切部分在全转动行程内的运动包络，避免和周边的其他零部件发生运动干涉。如果用于物料输送场景，斜切面的朝向需要对准物料流向，减少物料在肘节位置的堆积残留，同时内壁要做光滑过渡处理，降低物料流动的阻力。这类结构的建模逻辑相对清晰，先绘制下部圆柱的草图拉伸成型，再在上部绘制对应角度的斜切面，通过切除或者放样成型上部结构，最后处理衔接位置的圆角即可，建模过程中需要注意斜切面的位置精度，保证和配合件安装后贴合面的间隙在允许公差范围内。
