复杂曲面异形结构零件造型设计

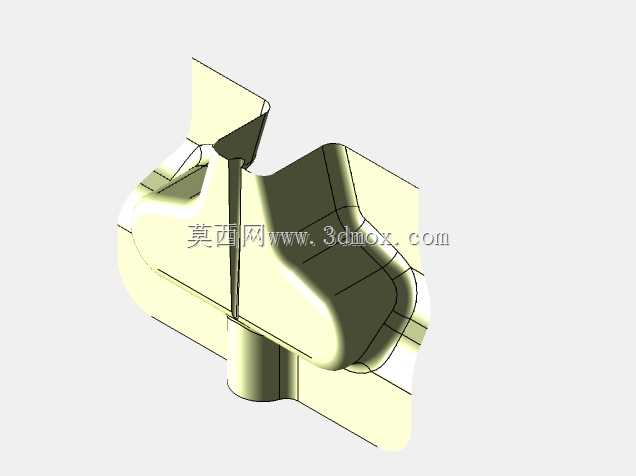

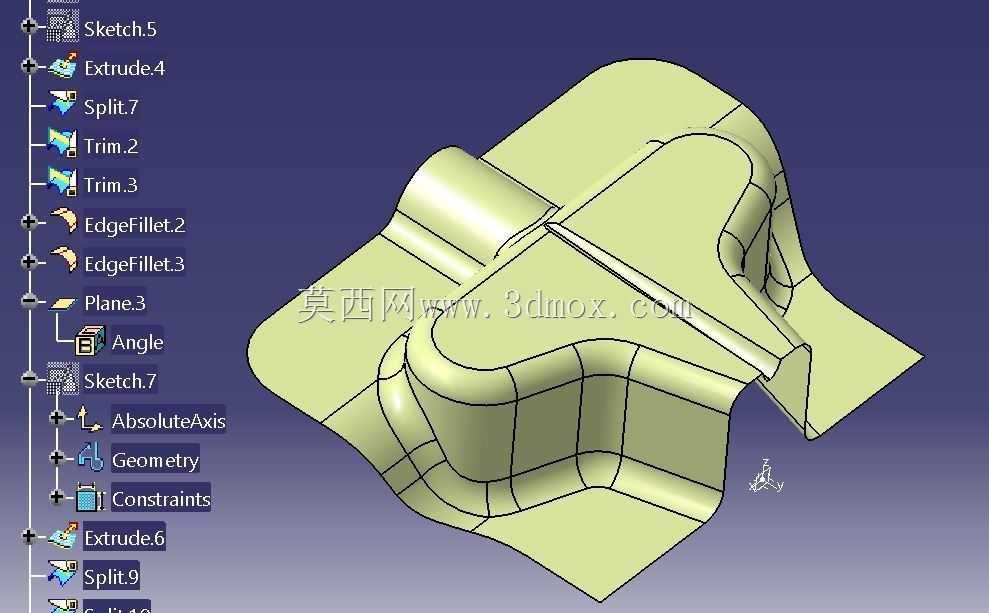

　　这类复杂曲面异形结构件，常出现在通用机械的流体导流、设备外观覆盖、异形连接过渡等场景中，不同于规则的轴类、盘类零件，这类零件没有规整的安装基准面，设计过程中需要先梳理功能边界，再逐步拆分曲面特征。从建模特征树能看到整个设计过程是从基础草图拉伸开始，先搭建出零件的整体轮廓基体，再通过多次分割、修剪操作，把不同走向的曲面片体精准拼接，每一次修剪都要对应实际的功能需求，比如流体过流面要保证顺滑无突变，安装贴合面要保证平面度公差，外露的外观面要做连续的圆角过渡，避免应力集中的同时也能减少流体经过时的阻力损失。设计这类零件时，不能只盯着曲面的顺滑度，还要提前考虑后续的加工可行性，比如曲面的拔模角度、圆角半径是否满足铣削加工的刀具可达性，

　　安装边的厚度是否预留足够的紧固件安装空间，零件的整体外轮廓尺寸要匹配对应设备的安装腔边界，不能出现和周边部件干涉的情况。在曲面拼接阶段，要反复检查相邻曲面的连续性，尤其是多个曲面交汇的拐角位置，很容易出现曲率突变，不仅会影响后续的网格划分精度，做有限元受力分析时还会出现应力奇异点，误导结构强度判断。整个造型过程没有采用一体化的曲面扫掠，而是拆分了多段独立曲面再做缝合，就是为了后续修改参数时可以单独调整某一段曲面，不用重构整个零件特征，比如调整某一处导流面的弧度时，只需要修改对应草图的约束尺寸，关联的分割、圆角特征会自动更新，能大幅提升设计迭代效率。零件边缘做了多组不同半径的圆角过渡，不同位置的圆角大小是根据受力情况匹配的，

　　受力较大的连接位置圆角半径更大，分散应力集中，外露的边缘圆角则兼顾触感和外观一致性。这类造型练习能帮设计者熟练掌握复杂曲面的拆分逻辑，应对实际项目中没有规则轮廓的零件设计需求，不管是做设备的异形导流部件，还是定制化的连接过渡件，都能通过这种基体搭建、曲面分割、修剪缝合、圆角过渡的流程完成设计，同时兼顾功能需求、加工可行性和安装边界要求，避免出现造型好看但无法加工、装不上的问题。
