多吸盘式板材真空吸吊搬运设备结构

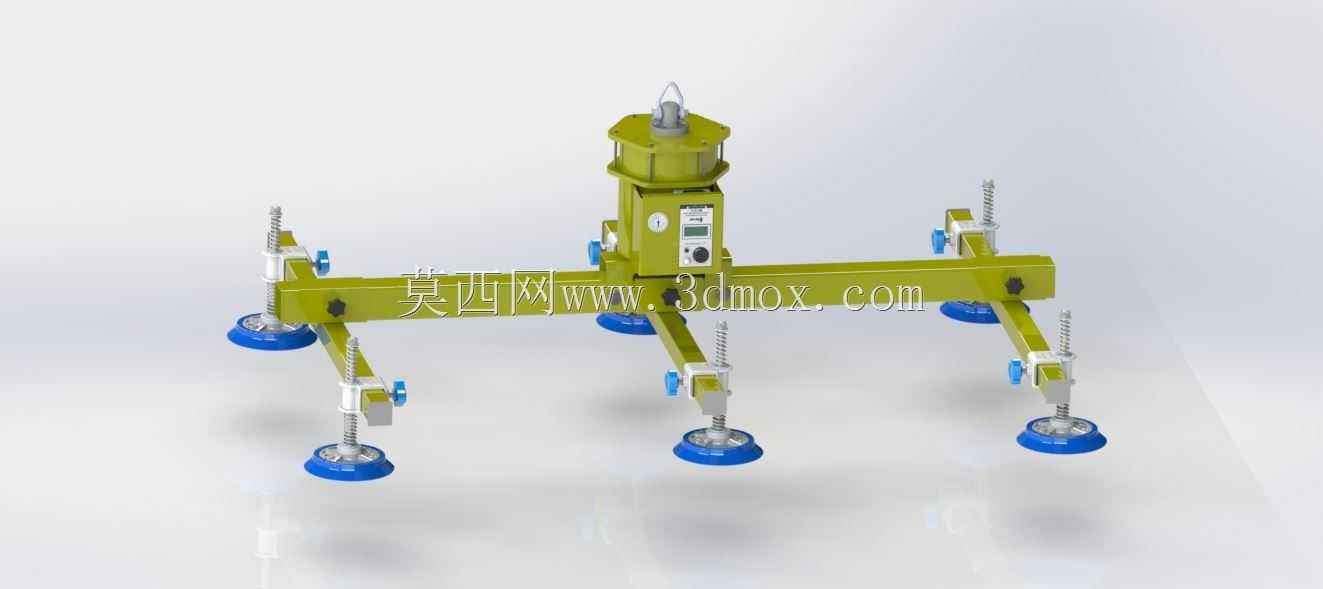

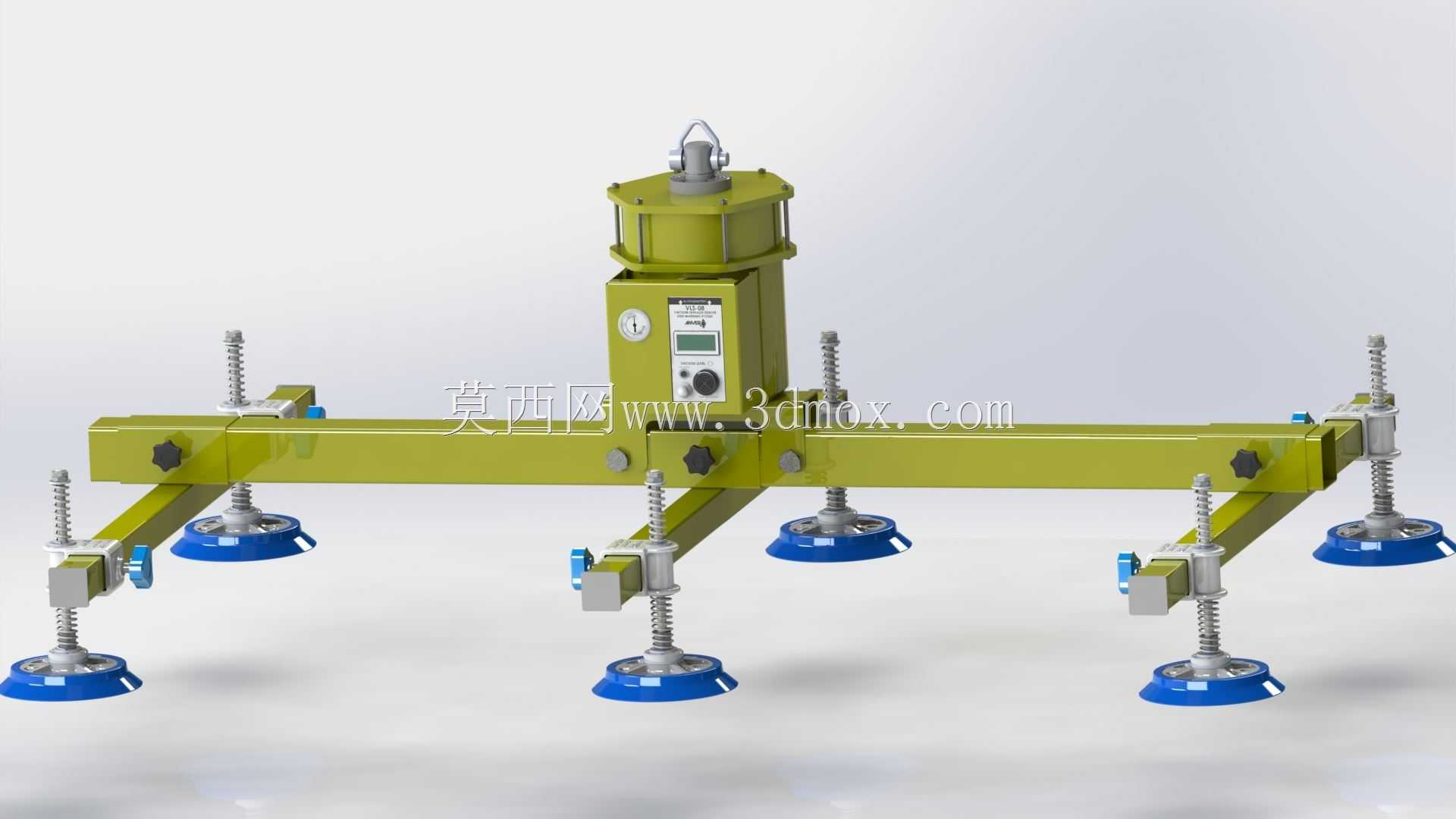

　　该设备主要面向平板类工件的无损伤搬运场景，常见于玻璃深加工车间的原片切裁上下料、不锈钢板材加工工位的工件转序、石材大板的吊装转运、以及激光切割工位的板材上料卸料环节，依靠真空负压产生的吸附力抓取工件，无需额外装夹，不会对板材表面造成压痕或划伤，适配表面平整的各类硬质平板物料。设备核心的真空发生单元采用封闭气缸内置自由移动活塞的结构，活塞与气缸壁之间通过橡胶滚动膜片实现气密封，该密封结构不依赖金属部件间的硬接触配合，长期往复运行也不会出现金属磨损导致的密封失效问题，真空保持稳定性优于传统密封圈式真空发生器，可降低日常维护频次。主体承载梁采用可调节跨度的十字型布局，六个真空吸盘分别通过带缓冲弹簧的导杆安装在梁体的各支臂上，

　　支臂位置可根据待搬运板材的尺寸沿主梁滑槽调整固定，适配不同长宽规格的板材；每个吸盘配套的弹簧缓冲结构可在吸附接触板材时提供10-20mm的压缩行程，自动补偿板材表面的微小平面度误差，保证每个吸盘都能与工件表面充分贴合形成密闭腔室，避免单吸盘漏气导致整体吸附力不足。设备顶部设置吊环连接结构，可直接配套车间内的桥式起重机、悬臂吊或平衡吊使用，整体安装时需保证吊点与设备重心重合，避免起吊后工件倾斜；吸盘的安装高度需根据现场吊具的最低起升高度调整，保证吸盘接触待吸附板材时，缓冲弹簧处于半压缩状态即可。设备的真空控制单元集成在主梁中部的控制箱内，自带真空压力显示表与操作按钮，操作人员可在起吊位置直接控制真空吸附与释放动作，

　　无需额外外接控制线路；气路采用隐藏式布管设计，所有气管沿梁体内腔排布，避免搬运过程中气管剐蹭工件或周边设备。设计过程中对梁体截面做了抗弯校核，在满负载吸附状态下主梁中部最大扰度控制在1/1000以内，避免起吊大尺寸板材时梁体变形导致吸盘错位漏气；吸盘采用丁腈橡胶材质，适配金属、玻璃、石材、复合板材等多种材质的表面，单吸盘额定吸附力留有2.5倍以上的安全系数，即使单个吸盘出现意外漏气，剩余吸盘的总吸附力仍可保证工件不会脱落，满足起重搬运的安全规范要求。
