移动式手动部件提升作业小车结构

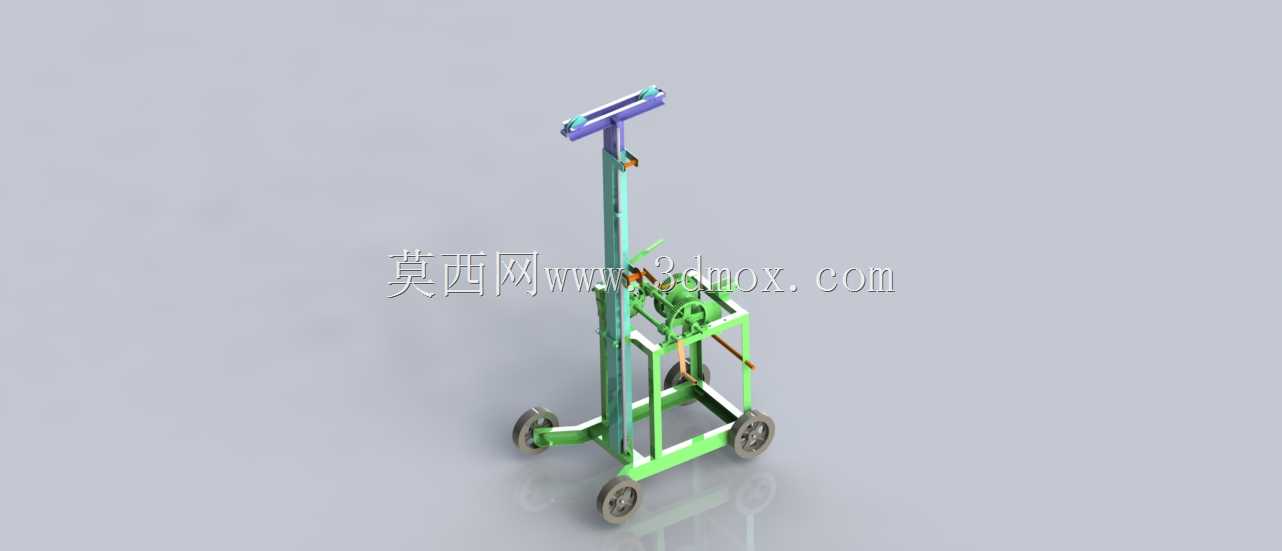

　　在中小型机加工车间、设备维保现场以及仓储物料周转环节，经常会遇到数百公斤级的重型部件需要短距离移位、抬升对位的工况，这类作业如果采用大型起重设备往往存在空间受限、调度成本高的问题，而完全依靠人力抬升不仅作业效率极低，还存在极大的安全隐患，这款移动式手动提升作业小车正是针对这类零散小吨位提升需求设计的专用工装。从结构布局来看，设备采用三轮式移动底盘设计，三个脚轮呈三角分布，其中两个定向前轮承担主要承重，单个万向后轮负责转向控制，这种布局相比四轮结构在狭窄的车间通道、设备间隙中转向更加灵活，最小转弯半径可控制在1.2米以内，能够轻松穿过宽度1.5米的设备检修通道，适配多数生产现场的通行条件。底盘框架采用矩形钢管焊接成型，

　　主立柱为加厚方管结构，作为整个提升机构的承载主体，立柱与底盘之间设置了斜向加强筋，避免满载提升时立柱出现根部变形或倾覆风险，经过结构校核，在额定载荷下立柱的最大挠度控制在千分之二以内，完全满足对位作业的精度要求。升降执行部分采用手摇绞车配合钢丝绳传动的结构，绞车安装在立柱中部的操作高度位置，操作人员站在设备侧面即可单手完成摇转操作，绞车自带自锁式棘轮结构，在停止摇转时可以自动锁止提升位置，不会出现载荷下滑的问题，相比液压式提升结构，这种纯机械传动的结构不存在漏油、密封件老化失效的问题，在多粉尘、潮湿的维保现场也能长期稳定工作，日常维护仅需要定期在钢丝绳和绞车齿轮处涂抹润滑脂即可，维护成本极低。提升滑架通过导向轮卡在主立柱的导轨面上，

　　滑架前端设置了可更换的吊具挂载位，既可以搭配通用吊钩使用，也可以根据待提升部件的外形定制专用抱具、托架，比如在潜水泵装配场景下，可以更换适配泵体法兰的挂载托架，直接将泵体从地面抬升到安装高度，对位过程中可以通过微调绞车的转动量实现毫米级的高度调整，相比手拉葫芦的操作精度更高。设备的顶部设置了横向伸出的吊臂，吊臂伸出长度可以根据作业需求进行档位调整，最大伸出长度下吊点距离立柱中心的水平距离为400毫米，能够避开设备底座的干涉区域，直接将部件吊送到设备安装位的正上方，不需要额外调整设备的停靠位置。在安装边界方面，设备处于最低收拢状态时整体高度为1.8米，能够顺利进入高度2米以下的低矮作业空间，比如车间底层的设备夹层、地下泵房等区域，

　　最大提升高度为2.2米，能够覆盖多数中小型设备的安装高度需求，底盘的整体长度为1.1米，宽度为0.7米，停靠时占用的地面空间不足1平方米，不会对现场的正常通行造成过多阻碍。实际作业过程中，操作人员可以先将设备推移到待转运部件的旁侧，锁好脚轮的刹车装置，将吊具与部件可靠连接后，匀速转动绞车手柄将部件提升到需要的高度，之后解锁脚轮将设备推移到安装位置，再次锁止脚轮后微调高度完成部件对位安装，整个作业流程仅需要1到2名操作人员即可完成，相比传统的人力抬升作业效率提升4倍以上，同时彻底避免了人力抬举过程中可能出现的砸伤、扭伤风险。在设计过程中，整个结构的受力点都经过了冗余强化，所有焊接位置都采用满焊工艺，关键承重轴类零件采用45号钢调质处理，表面做喷塑防锈处理，能够适应车间内的油污、粉尘环境，长期使用不会出现锈蚀掉漆的问题。不同于固定式的提升设备，这款移动小车不需要提前安装固定轨道，也不需要外接电源或气源，完全依靠人力即可完成所有操作，在没有供电的临时作业现场、户外抢修场景下也能正常使用，适用场景覆盖了机械加工车间的工件转序、设备维保过程中的零部件拆装、仓储环节的重物堆垛、给排水施工中的泵类设备安装等多个领域，是小吨位提升作业场景下性价比极高的实用工装。
