手动按压式办公装订打孔器结构

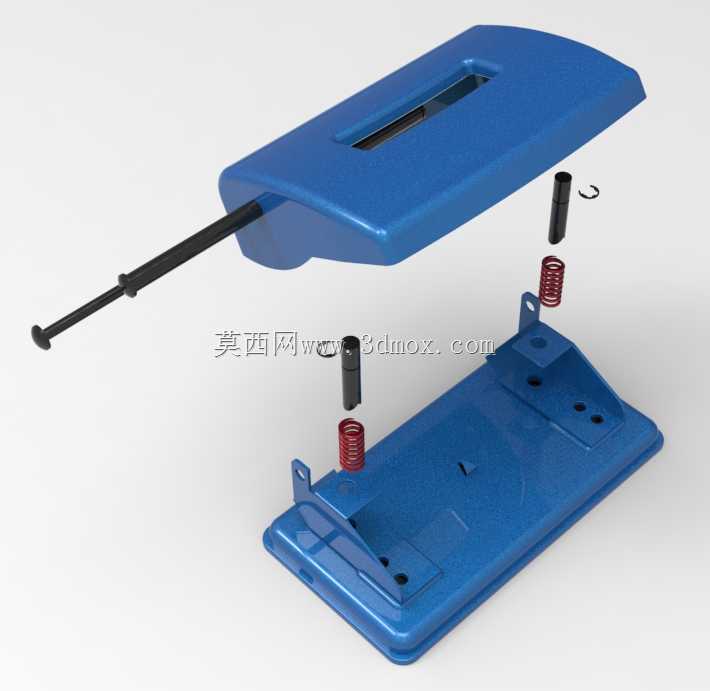

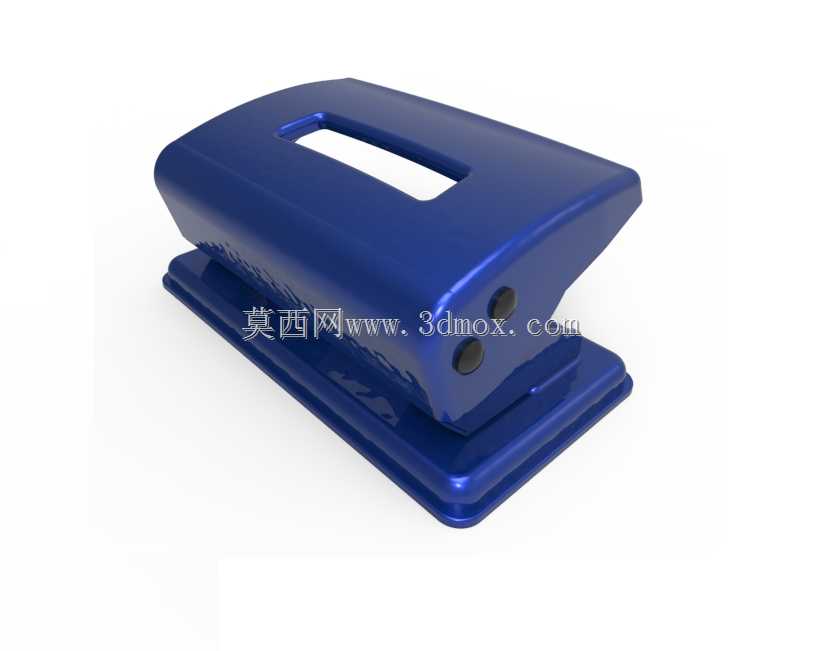

　　这款手动按压式打孔结构，是日常办公文档装订场景里的常用构件，日常在行政办公、文印门店、小型财务室的纸质资料整理环节都能见到这类结构的应用，主要用来给A4、B5等常规幅面的纸张打出标准装订孔，配合装订夹、胶圈完成资料的成册固定。从结构组成来看，整套构件分为上下两个主体壳体，搭配按压传动杆、复位弹簧、定位销、打孔冲头几部分组成，上壳体为弧形握持造型，贴合手部按压的施力角度，下壳体为平整承托底座，底座上预留了纸张定位挡边的安装位，能保证每次送入的纸张对齐度一致，避免打孔位置偏移。设计时首先考虑的是手动施力的力臂配比，传动杆从按压端到冲头端的长度经过测算，单手握持施加15-20N的按压力就能完成80g标准A4纸最多20页的打孔作业，

　　不会出现施力过大导致手部疲劳的问题。复位弹簧选用了等节距圆柱螺旋弹簧，安装在上下壳体的定位柱上，按压完成后弹簧的回弹力能自动将上壳体抬升至初始位置，不需要手动提拉复位，提升连续打孔的操作效率。底座上预留了三个安装孔位，既可以通过螺丝将整个结构固定在木质或金属工作台面上，避免打孔时设备移位，也可以加装防滑橡胶脚垫直接放置在桌面使用，安装边界的孔位间距按照通用桌面固定的标准设置，适配多数办公场景的安装需求。上下壳体的边角都做了R3以上的圆角处理，避免操作时剐蹭手部，壳体上的长条形开孔是纸屑导出通道，打孔产生的纸屑会顺着通道落入底座下方的储屑仓，不需要频繁清理打孔区域。冲头与底座的冲孔配合间隙控制在0.05mm以内，

　　保证打出的孔边缘光滑无毛刺，不会出现纸张毛边影响装订效果的问题。整套结构的运动行程经过限位设计，按压到底时冲头刚好穿透纸张进入底座冲孔1mm，既保证打孔完全，又不会因为行程过大导致冲头磕碰底座造成刃口磨损。在实际选型应用中，这类结构可以直接作为手动打孔机的核心总成使用，只需要配套加装外壳、定位标尺和储屑盒就能组成完整的成品设备，也可以改装适配到小型自动化装订设备的手动补位工位，应对小批量特殊规格纸张的打孔需求。
