埃克森特曲柄式冲床结构拆解设计

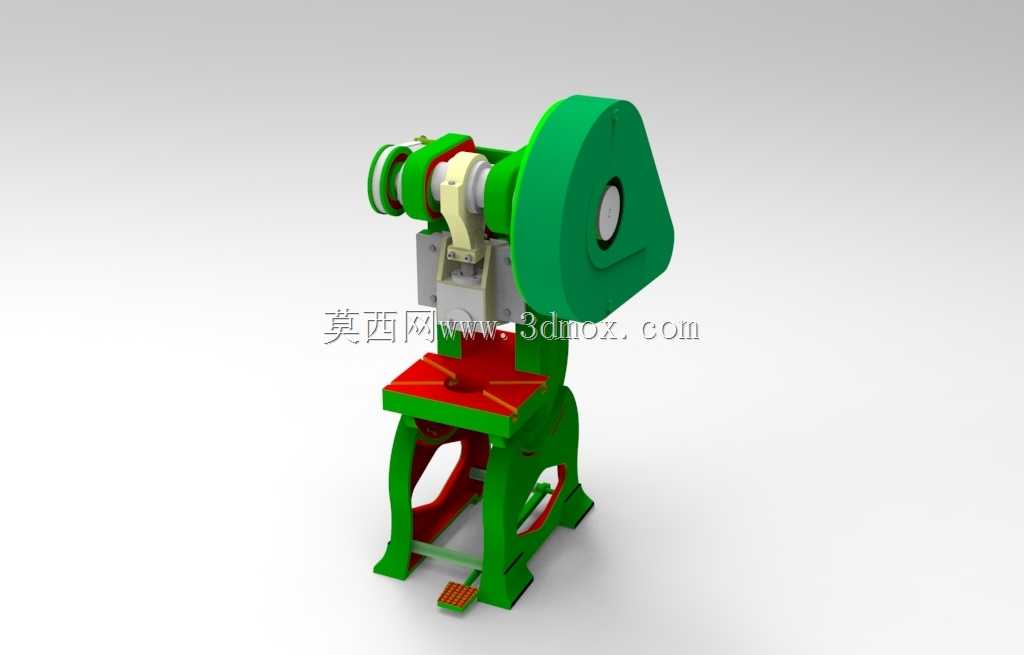

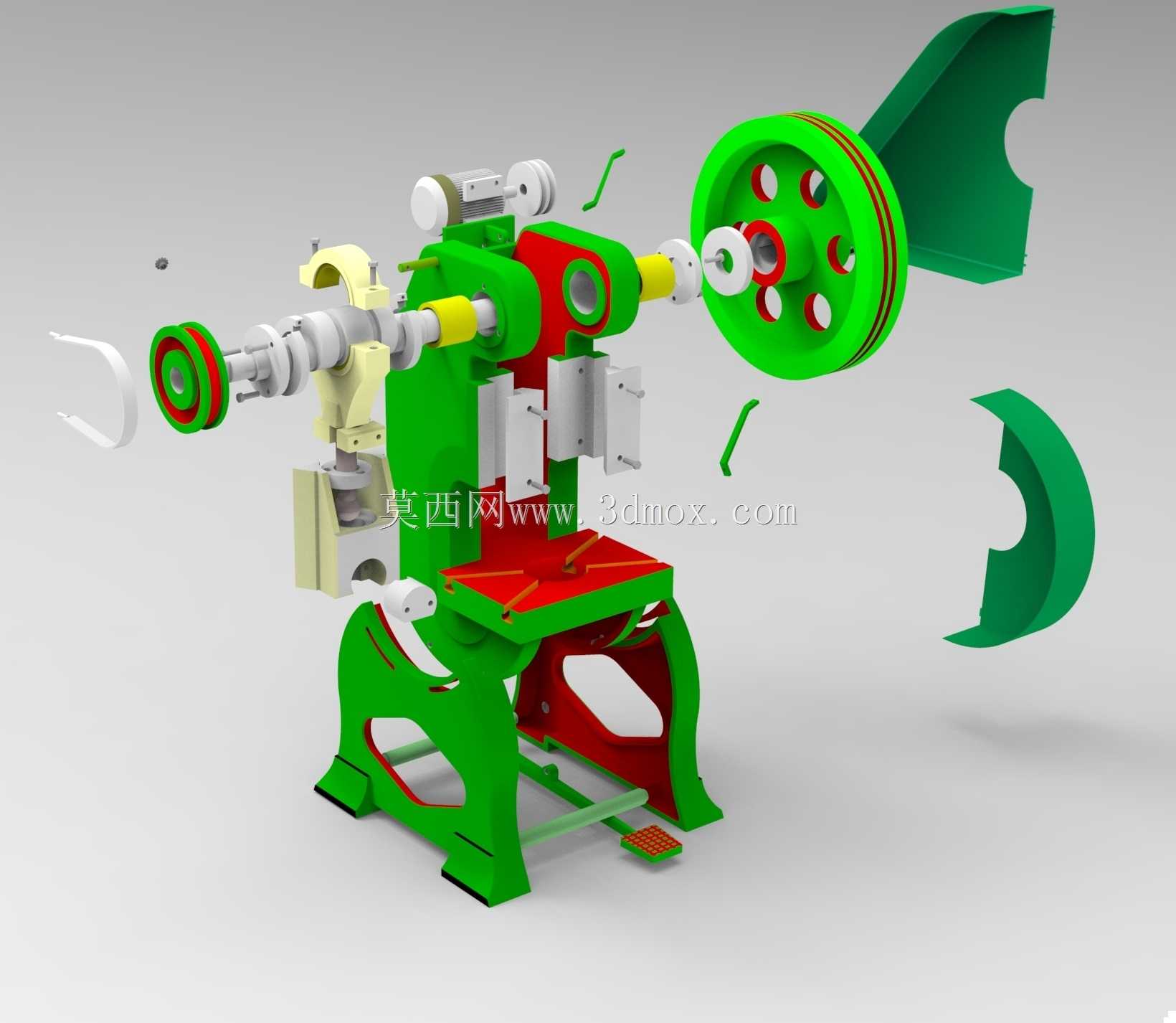

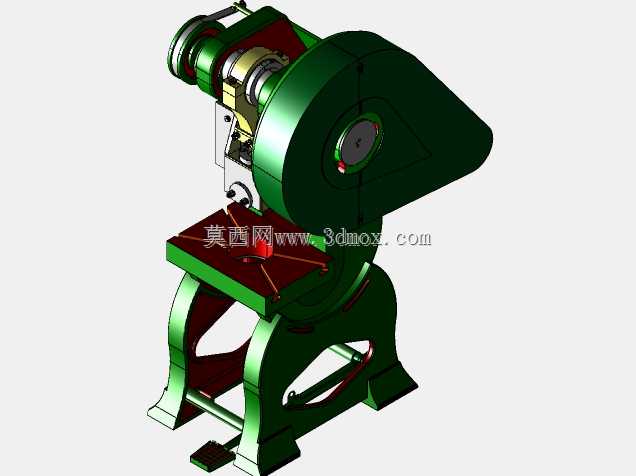

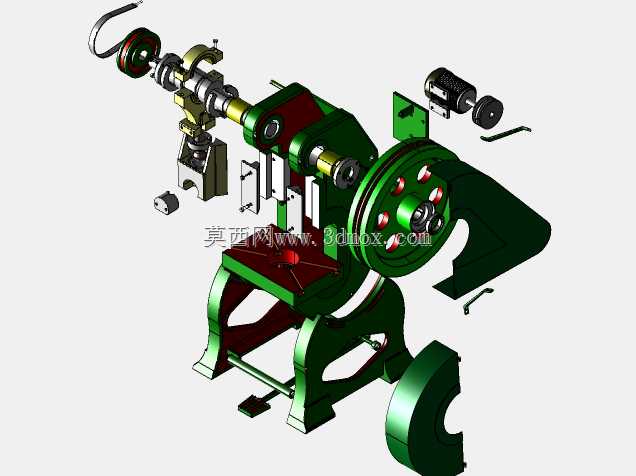

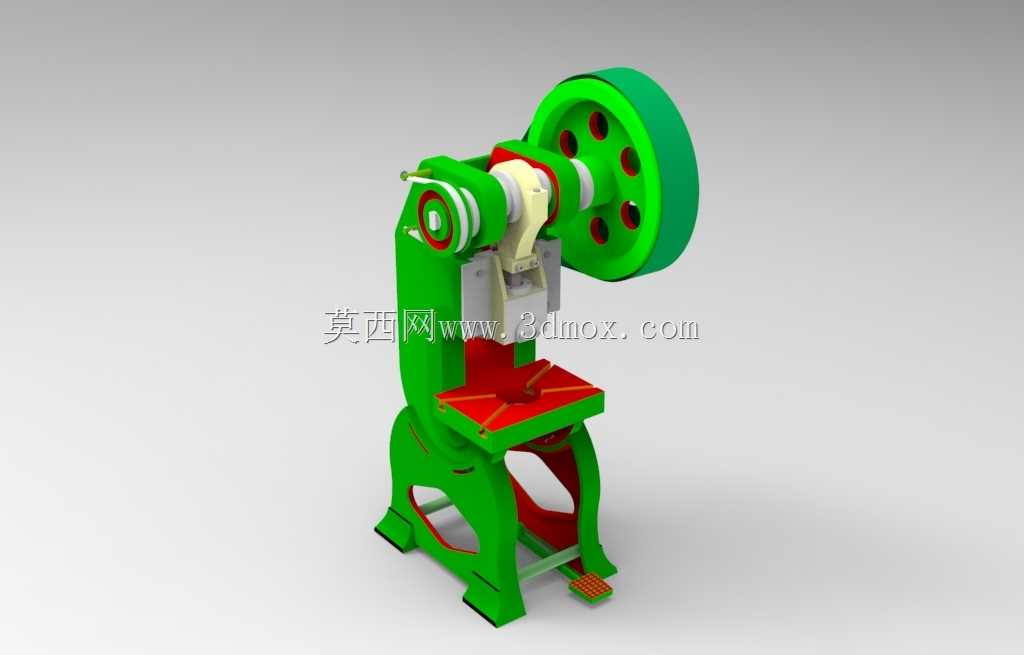

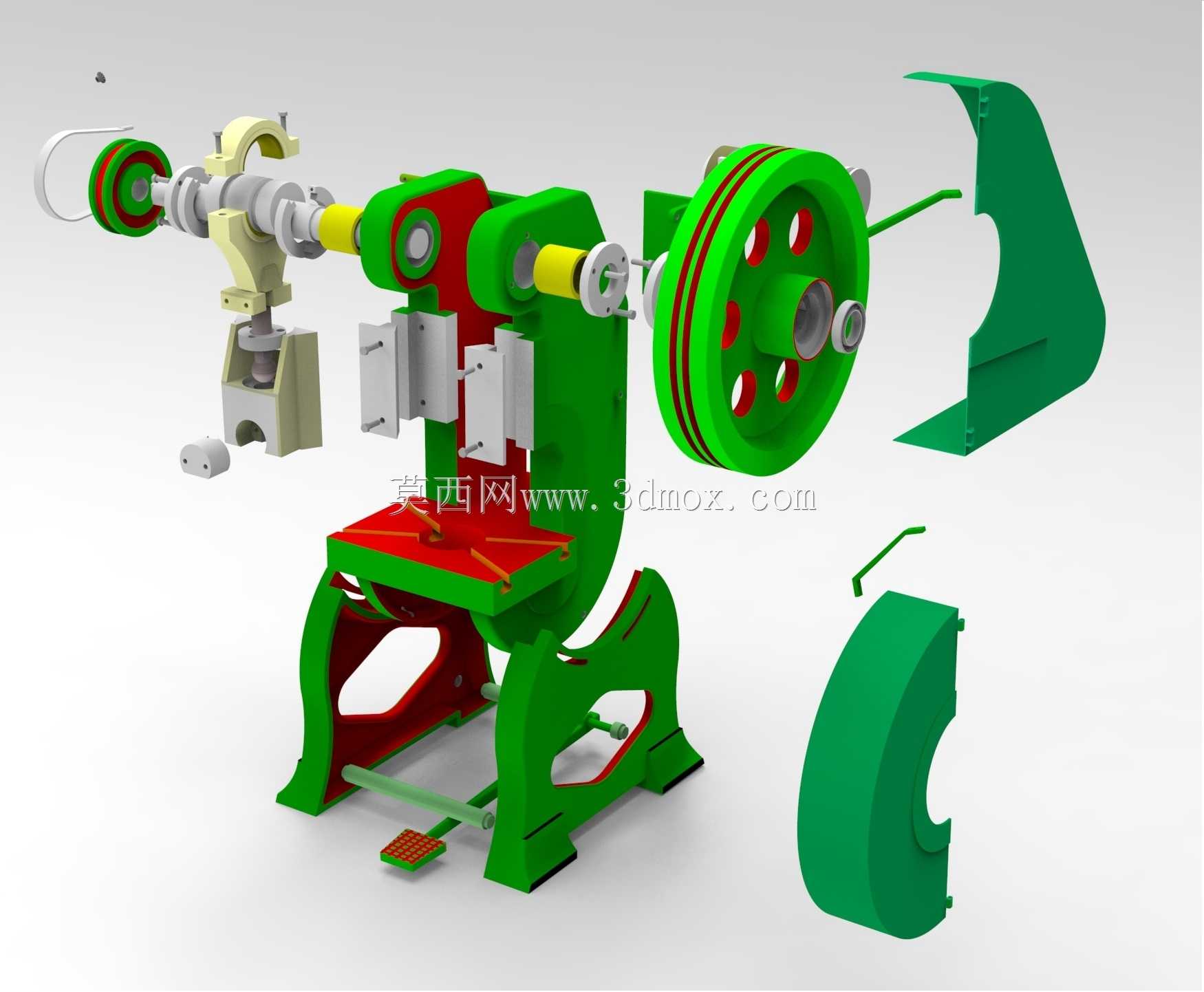

车间里老式冲床的连杆轴瓦偏磨问题，一直是小批量冲压加工里的隐性损耗源，偏心套与曲轴的配合间隙一旦因长期冲击变大，滑块下死点精度会飘出0.1mm以上，薄料冲裁直接出批量毛刺。这套拆解状态的冲床结构，把偏心执行端的所有配合面完全暴露出来，曲轴与偏心套的接合段做了台阶式定位，不是传统的光轴直套配合，台阶端面能承受部分轴向窜动的冲击力，避免轴瓦在反复启停时出现轴向滑移磨损。机身的立柱与底座采用一体化弯板构型，不是常见的分体螺栓拼接，拆解后能看到立柱内侧的加强筋顺着冲压受力的斜线方向布置，筋板厚度从底座到曲轴安装位逐渐收窄，既不会在冲压瞬间出现立柱张口变形，也能减少铸件的整体壁厚，降低浇铸时的缩孔风险。皮带轮的辐板开了六个扇形减重孔，孔边做了卷边强化，不是单纯的平板冲孔，高速运转时的风阻能降低近两成，同时卷边结构能抵消皮带拉力带来的辐板形变，避免轮槽偏磨导致皮带掉带。脚踏连杆的传动拐臂做了圆弧过渡，没有直角应力集中位，长期踩压不会出现拐臂根部断裂的问题，连杆与滑块的连接销采用带油槽的锥销，不是普通圆柱销，拆卸时不用硬敲，锥面的自锁特性也能避免冲床运转时销子窜出。安全护罩的拆分状态能看到罩体与机身的贴合边做了折弯扣边，不是平板直接贴在机身上，扣边能嵌入机身的预留槽里，冲压产生的震动不会让护罩发出共振异响，护罩的开合位做了隐藏式铰链，外部没有突出的螺栓头，不会勾挂操作人员的工作服。滑块的导轨面做了分段式镶条设计，不是整体导轨，磨损后只需要更换对应段的镶条，不用重新铲刮整个导轨面，镶条的调整螺钉从机身外侧就能操作，不用拆开护罩就能微调导轨间隙，适配不同厚度的冲压板材。
