CREAMP测试用称重传感装置结构设计

　　这款称重传感装置主要面向CREAMP测试场景开发，核心作用是在钢丝膏相关试验环节中，精准采集测试过程中的力值变化数据，为试验参数标定、性能验证提供可靠的力学反馈支撑。从实际应用场景来看，这类装置常集成在材料性能测试台、小型构件力学验证工位上，适配小量程、高精度的力值检测需求，尤其适合需要连续采集动态载荷变化的测试环节，能避免传统外置传感器安装同轴度偏差带来的测量误差。

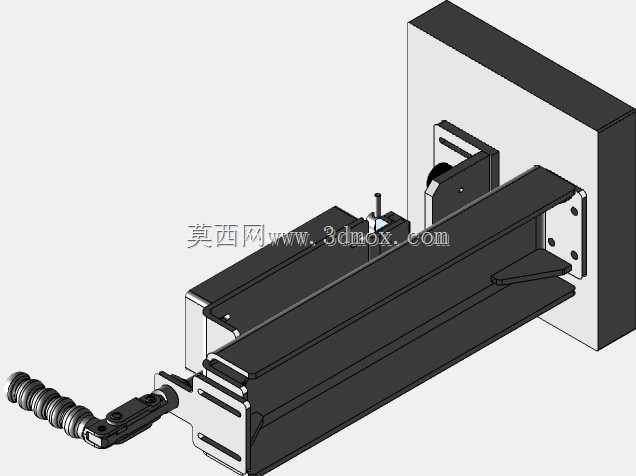

　　从结构设计思路上，装置采用悬臂梁式的受力布局，主体承载梁选用矩形截面的型材结构，在保证抗弯刚度的同时控制整体重量，受力端直接对接测试执行组件，也就是图中带波纹防护套的牵引连接端，这个部位专门做了铰接式连接头，能抵消测试过程中微小的偏载力矩，避免侧向力直接作用在传感核心区，影响测量精度。装置的安装基准面设置在后部的立式安装板上，安装板预留了对称分布的固定孔位，孔位间距按照标准工业安装间距设计，既可以直接固定在铝型材工作台上，也能适配专用测试台架的安装接口，安装时只需要保证安装面的平面度公差在0.05mm以内，就能满足传感单元的受力基准要求。

　　功能特性上，装置的传感核心集成在承载梁与安装板的衔接位置，外部做了封闭式的防护壳体，能阻挡测试过程中产生的粉尘、膏体飞溅物侵入传感区域，延长装置的无维护使用周期。牵引端的波纹防护套采用耐磨损的柔性材质，既能随牵引动作自由伸缩，也能对内部的传动衔接部件做物理防护，避免试验介质进入铰接缝隙造成卡滞。从安装边界来看，装置整体沿受力方向的伸出长度控制在合理范围内，不会占用过多测试工位的操作空间，侧向宽度适配常规测试工位的安装尺寸，垂直方向的高度预留了足够的接线空间，传感单元的信号输出接口设置在壳体侧部，走线方向不会与测试运动路径产生干涉。

　　在实际选型适配时，这类装置不需要额外做复杂的安装调试，只需要在首次使用前完成标准力值的标定，就能稳定输出测试数据，承载梁的刚性设计能保证在满量程载荷下的形变量控制在弹性形变范围内，不会出现塑性变形影响长期使用精度，铰接连接头的间隙做了精密控制，既保证动作灵活性，也不会因为连接间隙造成力值传递的滞后，完全满足CREAMP测试环节中对力值采集的重复性、稳定性要求。
