公厕模块用带弹簧线反射式光电传感组件

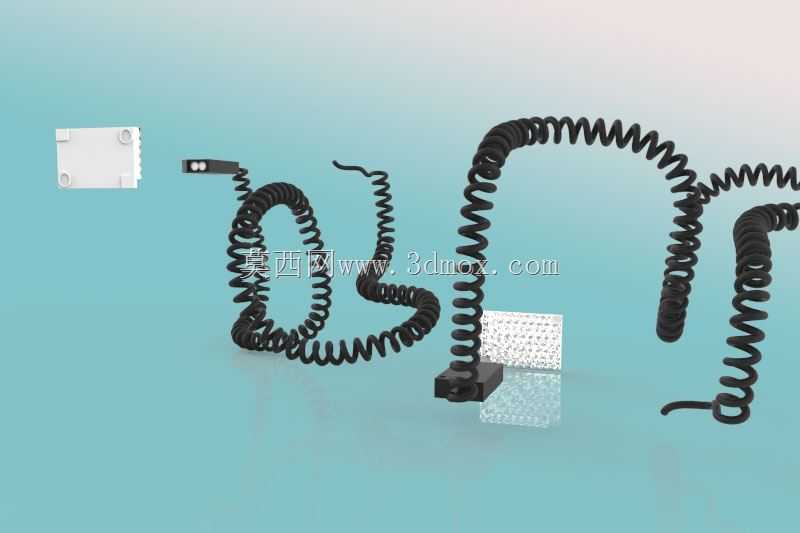

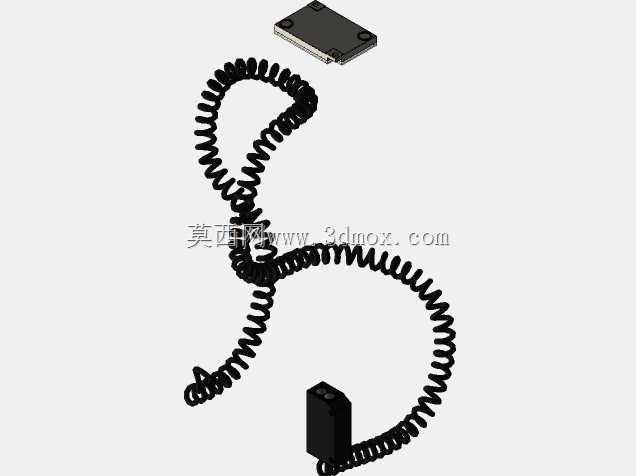

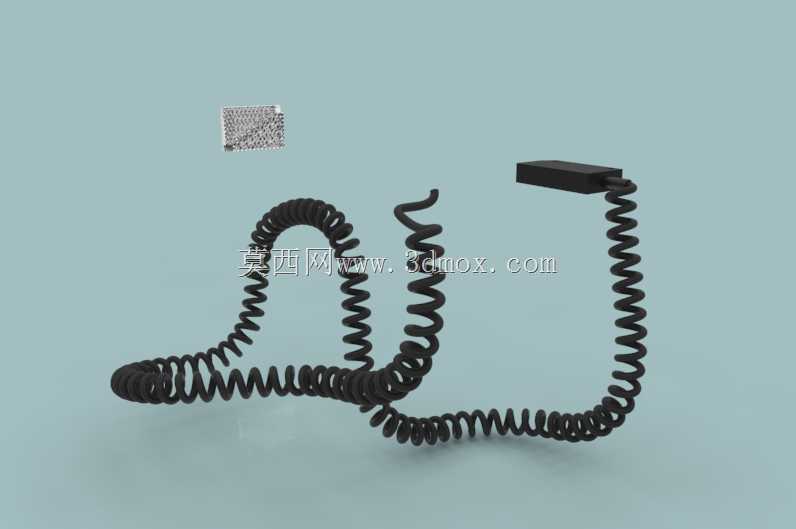

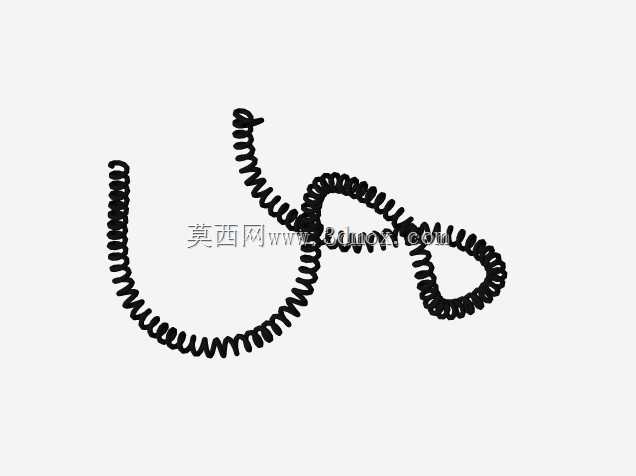

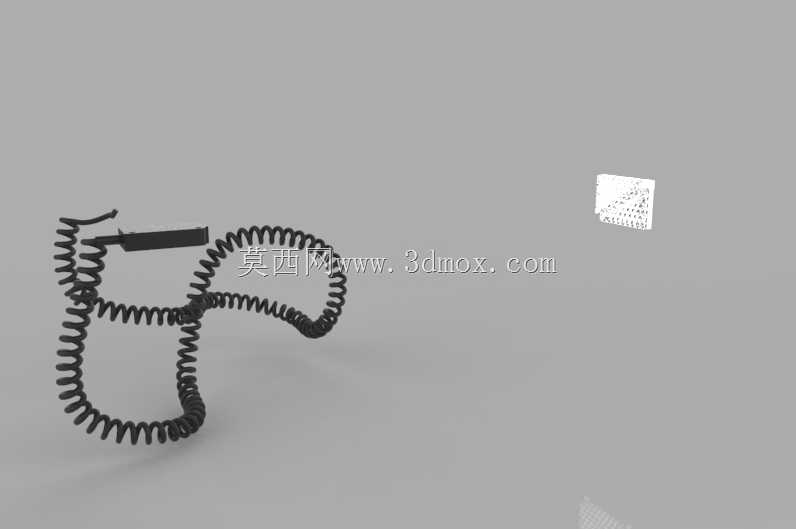

　　这套带反射板的光电感应组件，最初是为双单元公共厕所模块的感应触发需求做的配套结构设计，男女厕位各配置一套，分别对应不同厕间的人体存在检测与洁具触发逻辑。整套组件分为传感发射接收端、独立反射镜板、螺旋弹簧连接线三个核心部分，设计时首先考虑公共卫浴场景的高湿、多清洁药剂喷淋的使用环境，传感端外壳做了全密封的卡扣加超声焊接结构，出线位置做了锥形应力释放结构，避免长期拉扯导致线缆外皮破损。螺旋弹簧线的选型和走线形态是这套结构的设计重点，厕内安装时传感端通常固定在洁具上方的墙面或设备壳体上，反射板安装在对向位置，弹簧线的自然伸缩行程可以覆盖150mm到450mm的安装距离差，不需要额外裁剪接线，适配不同厕间的内部布局尺寸，

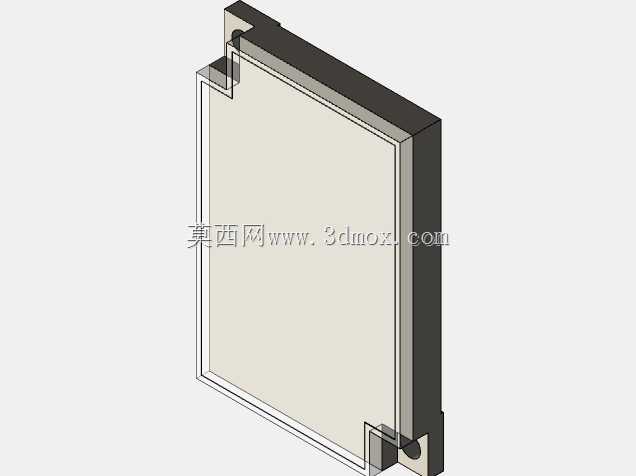

　　同时弹簧线的螺旋形态可以避免线缆垂落积累积水，也不会因为人员走动剐蹭导致勾挂。反射板采用了微棱镜阵列的结构设计，安装时不需要严格对准传感端的光轴，正负15度的角度偏差范围内都可以保证信号稳定触发，对于现场施工的容错率很高，不需要专业调试人员反复调整角度。传感端的安装边界做了通用化设计，背部预留了两个M3的螺丝安装孔位，同时兼容背胶粘贴的安装方式，不管是ABS材质的设备壳体还是瓷砖墙面都可以固定，安装孔距为32mm，和市面上主流的卫浴感应配件孔距通用，替换旧件时不需要重新打孔。实际使用中这套组件的触发距离可以覆盖0到1.2米的范围，完全满足厕间内人体存在检测的需求，不会因为人员侧身或者衣物遮挡出现误判，

　　弹簧线的耐弯折次数可以达到十万次以上，适配日常清洁、设备维护时的拉扯移位需求，不会出现线芯断裂的问题。设计时还特意将传感端的镜头做了内凹2mm的处理，避免清洁时抹布直接刮擦光学镜面，同时减少水雾在镜面的附着面积，降低高湿环境下的信号衰减概率，反射板的边缘做了R2的圆角处理，避免安装维护时划伤施工人员，整体结构没有外露的尖锐边角，符合公共卫浴设备的安全要求。
