电机绕组用钣金安装固定支架结构

　　在中小型电机的装配环节中，绕组安装的定位精度直接决定了电机运行时的动平衡表现与绝缘结构可靠性，这款钣金结构的安装板正是为适配特定规格电机的绕组端部固定需求开发的承载构件。从实际装配场景来看，该部件需要嵌入电机端盖与定子铁芯的预留间隙中，既要为绕组端部提供刚性支撑，避免电机启停、变速过程中绕组受电磁力作用产生位移磨损绝缘层，也要兼顾钣金件的轻量化特性，不会给电机整体重量带来过多额外负担。

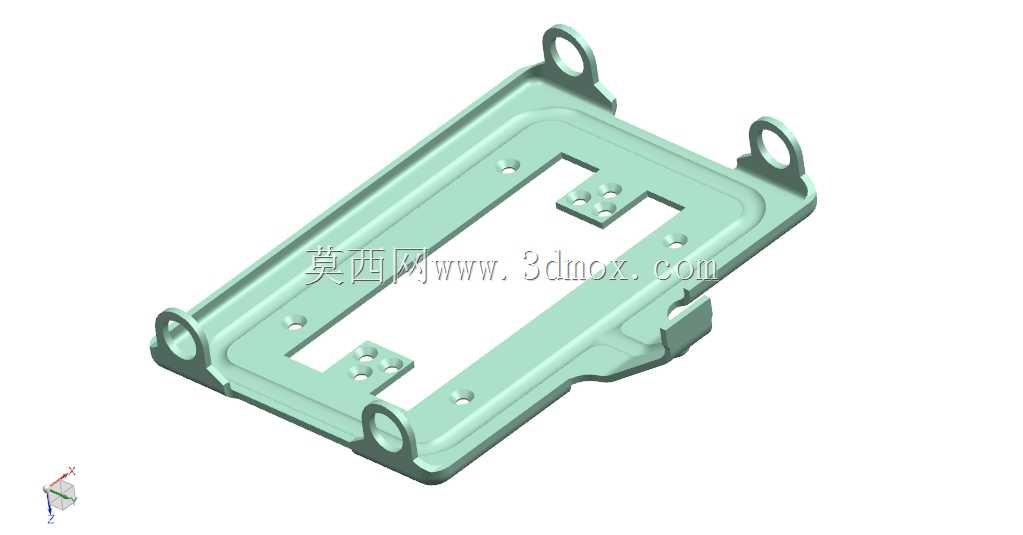

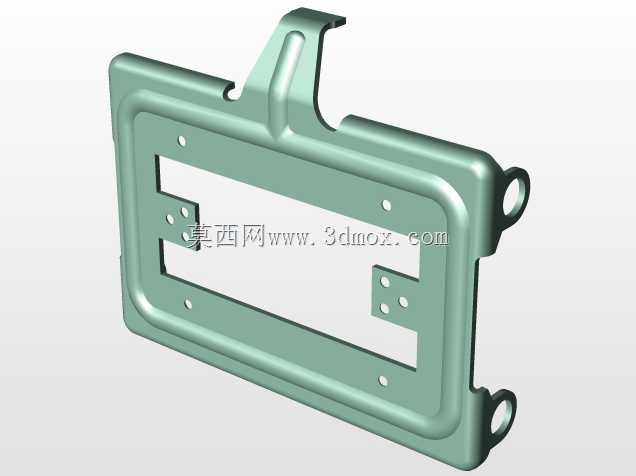

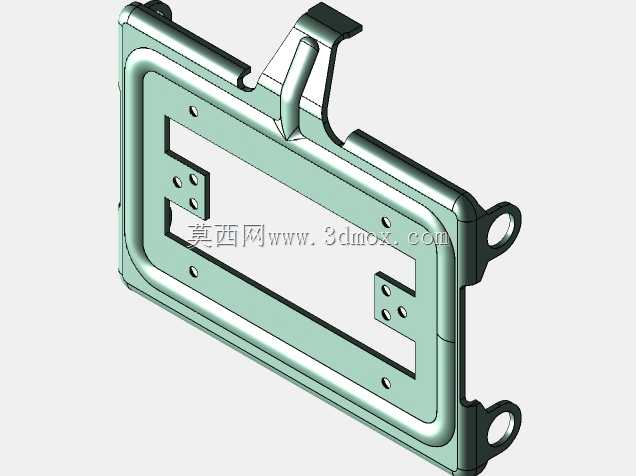

　　设计阶段优先选用冷轧钢板作为基材，采用一体冲压折弯成型工艺，减少拼接焊缝带来的应力集中问题。整体轮廓做了圆角过渡处理，避免尖锐边角在装配过程中划伤绕组的绝缘漆包线，板身主体的大尺寸镂空结构，一方面是为了避让绕组端部的凸起接线部位，给绕组的散热留出足够的空气流通通道，避免运行时局部积热加速绝缘老化，另一方面也能在保证结构强度的前提下尽可能降低板材用量，控制零件成本。

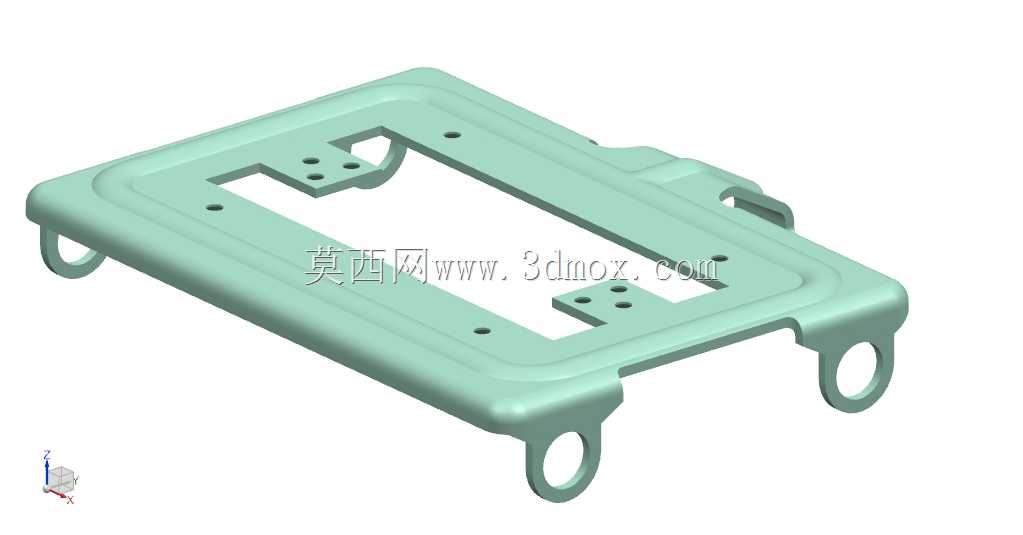

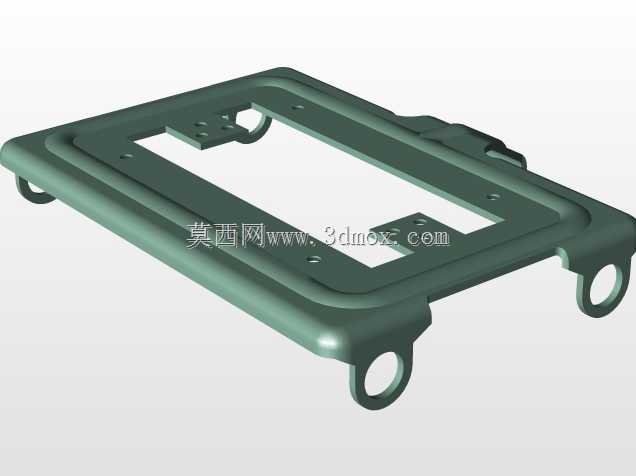

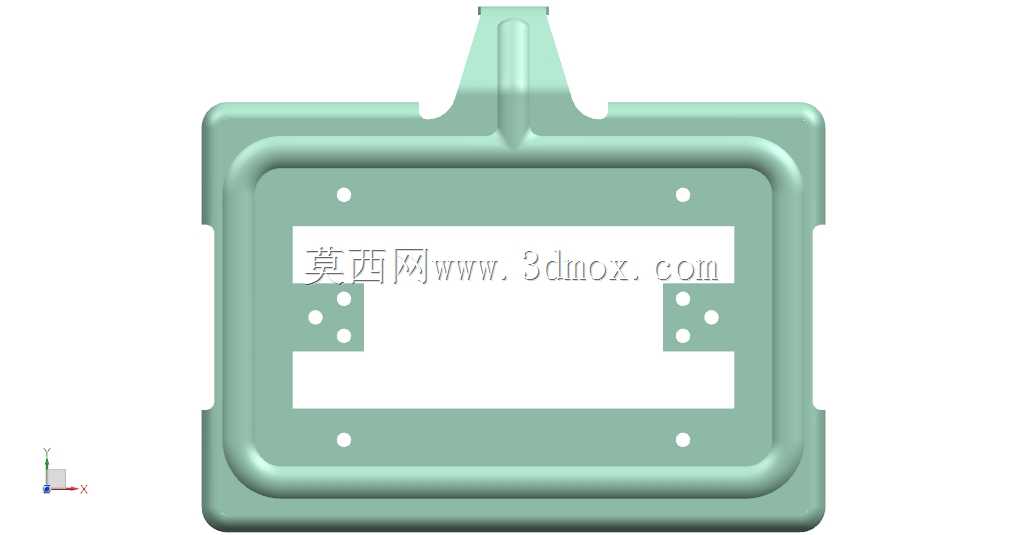

　　板面上分布的多组小孔分为两类，靠近镂空区域内侧的小孔是绕组绑扎固定位，装配时可以穿过绝缘扎带将绕组端部牢牢绑定在板面上，限制绕组的径向与轴向窜动；板身外侧的四个通孔则是与电机壳体的安装定位孔，孔位公差控制在±0.1mm范围内，保证安装后板面与定子端面的平行度符合装配要求，避免出现偏斜导致绕组与周边部件产生干涉。

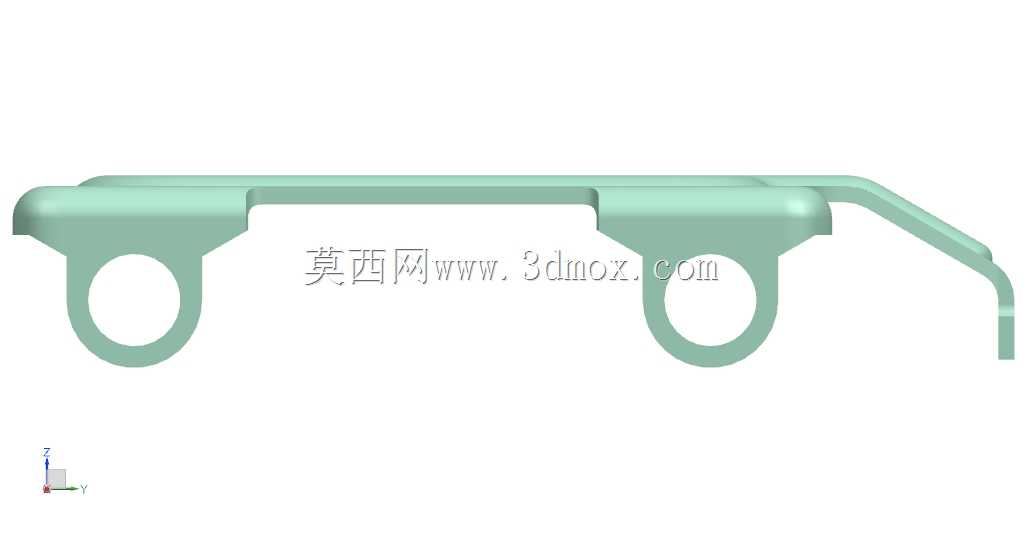

　　零件两侧延伸出的带孔吊耳结构，是为了适配电机总装时的辅助吊装与后续检修的拆卸需求，同时吊耳的折弯角度经过反复校核，刚好能卡入电机壳体的预留卡槽内，在螺栓锁紧前就能实现零件的预定位，降低流水线装配时的对位难度，提升装配效率。整个板面做了均匀的喷塑绝缘处理，即使在潮湿、多粉尘的工况下，也能避免钣金件与绕组之间产生导电通路，保障电机的电气绝缘性能。

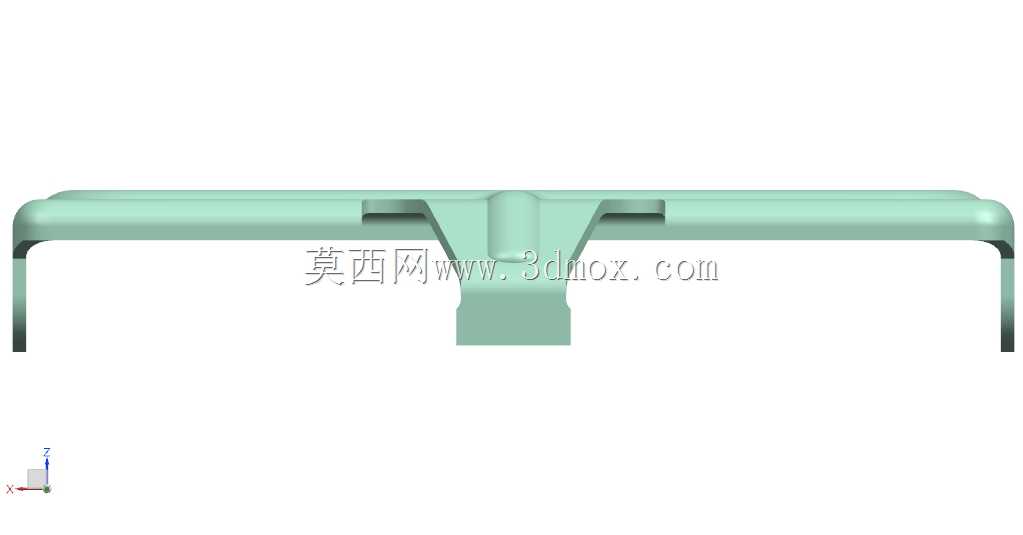

　　从安装边界来看，该零件的整体厚度控制在2mm，折弯翻边高度为5mm，刚好适配对应机座号电机的端部预留安装空间，不会与端盖的轴承室结构产生干涉，翻边结构也提升了整个钣金件的抗扭刚度，即使在电机长期运行产生振动的工况下，也不会出现板面变形导致固定失效的问题。
