镂空结构婴幼儿手摇铃注塑产品设计

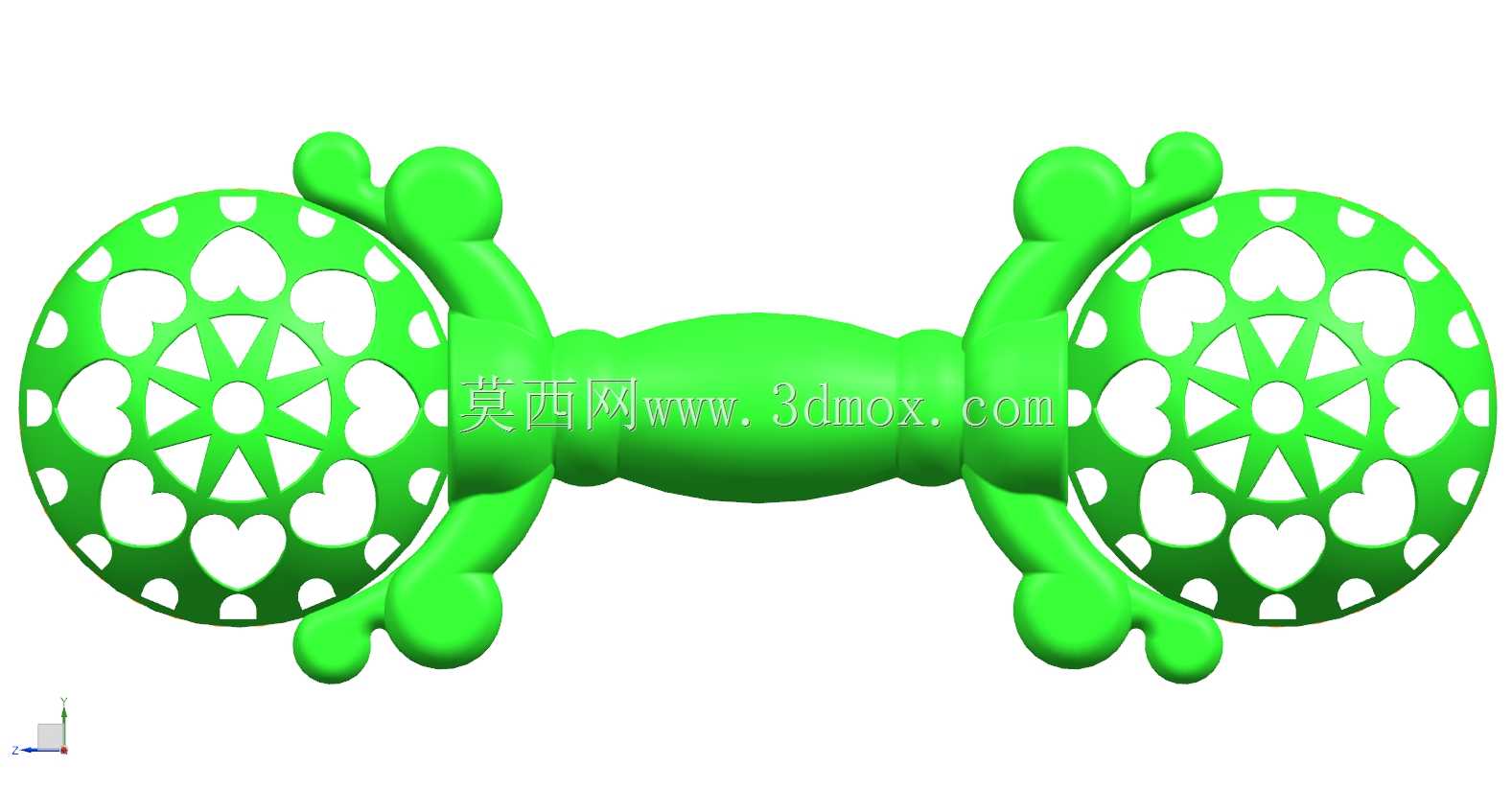

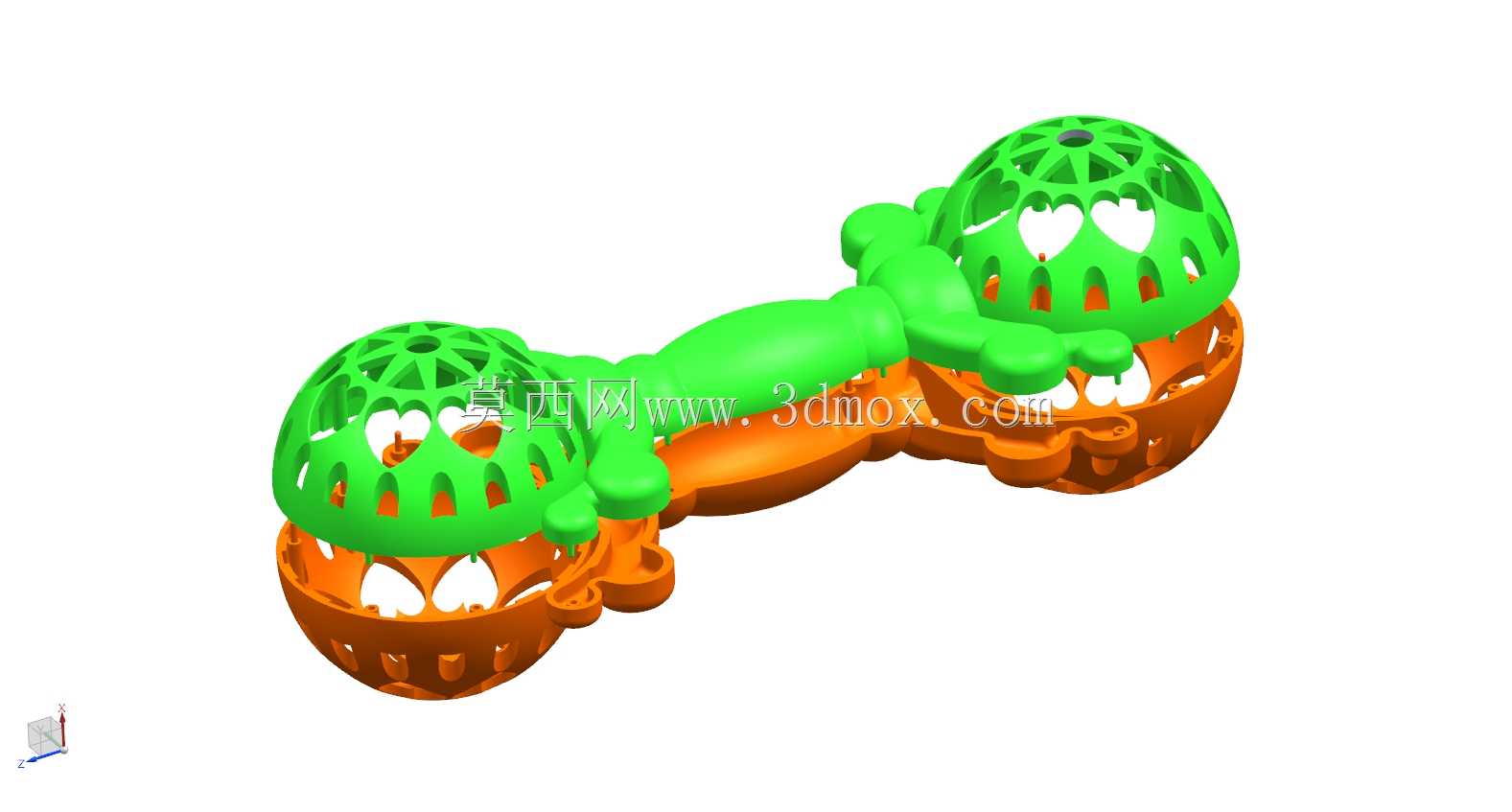

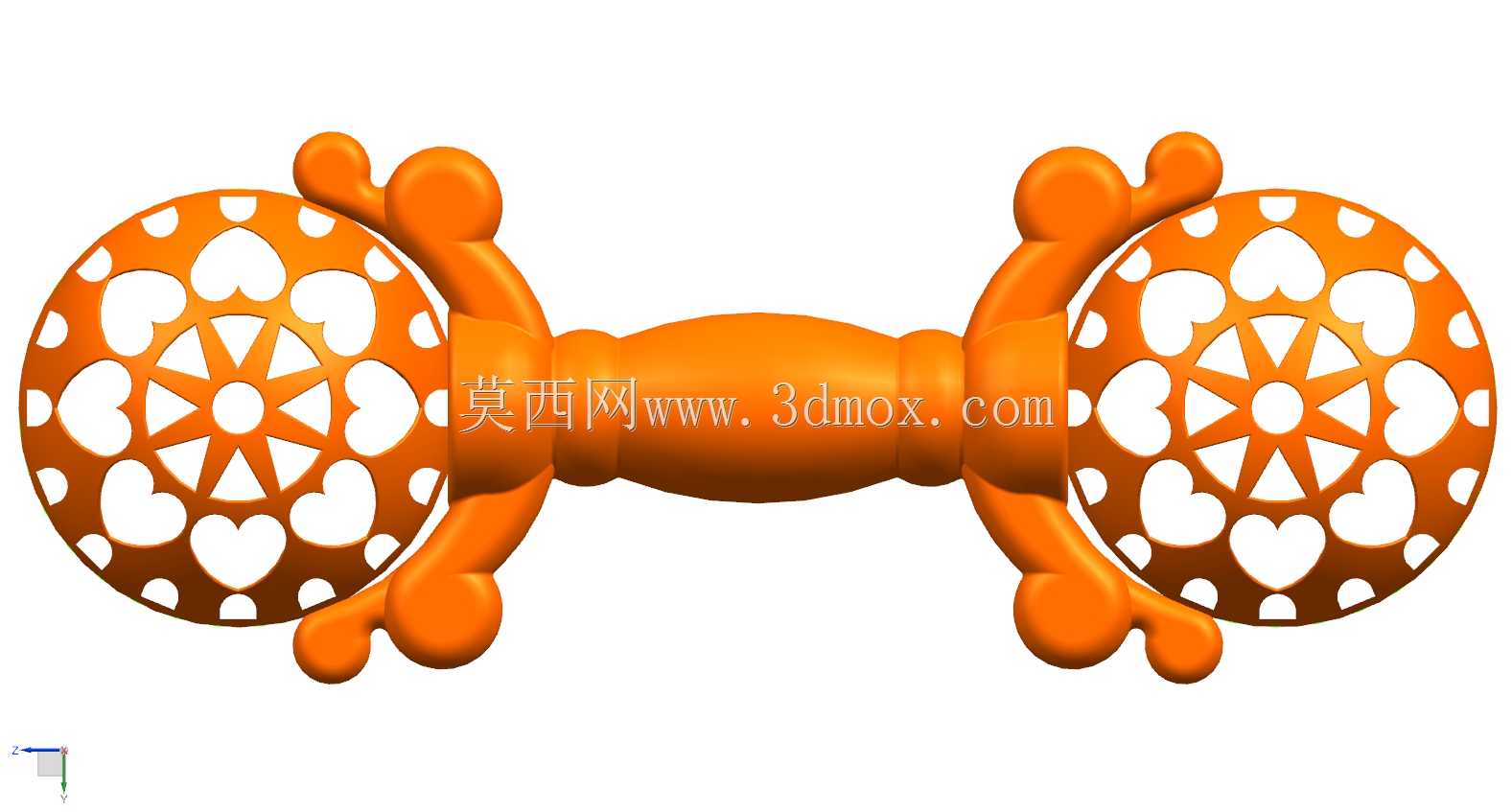

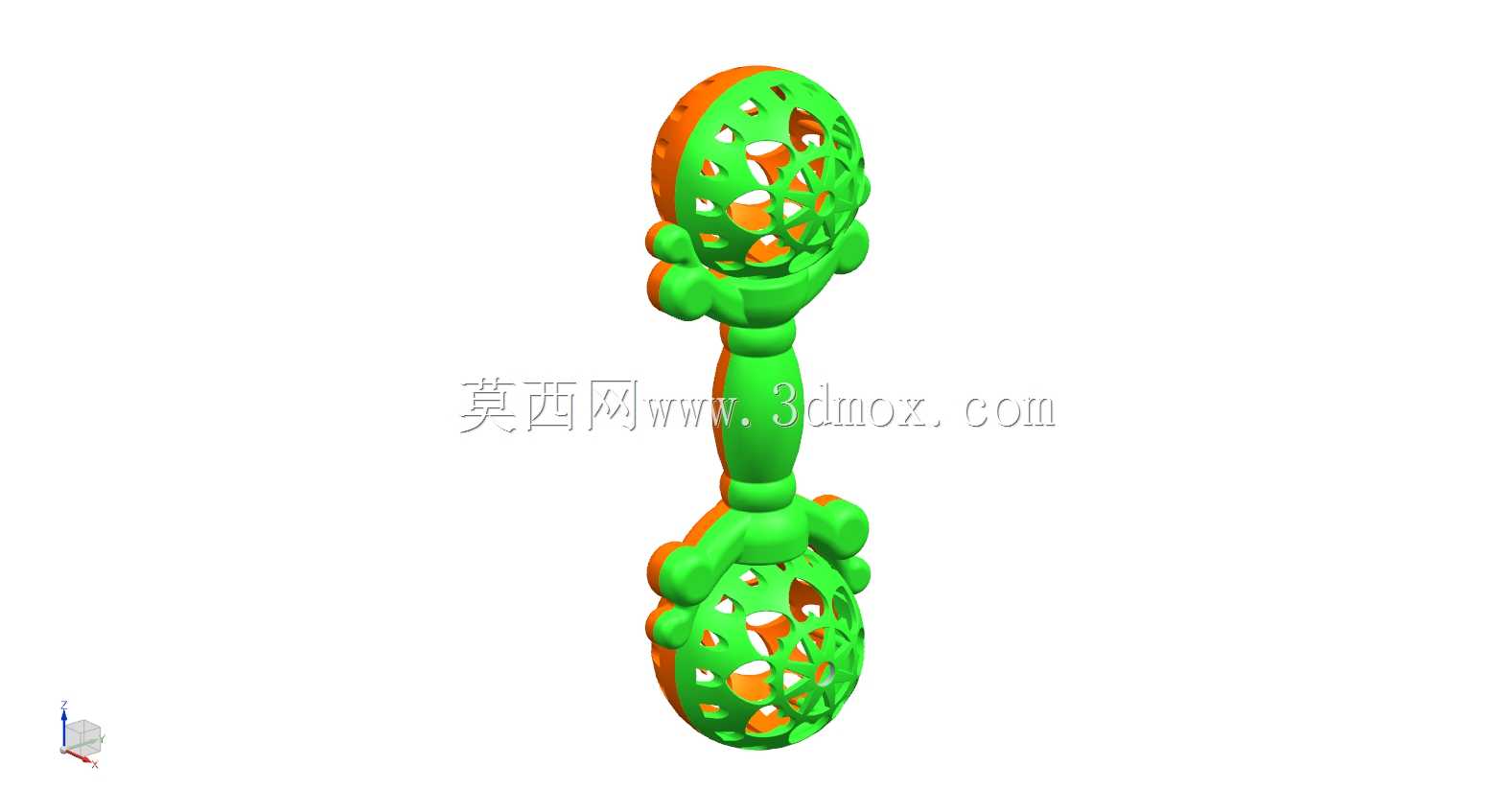

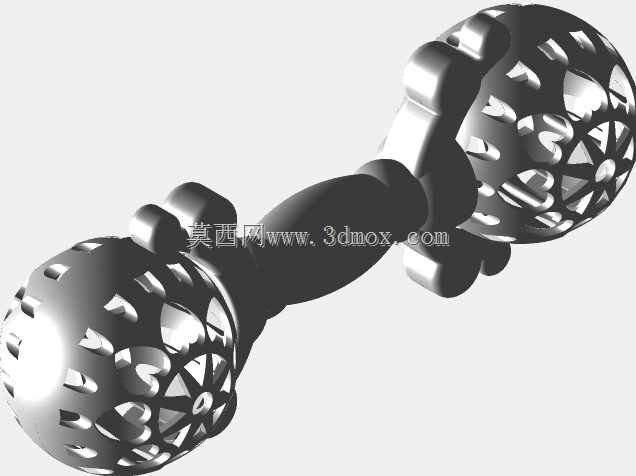

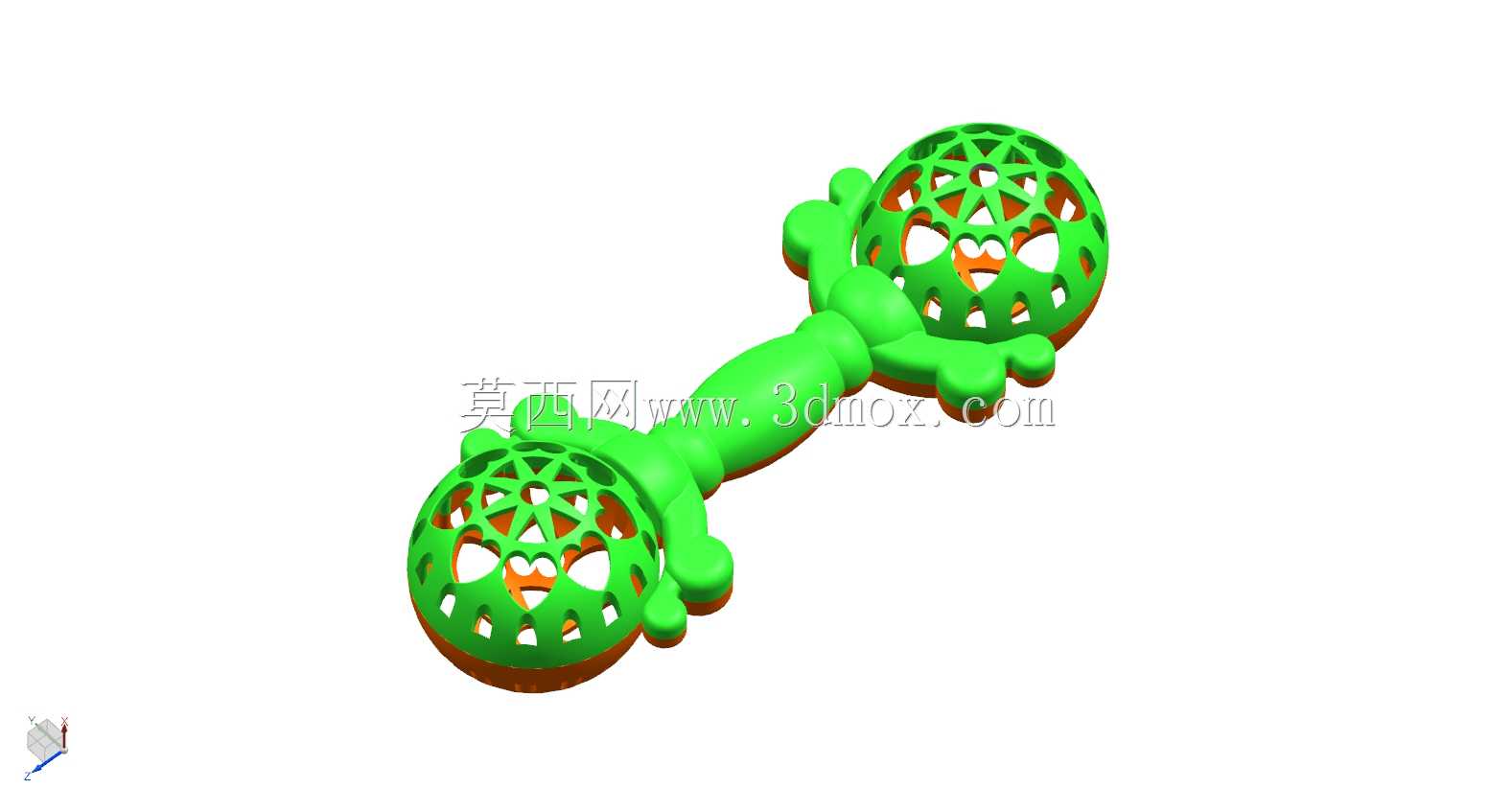

　　这款手摇铃的设计核心围绕婴幼儿使用场景的安全需求与交互体验展开，整体采用对称式哑铃形结构，两端为球形发声腔体，中间为贴合婴幼儿抓握弧度的握持段，整体无尖锐棱角，所有过渡位置均做R3以上的圆角处理，避免刮伤婴幼儿娇嫩皮肤。两端球形腔体采用整面镂空网格结构，网格筋条厚度均匀控制在1.8mm，既保证注塑成型时的熔体流动顺畅，避免出现缺胶、缩痕等成型缺陷，又能让腔体内部的发声珠晃动时的声响均匀透出，同时镂空结构可减少整体用料，降低产品重量，适配0-1岁婴幼儿的手部握持力量，避免过重导致的握持疲劳或掉落砸伤。

　　中间握持段采用符合人体工学的收腰弧面设计，表面做细微的磨砂纹理处理，增加握持时的摩擦力，防止婴幼儿手汗较多时出现打滑脱手的情况，握持段直径设计为28mm，刚好适配该年龄段婴幼儿的手掌围度，抓握时无需过度用力即可稳固持握。两端球形腔体与中间握持段的连接位置做加厚过渡处理，壁厚从握持段的2mm平滑过渡到球腔的1.8mm，避免壁厚突变导致的注塑应力集中，提升产品整体的抗摔性能，满足婴幼儿玩具频繁掉落的使用场景需求。

　　发声腔体内部预留直径15mm的密封空腔，内置3颗直径8mm的光滑圆珠，晃动时圆珠碰撞腔体内壁产生柔和声响，声响分贝控制在60分贝以内，避免损伤婴幼儿尚未发育完全的听力。镂空网格的开孔尺寸严格控制在5mm以下，符合玩具安全标准要求，防止婴幼儿手指伸入孔洞造成卡夹伤害，同时网格的筋条边缘全部做圆弧钝化处理，无锋利毛边。整个产品采用一体注塑成型工艺，分型面设置在握持段的中心位置，浇口采用潜伏式浇口设计，成型后浇口痕迹隐蔽，不会在产品外表面留下明显瑕疵，减少后续打磨工序的工作量。产品整体外轮廓最大直径为55mm，总长度为120mm，安装与注塑生产时，模具采用一模四腔布局，流道采用平衡式布置，保证每个型腔的注塑压力、熔体填充时间一致，确保成型后的产品尺寸一致性，成型周期控制在25秒以内，适配批量注塑生产的效率要求。
