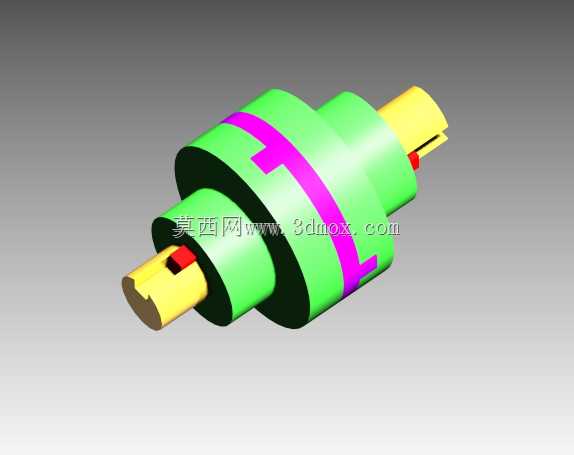

在各类通用传动设备的轴系布局中,两轴端的安装对中误差是结构设计阶段必须提前考量的问题,这类滑块式挠性联轴器正是为适配这类工况设计的传动连接件。从实际应用场景来看,这类结构常出现在中小功率的轻工输送设备、小型机床进给轴、纺织机械传动单元等场景中,这类场景往往不具备高精度的安装对中条件,设备运行过程中还会因机架受力变形、轴承磨损间隙、热胀冷缩位移带来附加的径向偏移,刚性联轴器无法适配这类偏移量,强行使用会加剧轴承受力、引发轴系振动甚至断轴故障,而这类滑块联轴器可以通过中间滑块的相对滑动,补偿两轴间的径向偏移,同时稳定传递额定转矩。从结构设计逻辑来看,该联轴器分为左右两个带榫槽的半联轴节,以及中间带十字凸榫的滑块盘,
两个半联轴节分别通过键连接与两侧传动轴固定,中间滑块的两侧凸榫分别嵌入两个半联轴节的凹槽内,当两轴存在径向错位时,滑块可在凹槽内做小幅滑动,以此抵消偏移带来的附加载荷,同时不会出现传动间隙,保证传动的同步性。外形与安装边界方面,半联轴节的轴孔直径根据适配轴径做对应匹配,键槽尺寸符合普通平键的安装标准,整体外径根据传递转矩的大小做梯度设计,安装时无需额外调整复杂的预紧结构,只需将两个半联轴节分别固定在轴端,装入中间滑块后即可完成装配,轴向占用空间紧凑,不会额外增加轴系的轴向长度负担。设计过程中需要注意,滑块与榫槽的配合间隙要控制在合理范围,间隙过小会导致滑动卡滞,无法起到补偿偏移的作用,间隙过大则会带来传动冲击,加剧部件磨损,
同时滑块的材质通常选用具备自润滑特性的尼龙或者耐磨合金,降低滑动过程中的摩擦损耗,延长部件的维护周期。实际选型过程中,需要根据轴系的额定转矩、最高运行转速、最大允许径向偏移量来匹配对应规格的联轴器,避免选型过小导致转矩传递不足引发滑块碎裂,也要避免选型过大带来不必要的空间占用与成本浪费。这类联轴器不适合高速重载的传动场景,因为高速状态下滑块的偏心滑动会带来额外的离心力,加剧振动与磨损,在适用的转速区间内,这类结构的传动效率高、维护简便、成本低廉,是中小功率传动场景下解决轴系对中误差的可靠选择。
