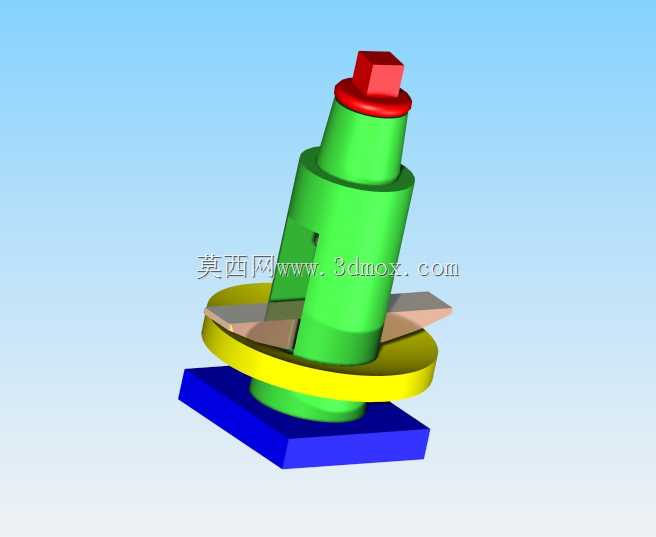

在常规金属切削加工场景中,刀架作为车床、专用组合机床的核心功能部件,直接承担刀具装夹定位、工位切换的核心作用,其结构刚性、定位精度会直接传导至工件最终加工尺寸公差与表面粗糙度表现。这款立式结构刀架采用阶梯式锥柱主体作为核心承载基体,底部设置方形安装基座,可通过螺栓紧固直接固定在机床中拖板的安装工位上,基座与上层回转支撑面之间设置环形限位凸台,既能够承担切削过程中产生的径向切削力,也可避免回转工位切换时出现轴向窜动问题。主体锥柱结构沿轴向开设刀具安装槽位,可同时装夹多把不同切削用途的刀具,涵盖外圆车削、端面切削、切槽等常规加工工序的刀具装夹需求,无需频繁停机更换刀具,能够有效缩短单件加工的辅助工时。顶部设置方形锁紧压块与环形压紧垫片,
当工位回转到位后,顶部锁紧机构动作,通过压块向下施加锁紧力,配合锥面的自锁特性,将整个回转刀体牢牢锁定在目标工位,抵消切削过程中产生的振动,避免刀具让刀导致的加工尺寸超差。从安装边界来看,底部方形基座的安装孔位采用通用机床刀架安装孔距设计,可适配多数普通卧式车床、小型专用切削机床的拖板安装尺寸,无需额外加工过渡连接板即可完成换装。设计过程中优先考虑了受力传递路径的合理性,切削过程中刀具承受的主切削力通过刀体直接传递至底部方形基座,再传导至机床拖板,整体力流路径短且无应力集中拐点,可有效降低长期使用后的结构变形量。回转支撑面采用环形平面接触设计,相比点接触式支撑结构,接触面积更大,单位面积承压更小,
长期回转磨损后可通过调整垫片补偿磨损量,延长部件整体使用寿命。刀体侧面的刀具安装槽采用定位面与压紧面分离的设计,刀具装入后通过侧向压紧螺钉锁定,定位面直接贴合刀体加工基准面,可保证刀具装夹后的重复定位精度控制在合理公差范围内,满足常规半精加工作业的精度要求。
