双翘滑板曲面结构三维数模

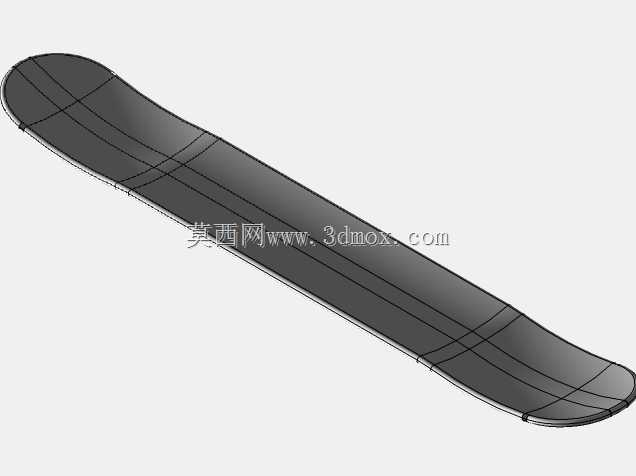

　　这款滑板甲板的三维数模，核心围绕曲面成型逻辑搭建，没有加入脚窝防滑纹理、安装孔位、包边封层这类细节特征，主体仅保留基础曲面轮廓与投影构造曲线，建模过程未严格遵循实物等比例缩放，更偏向于曲面建模逻辑的练习载体，适合刚接触复杂曲面构建的设计人员熟悉投影曲线、曲面放样、曲率连续调整的操作逻辑。从实际应用场景来看，滑板甲板作为整板的核心承载构件，日常使用中需要承接使用者站立时的全部载荷，同时在做 Ollie、尖翻这类动作时，要承受板面两端反复的冲击形变，因此在实际产品开发阶段，甲板的曲面弧度、两端翘起高度、板身宽度都需要结合使用人群的脚型尺寸、动作习惯做针对性调整。数模里呈现的对称双翘轮廓，是目前街式滑板最通用的外形结构，

　　板身中部的平缓区域对应站立站位区，两端上翘的弧形部分既方便带板起跳时的脚位发力，也能在落地时分散冲击载荷，避免应力集中导致的板身断裂。在设计思路层面，这个数模采用投影曲线作为曲面构建的骨架，先在不同基准面上绘制对应截面的轮廓线，通过投影命令将曲线映射到预设的基准曲面上，再通过放样命令生成连续的板身曲面，这种建模方式可以快速调整板身的弧度变化，不需要反复修剪曲面边界，对于前期方案阶段的轮廓推敲效率很高。从安装边界的角度考虑，实际量产的滑板甲板需要预留桥钉安装孔位，孔位的排布间距需要匹配主流支架的安装孔距，通常前后支架的安装孔中心距在35厘米到40厘米区间，板身整体长度多在78厘米到82厘米，宽度根据使用场景从19厘米到22厘米不等，

　　板尾的翘起角度通常比板头略小，方便做板尾点地的动作。这个数模虽然省略了安装孔、板边倒角、层压结构这些细节，但基础曲面的曲率过渡符合常规滑板的形态特征，可以作为后续细化设计的基础框架，设计人员可以在这个曲面基础上添加防滑砂纸区域标识、桥钉安装位、板头板尾的防撞包边结构，也可以根据不同使用场景调整板身的弧度参数，比如用于速降的长板甲板需要降低两端翘起高度，增加板身整体长度来提升高速滑行的稳定性，而用于自由式动作的小鱼板则需要缩小板身尺寸，加大板尾翘起角度来提升动作灵活性。在曲面质量检查层面，这个数模的曲面没有出现曲率突变的褶皱区域，所有过渡位置的G1连续都符合要求，虽然没有做细节特征，但基础曲面的质量可以满足后续细化、结构校核、

　　3D打印打样的使用需求，设计人员可以基于这个基础模型，叠加不同层数的枫木层压结构参数，模拟不同板身厚度下的形变特性，结合有限元分析校核冲击载荷下的应力分布，优化板身的厚度分布，在保证结构强度的前提下降低板身整体重量。
