LM6型直线轴承精密三维建模作品

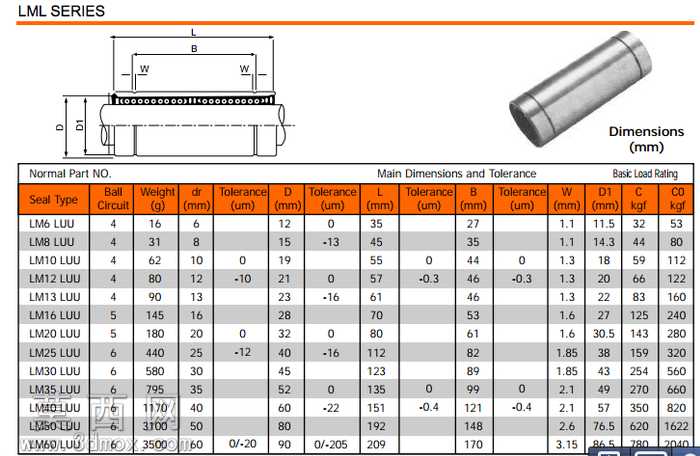

本次建模对象为LM6规格直线轴承，属于LML系列紧凑型直线运动部件，建模全程围绕零件实际结构与尺寸参数展开，首先依据官方尺寸表提取核心参数：内径6mm、外径12mm、总长35mm，同时核对各公差带数值，确保模型尺寸精度符合工业使用要求。建模初期先构建轴承外圈的圆柱基体，采用回转特征生成整体筒状结构，对外圈两端的倒角做精细化处理，还原真实零件的安装导向结构；随后构建内部保持架结构，依据钢球排布规律，先绘制单颗钢球的安装位特征，通过圆周阵列完成整圈保持架兜孔的建模，保证每颗钢球的安装位置均匀分布，匹配轴承的滚动运动轨迹。钢球部分按照参数表中4粒钢球的配置，直径匹配6mm规格对应的滚动体尺寸，将钢球与保持架做装配约束，还原滚动体在保持架内的活动间隙，同时构建内圈与外圈的滚道结构，确保滚道曲率与钢球完全贴合，还原直线轴承的滑动-滚动复合运动结构。材质渲染阶段，外圈与内圈采用轴承钢材质，调整金属材质的粗糙度与反射参数，呈现淬硬钢件的哑光金属质感，表面添加细微的磨削纹理，还原精密机加工零件的表面特征；保持架采用工程塑料材质，设置合适的漫反射与低反光参数，区分于金属部件的视觉效果；钢球部分采用高抛光铬钢材质，提高反射强度与高光清晰度，还原滚动体的光亮表面特征。建模过程中对零件的细节结构做了完整还原，包括外圈表面的型号标识刻印位、两端的密封槽结构，确保模型不仅具备外观展示性，同时可用于虚拟装配、运动仿真等工程场景。设计思路上优先保证结构的准确性，所有尺寸严格对照参数表建模，未做简化或失真处理，各部件之间的装配间隙符合实际零件的配合公差，可直接导入装配环境完成直线运动机构的模拟，同时模型保留了完整的特征树，方便后续根据同系列其他型号参数快速修改生成对应规格的轴承模型，适配不同的设计使用需求。
