快装式金属抱箍紧固夹具结构设计

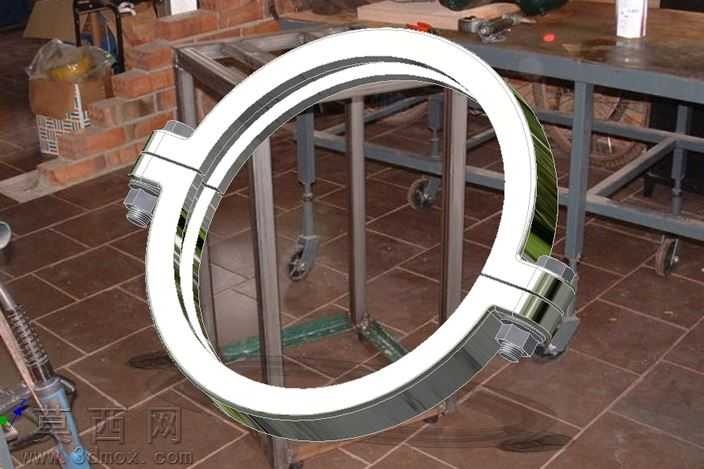

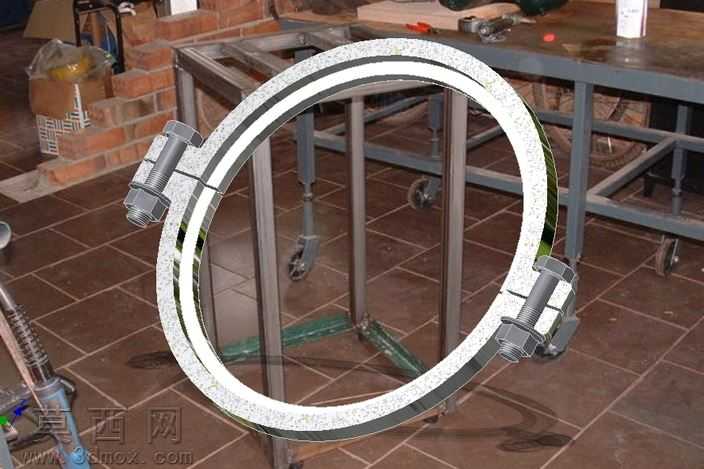

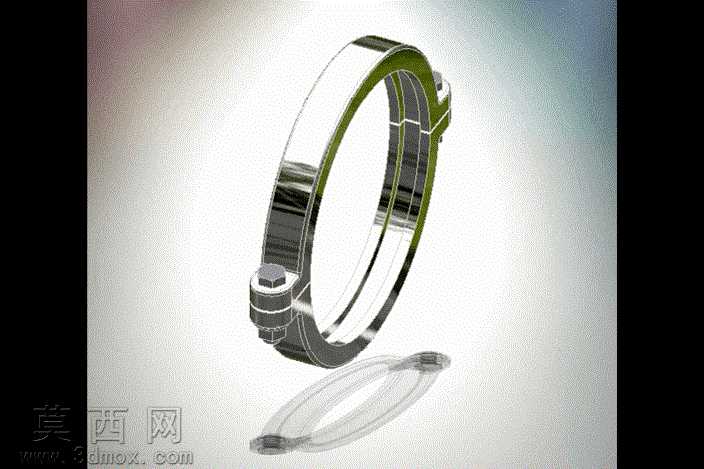

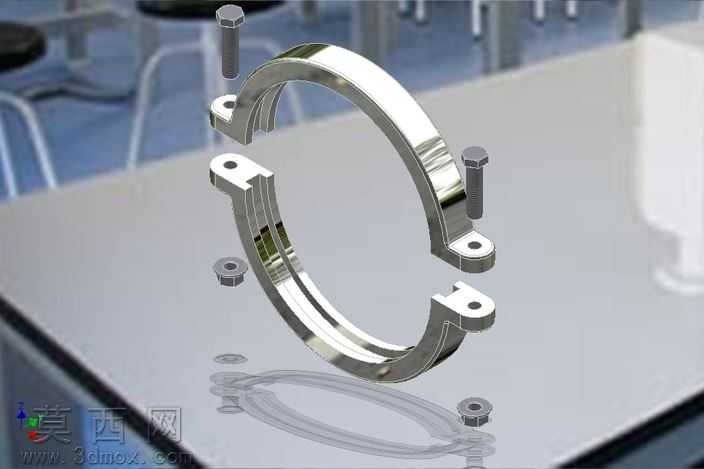

本作品为快装式金属抱箍紧固夹具三维模型，整体采用环形开合式结构设计，建模过程中严格遵循机械加工公差规范，对各部件的配合间隙做了精准设定，保证虚拟装配后各运动部件无干涉、装配关系完全符合实际生产要求。建模阶段首先绘制环形箍体的截面草图，通过扫掠特征生成主体环形结构，对箍体的开合铰接端做了局部加厚处理，提升该受力集中部位的结构强度，同时在铰接位置预留销轴装配孔，孔位做了倒角处理避免应力集中。锁紧端采用螺栓螺母配合的紧固结构，建模时还原了螺栓的外螺纹细节、螺母的六角防滑结构，以及配套的平垫结构，保证锁紧结构的受力传递路径清晰合理。材质设定上，箍体主体采用抛光不锈钢材质，通过调整材质反射参数、粗糙度数值，还原金属表面的高光反射与细腻金属质感，螺栓螺母部分采用镀锌钢材质，与主体不锈钢材质形成细微的视觉区分，铰接销轴部分做了硬质合金的材质设定，突出耐磨部件的材质特性。渲染阶段采用三点布光方案，主光源从侧上方打光突出箍体的环形曲面轮廓，辅光源补全暗部细节避免阴影死黑，背景采用渐变浅灰色调突出金属件的质感，同时添加了半透明的投影效果，增强模型的空间立体感。结构设计上，该抱箍可通过开合结构快速套设在圆形管件外侧，通过拧紧端部的螺栓螺母实现对管件的抱紧固定，箍体内侧可根据使用需求加装防滑胶垫提升摩擦力，整体结构拆装便捷、紧固力均匀，可广泛应用于管路固定、线缆束紧、零部件连接等场景，建模过程中对所有棱角位置都做了圆角处理，既符合实际五金件的加工工艺要求，也避免锐边带来的使用安全隐患，各部件的壁厚经过力学模拟验证，在保证足够结构强度的前提下尽可能降低材料用量，兼顾实用性与经济性。
