发动机活塞连杆组件结构设计展示

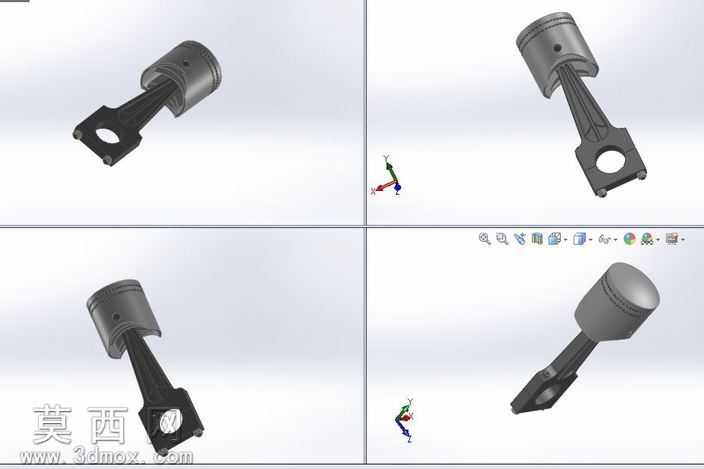

本作品为发动机核心往复运动部件活塞连杆组件的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先依据内燃机活塞的典型尺寸规范，绘制活塞头部的截面轮廓，通过旋转凸台命令生成活塞基体，后续依次切割出活塞环槽、活塞销座孔、裙部减重凹腔等结构，保证活塞顶部燃烧室凹坑、环岸厚度、销孔同轴度等关键尺寸符合设计公差要求。连杆部分采用分体式建模思路，先绘制连杆杆身的工字形截面轮廓，沿大小头中心连线进行扫描生成杆身主体，再分别构建连杆大头的分体轴承盖、小头的衬套安装孔结构，通过配合约束将活塞销、活塞、连杆组装为完整组件，还原真实的装配关系。材质与渲染阶段，为活塞赋予铸铝合金材质，调整金属粗糙度参数模拟活塞表面经机加工后的细腻金属质感，为连杆赋予调质合金钢材质，添加轻微的表面氧化纹理区分不同零件的材质特性，场景中添加柔和的环境光与定向补光，多角度调整视角展示组件的不同方位结构，清晰呈现活塞裙部的型线特征、连杆杆身的加强筋结构、大小头的连接过渡形态。设计过程中重点考量组件的运动适配性，活塞销孔与活塞销采用间隙配合设定，连杆大头孔预留轴瓦安装空间，整体结构在满足强度要求的前提下尽可能做轻量化处理，活塞内部的加强筋、连杆杆身的工字形截面均经过结构优化，在降低组件整体重量的同时保证往复运动过程中的结构刚度，避免高速运动下产生形变失效。模型完成后通过多视角剖切与角度调整，完整展示组件的内部构造与外部轮廓，清晰呈现各零件之间的装配位置关系，还原活塞连杆组件作为发动机动力传递核心部件的结构特征，可用于内燃机结构教学、零部件设计参考等场景。
