蒸汽引擎长管总成结构三维设计

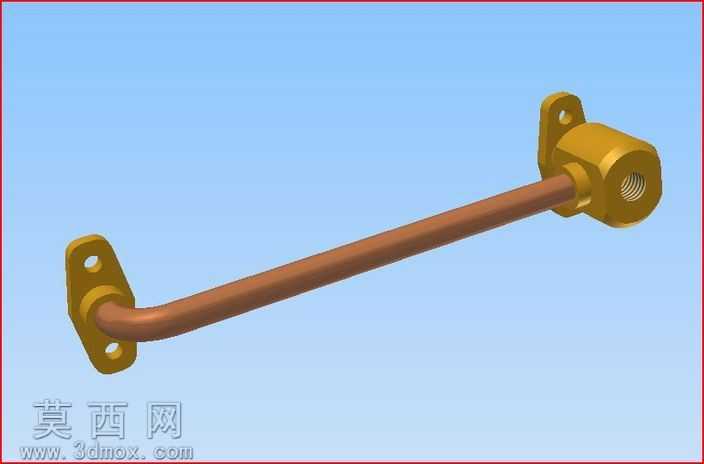

本作品为蒸汽引擎配套长管总成的三维参数化建模成果，建模过程严格遵循蒸汽动力系统管路的实际装配逻辑与工况需求，采用Autodesk Inventor完成全参数化特征构建，确保各结构尺寸可根据引擎排量、管路压力参数灵活调整适配。建模初始阶段先梳理长管总成的功能逻辑：该部件承担蒸汽介质的定向输送功能，同时需要适配引擎缸体与对应安装基座的装配定位，因此整体结构分为两端安装接头、中部输送长管两大核心部分。两端接头采用带双安装孔的法兰式定位结构，建模时先绘制法兰安装面的二维草图，精准定位两个螺栓过孔的中心距与孔径，通过拉伸特征生成法兰基座，再构建接头内部的内螺纹连通孔，螺纹特征采用标准机械牙型参数构建，保证与对应外接管路的螺纹连接密封性与配合精度；其中一端接头与长管采用直角弯折过渡结构，弯折处做圆角平滑处理，避免蒸汽流通时的直角阻力损耗，同时降低管路弯折处的应力集中风险。中部输送长管采用等径圆管结构，建模时通过扫掠特征沿预设的空间路径生成管体，管体内壁做光滑处理，外壁赋予铜质金属材质，还原传统蒸汽管路的铜质管材特性；两端接头与长管的连接位置做贴合面的过盈配合结构设计，模拟实际生产中的钎焊装配效果，保证连接位置的结构强度与密封性能。渲染阶段采用天蓝色纯色背景突出部件主体，材质参数调整上，铜质管体设置适度的反射粗糙度，模拟金属铜的温润哑光金属质感，两端接头采用黄铜材质参数，与管体的紫铜质感形成视觉区分，安装孔、内螺纹等细节位置做光影强化处理，清晰展现结构细节。设计过程中重点考量了管路的安装适配性：两端法兰的安装孔位置与对应引擎基座、对接部件的安装点位完全匹配，长管的空间走向避开引擎周边的运动部件与高温区域，管体长度经过适配性校核，保证装配后无额外装配应力，整体模型采用分步文件创建逻辑，各特征参数可独立编辑，方便后续根据不同型号蒸汽引擎的需求调整管路长度、接头尺寸、弯折角度等参数，可直接用于蒸汽引擎模型的整机装配、管路运动仿真、结构力学分析等场景，也可作为古典蒸汽动力机械结构教学的直观演示模型。
