四轴机架支撑结构三维设计作品

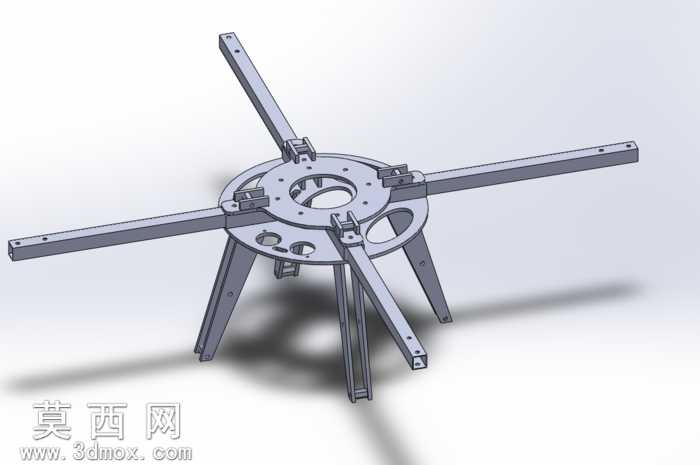

本作品为四轴飞行器重装版机架支撑结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循10毫米平方规格的安装基准要求，适配2.5毫米厚G10板材的加工装配公差，所有安装孔位、连接槽位均按照实际装配需求做了精准的尺寸约束，避免后续装配出现干涉问题。模型整体采用中心圆盘加辐射状机臂、下置支撑脚的布局结构，中心圆盘预留了飞控、电调等核心元件的安装空腔，圆盘边缘设置了多组机臂快装锁紧结构，无需额外复杂连接件即可完成机臂的固定与拆卸，方便后期维护更换部件。四根辐射状机臂采用等长对称设计，每根机臂表面预留了动力电机的安装孔位与走线槽，机臂截面做了加强筋结构优化，在控制整体重量的前提下提升结构抗扭抗弯强度，能够适配大拉力动力套装的飞行负载需求。下置的四根支撑脚采用倾斜外扩的落地布局，支撑脚与中心盘的连接位置做了三角加强结构，有效提升降落时的结构稳定性，避免硬着陆造成机臂或中心盘断裂。材质设定上主体结构选用G10玻纤塑料材质，渲染过程中还原了G10材质哑光磨砂的表面质感，金属锁紧件部分做了金属阳极氧化的质感表现，整体渲染光影柔和，清晰展现了各个结构的连接关系与细节特征。设计过程中优先考虑结构的拆装便捷性与抗损性能，所有棱角位置均做了圆角过渡处理，既减少飞行过程中的风阻，也避免尖锐边角造成的装配划伤，整体结构经过虚拟装配验证，所有部件均可独立拆分加工，能够直接导出工程图用于板材切割与零件加工，适配DIY四轴飞行器的重装改装需求，兼顾结构强度与轻量化设计要求，可满足大载重飞行场景下的机架使用需求。
