四旋翼无人机中心机架结构优化设计

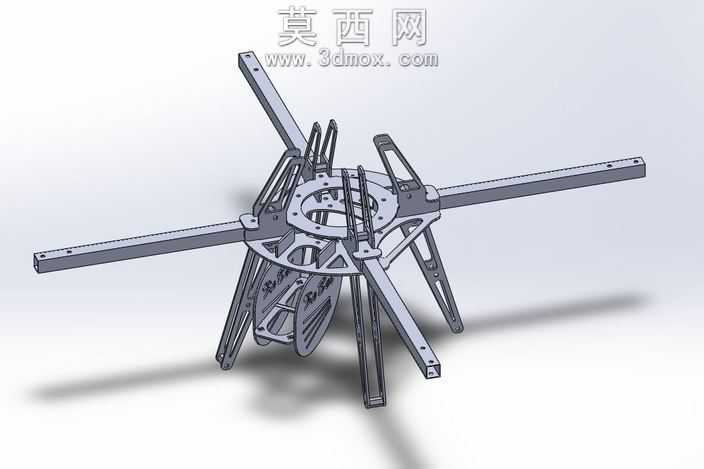

本作品为四旋翼无人机的中心承载机架结构，采用SolidWorks完成全参数化三维建模，整体围绕多旋翼飞行平台的载荷分布、安装适配性与轻量化需求展开设计。建模过程中首先完成中心安装板的基准搭建，以中心定位孔为原点，沿周向均匀排布四个机臂安装位，确保四个机臂的安装轴线夹角严格保持90度，保证飞行时动力输出的力矩平衡。中心板采用镂空式结构设计，在建模阶段通过拉伸切除特征完成减重槽的排布，既保留了中心区域飞控、电池、电调等核心部件的安装平面，又通过对称分布的镂空结构大幅降低机架自重，同时预留了标准的螺丝安装孔位，孔位间距匹配主流飞控、电源模块的安装尺寸，无需二次打孔即可完成核心电子件的装配。机臂安装座采用一体化支撑结构设计，与中心板通过加强筋特征实现刚性连接，建模时对安装座的夹持面做了贴合机臂截面的仿形设计，保证机臂装入后无旷量，支撑筋的厚度与排布角度经过反复调整，在控制整体重量的前提下最大化提升结构抗扭强度，避免飞行过程中机臂出现震颤影响飞行稳定性。起落架支撑结构与中心机架采用一体化建模设计，支撑腿采用斜向排布的桁架式结构，通过多道加强筋提升落地时的抗冲击性能，支撑腿底部预留了减震脚垫的安装位，可搭配橡胶脚垫降低降落时的冲击力传递。渲染阶段采用金属铝合金材质赋予整体机架，还原碳纤维或铝合金机架的真实质感，对安装孔位、边角位置做了倒角处理，避免尖锐边角带来的装配划伤风险，整体结构无冗余特征，所有安装位的尺寸均经过装配干涉检查，确保各部件装配时无错位、无干涉，可直接导出工程图用于激光切割或CNC加工生产，适配400mm轴距级别的四旋翼无人机搭建需求，兼顾了结构强度、轻量化与装配便捷性，能够满足日常航拍、休闲飞行的机架使用需求。
