轮毂电机装配用气动夹持执行机构

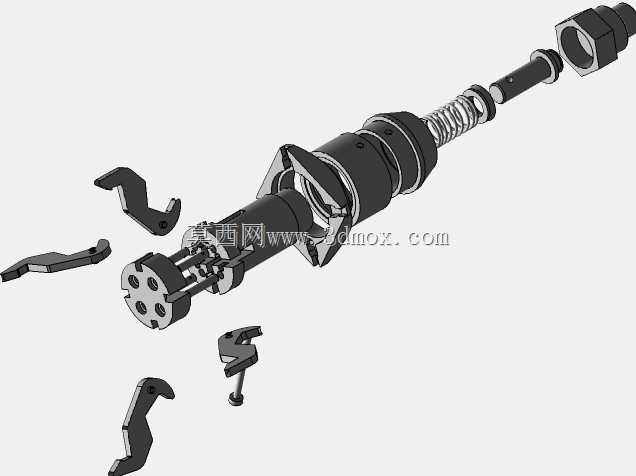

　　这类气动夹持执行机构，主要适配轮毂电机产线的定子、端盖等回转类零部件的上下料、转序以及装配对位工序，在电机自动化装配单元里属于直接接触工件的末端执行部件，相比手动卡具能大幅降低薄壁壳体类工件的装夹变形风险。从结构设计来看，整套机构采用轴向进气驱动的布局，压缩空气通入缸体后推动活塞杆轴向位移，通过活塞杆前端的锥面配合结构，带动周向均布的三组夹爪做同步径向开合动作，这种驱动方式能保证各夹爪的夹持力均匀一致，避免偏心装夹带来的工件同轴度偏差。夹爪的接触型面做了适配轮毂电机壳体外圆的仿形设计，接触位置预留了安装防滑耐磨垫的嵌槽，实际使用时可根据不同批次工件的外圆公差更换对应厚度的垫片，无需重新调整整套机构的行程参数。

　　整套机构的安装边界以尾部的连接法兰为基准，法兰端面上设置了定位销孔与螺纹安装孔，可直接适配标准工业机器人的末端法兰，也能通过转接板安装在直线模组的滑台上，适配不同布局的自动化产线。缸体部分采用阶梯轴式的整体结构，内部的活塞与缸壁之间采用格莱圈密封，能在0.4-0.6MPa的常规工厂气源压力下稳定工作，弹簧复位结构布置在活塞与前端盖之间，断气状态下夹爪会自动松开，避免气源故障时工件被持续夹持无法取出的安全隐患。夹爪与本体的连接采用销轴铰接的方式，铰接位置设计了自润滑衬套的安装位，长期往复开合动作下无需频繁加注润滑脂，能降低产线的日常维护工作量。在实际选型适配时，需要注意整套机构的最大开合直径要匹配待夹持工件的外圆尺寸，

　　同时要核算夹持力是否满足工件转序时的加速度要求，避免高速移动时工件脱落；机构的轴向总长度要提前纳入产线的运动干涉校核范围，尤其是在伸入电机装配腔体内作业时，要保证缸体外径与腔体内壁留有足够的安全间隙，避免运动过程中发生磕碰。
