双工位盘式制动器搬运夹持工装结构

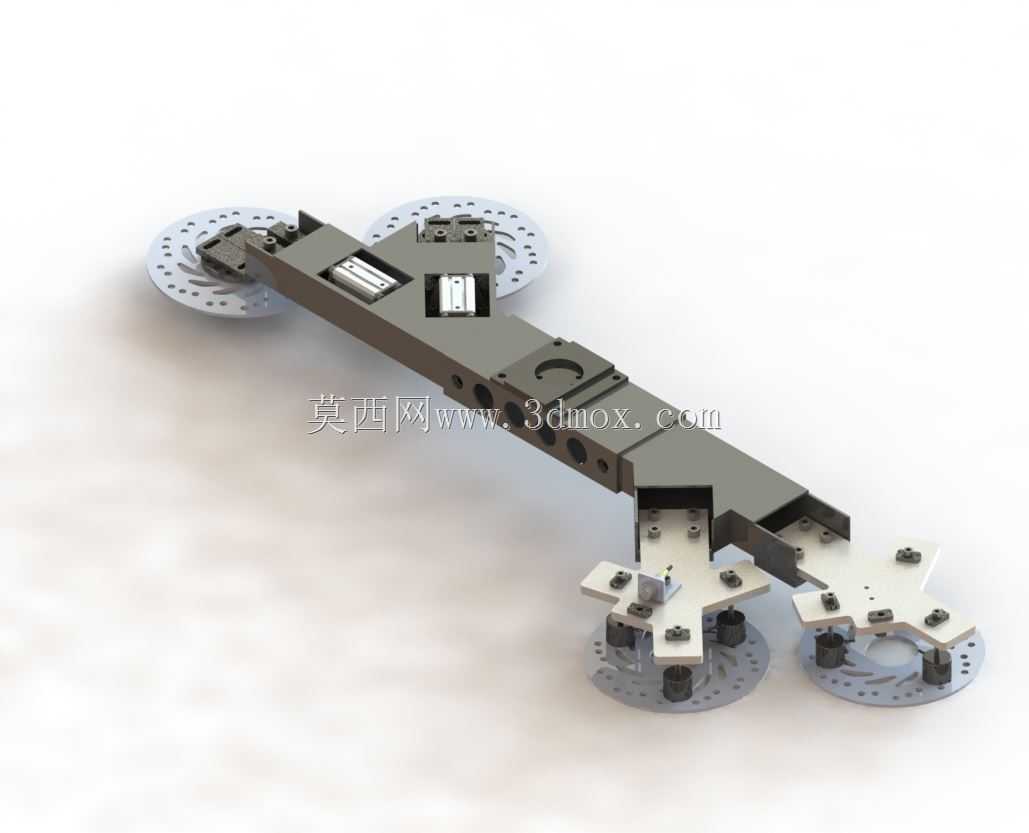

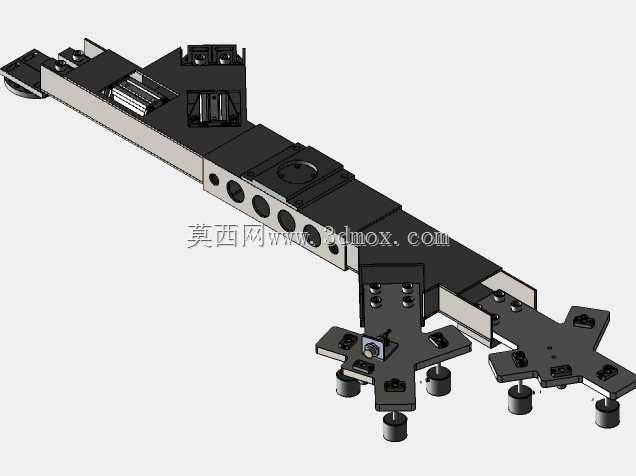

　　在汽车制动部件加工产线的热后工序转运环节，这类双臂夹持结构主要解决盘式制动器加工过程中跨工位同步转运的效率痛点，适配盘类薄壁零件的无磕碰装夹需求，尤其针对经过高温热处理后的制动盘工件，可在工件余温较高的工况下完成稳定取放，避免人工操作的烫伤风险与装夹变形问题。整体采用对称式双端悬臂布局，主梁为一体化加工的长条形钢结构件，主体截面做了减重槽设计，在保证整体刚性的前提下降低结构自重，适配nachi MC20机型的末端负载上限，安装法兰端设置了多组定位销孔与螺栓过孔，可直接与机械臂末端法兰完成定位锁紧，安装面的平面度公差控制在0.02mm以内，保证悬臂伸出后的整体同轴度，避免两端夹持位出现偏载倾斜。两端夹持单元采用差异化的固定方案，

　　靠近机械臂安装侧的夹持端配置电磁支架固定磁盘，通电后可产生稳定磁吸力吸附未经过高温处理的常温制动盘毛坯，磁盘表面做了防滑耐磨涂层，避免反复取放过程中磁盘表面磨损导致吸力衰减；远端夹持端采用气动夹具结构，夹爪的接触位置配置耐高温隔热垫块，可直接夹持高温状态下的制动盘成品，夹爪的开合行程适配常规直径范围的盘式制动器尺寸，夹爪的夹持力可通过气源压力调节，避免夹持力过大导致制动盘薄壁部位出现夹痕变形。结构上的气路与电磁线路全部内置于主梁的内部走线槽内，外部无裸露管线，避免产线运行过程中管线与周边设备发生剐蹭拉扯，走线槽的检修盖板采用快拆式设计，日常维护时无需拆解主体结构即可完成线路与气路的检修更换。

　　两端夹持位的中心距与产线两个加工工位的间距完全匹配，机械臂单次移动即可完成两个工位的上下料动作，相比单夹持端的工装可将单工序转运节拍缩短近一半，同时悬臂下方预留了足够的安全间隙，转运过程中工件与下方工装台面不会发生干涉，适配产线现有工位的高度差布局，无需对现有产线的工位布局做额外改造即可直接投入使用。夹爪的安装位置设置了多组调节腰孔，可根据不同直径规格的制动盘调整夹爪的安装位置，覆盖同系列不同尺寸的盘式制动器生产需求，减少工装换型的调整时间。
