气动夹持器带支撑切口手掌结构件

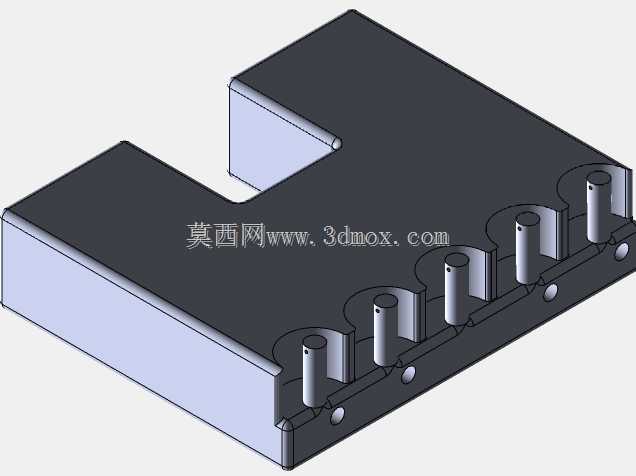

　　该结构件是气动夹持器的核心手掌承载部件，主要应用在工业自动化生产线的工件抓取工位，适配多工位并行夹取的作业场景，常见于3C电子零部件分拣、小型五金件上下料、轻工产品包装转运等环节，作为夹指的安装基座承担载荷传递与定位基准的作用。从功能特性来看，主体采用一体化块状结构设计，一侧开设U型避让缺口，可在夹取带凸台、异形轮廓工件时避开干涉区域，避免夹爪闭合过程中与工件非夹持面发生磕碰；侧边排布的多组半圆弧安装位，用于固定圆柱形气动夹指，每个安装位旁预留的销孔可实现夹指的周向防转，保证夹指安装后轴线与手掌基准面垂直，夹持动作的重复定位精度可控。设计过程中优先考虑了安装边界的适配性，主体底面为平整安装面，可直接与夹持器的驱动滑台端面贴合，

　　通过底面预留的沉头孔完成锁紧固定，无需额外加装转接板，减少整体夹持模组的堆叠高度；侧边的安装位间距经过匹配计算，相邻夹指在最大开合行程下不会发生碰撞，同时兼顾小尺寸工件的密集排布夹取需求，单组手掌可同时搭载五组夹指完成同步抓取，提升单次作业的工件搬运效率。结构的壁厚设计遵循气动夹持的载荷要求，主体承载区域壁厚均匀，避免气动夹持瞬间的冲击力导致结构变形，U型缺口的转角处做了圆弧过渡处理，消除铣削加工过程中的应力集中问题，长期往复载荷下不会出现裂纹失效。夹指安装位的半圆弧结构与夹指圆柱面的配合公差选用过渡配合，既保证夹指安装后无径向窜动，又能在夹指磨损后快速拆卸更换，减少设备维护的停机时间；底面安装孔的位置度公差控制在0.02mm以内，

　　保证手掌与驱动滑台装配后，所有夹指的夹持工作面处于同一平面，夹取工件时各夹指受力均匀，不会出现单组夹指过载打滑的情况。该结构整体外形规整，无复杂曲面特征，常规数控铣削设备即可完成加工，适配铝合金、结构钢等多种常用工装材料，可根据实际夹持工件的重量选择对应材质，满足不同负载等级的气动夹持作业需求。
