适配50mm气缸的连杆式气动夹持机构

　　在自动化装配、小型工件上下料、轮毂电机零部件定位装夹这类场景里，这类连杆式气动夹持机构的使用频率一直不低，相比平口钳这类手动夹持工装，它能直接接入设备气动回路，配合电磁阀实现夹持动作的自动触发，不需要人工反复操作锁紧手柄，在节拍要求较高的流水线工位上，能有效减少辅助装夹的时间损耗。

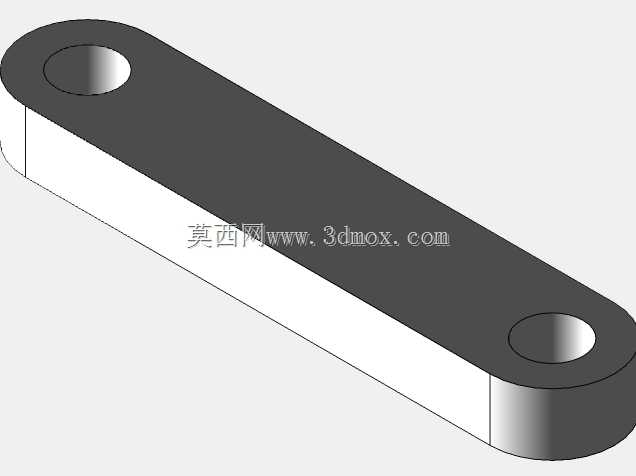

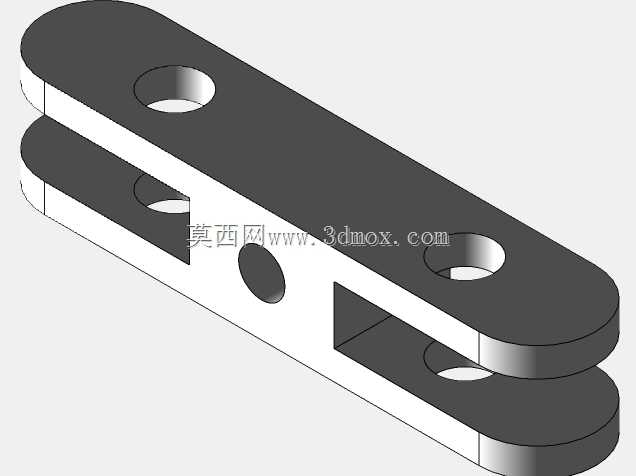

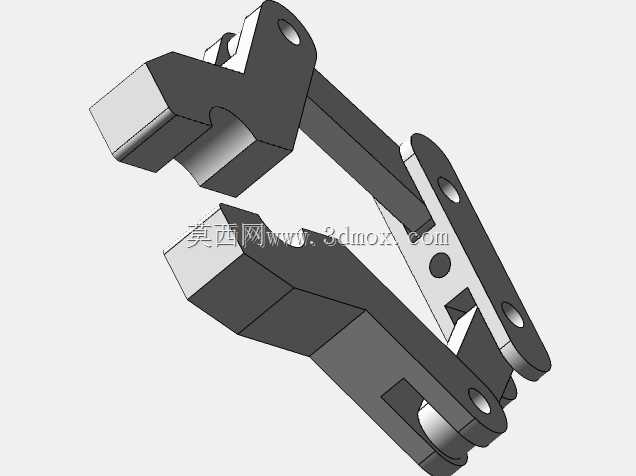

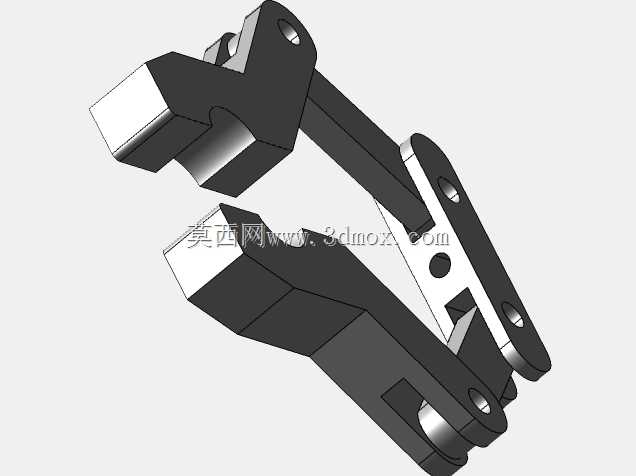

　　这款夹持机构的设计完全围绕配套的标准气缸参数展开，核心适配的是缸径50mm的标准气缸，气缸杆直径为16mm，安装时需要匹配厚度9mm的安装板做固定，整个机构的铰接点都做了等强度的结构设计，避免夹持受力时出现连杆变形或者铰接轴剪切断裂的问题。从结构逻辑上看，它采用的是对称双连杆的力放大结构，气缸杆伸出时，两组夹爪会同步绕铰接点回转，实现对工件的对中夹持，不会出现单爪偏移导致的工件定位偏差，这种对中特性在夹持轴类、规则块状工件时优势很明显，不需要额外调整夹爪的同轴度，只要安装时保证气缸轴线和机构对称线重合，就能保证夹持位置的重复精度。

　　设计这类夹持机构的时候，首先要核算的是夹持力的传递效率，连杆的拐点位置不能选在死点位置，不然会出现气缸回程时夹爪无法顺利张开的卡滞问题，同时夹爪的夹持面做了平面处理，接触面积足够大，夹持9mm厚度的板类零件时不会因为接触应力过大压伤工件表面，铰接位置的孔位都预留了标准衬套的安装空间，长期往复动作时可以只更换耐磨衬套，不需要整体更换夹爪主体，能降低后期的维护成本。

　　从安装边界来看，整个机构的外轮廓没有突出的尖锐结构，所有铰接轴的端部都做了沉孔处理，安装到9mm厚的安装板上时，只需要在板上加工对应气缸杆过孔和四个固定螺纹孔，不需要额外做避让沉台，夹爪的开合行程完全匹配50mm缸径气缸的标准行程，不会出现行程浪费或者开合度不足的问题，在轮毂电机的装配工位上，它可以用来夹持电机端盖、接线座这类小型零部件，也可以集成到小型机械手的末端作为末端执行器使用，适配的工件尺寸范围覆盖了常规小型机电零部件的装夹需求，不需要额外定制异形夹爪就能满足多数常规工位的使用要求。

　　实际使用中，这类夹持机构不需要搭配复杂的导向组件，依靠连杆本身的铰接约束就能保证夹爪的运动轨迹稳定，相比导轨式的气动夹爪，它的结构更简单，对压缩空气的洁净度要求更低，在车间多粉尘的工况下也能稳定运行，不会出现导轨卡滞的问题。
