小型摩托车用螺旋弹簧液压减震结构

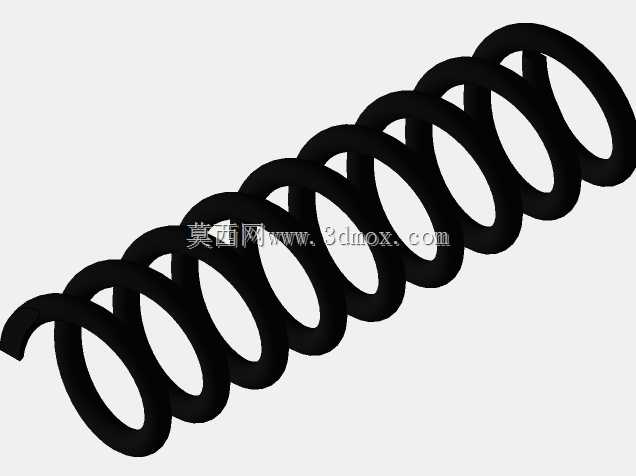

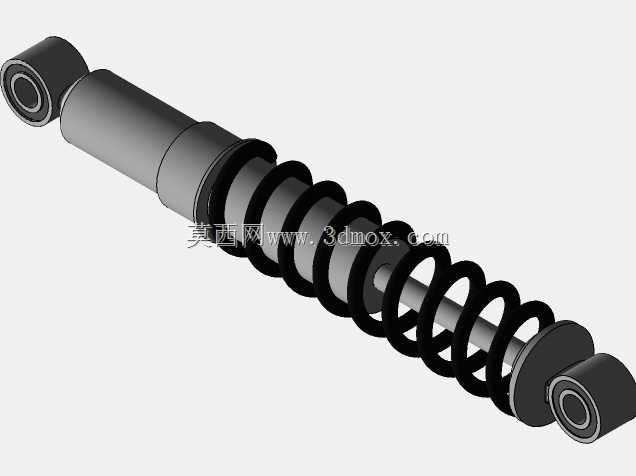

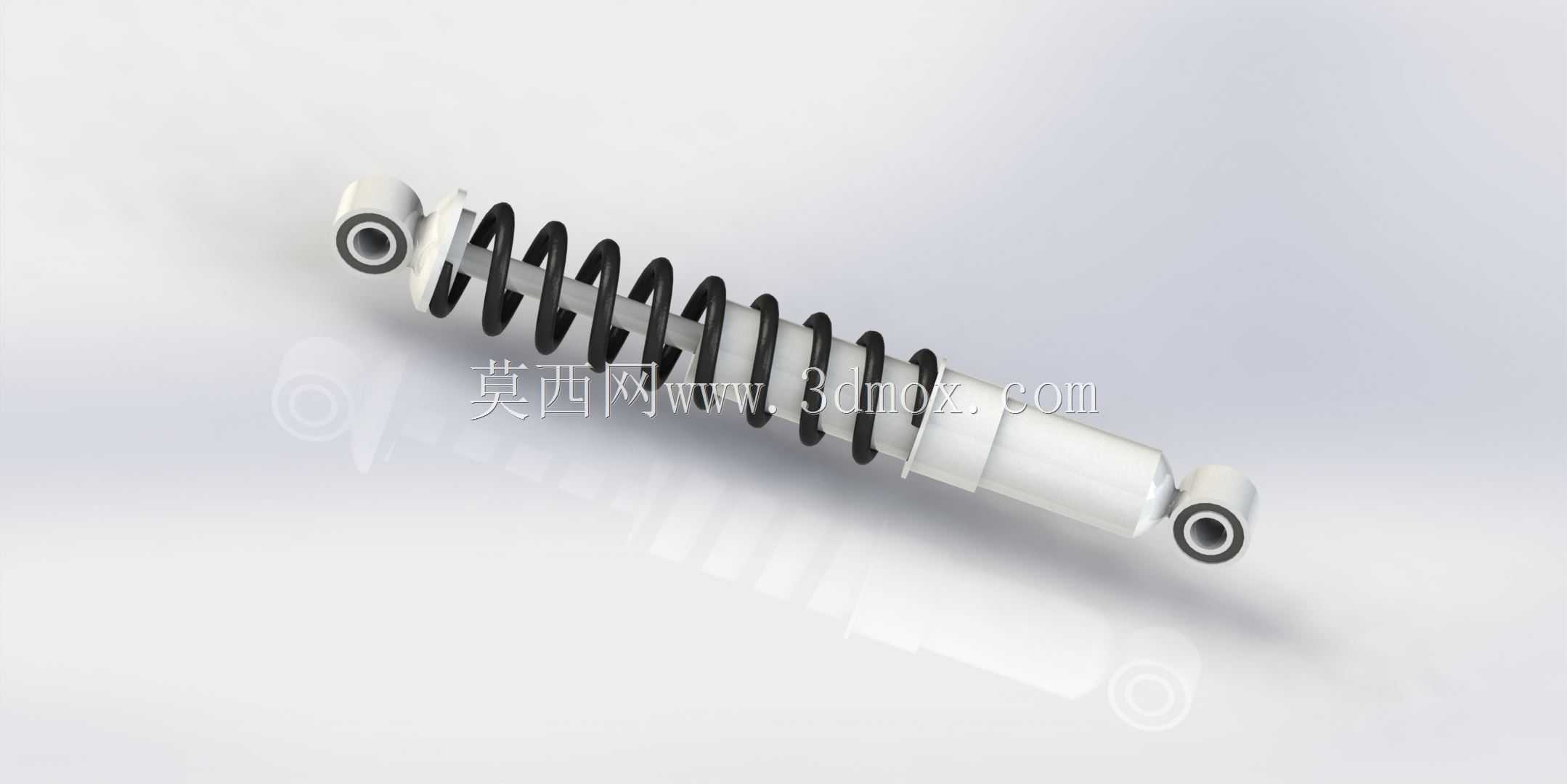

　　这款减震结构主要适配小型乘用摩托车的后轮悬挂系统，也可在轻型电动两轮车、小型全地形代步车的悬挂改造场景中使用，核心作用是过滤路面颠簸带来的垂直方向冲击，避免轮端跳动直接传递至车架，提升驾乘过程的平顺性，同时在车辆过弯、经过起伏路面时维持轮胎与地面的贴合度，保障行驶抓地力。从功能实现逻辑来看，该结构采用螺旋弹簧与液压阻尼筒同轴集成的设计，外层螺旋弹簧主要承担车身静态载荷与冲击过程中的弹性复位作用，弹簧的螺距、线径经过匹配调校，可在不同冲击行程下提供渐变的支撑力，避免小颠簸过硬、大冲击触底的问题；内部的液压阻尼筒则通过油液流经阀组的阻尼效应，消耗弹簧往复运动的能量，抑制弹簧多余的弹跳，让冲击后的复位过程更平缓。

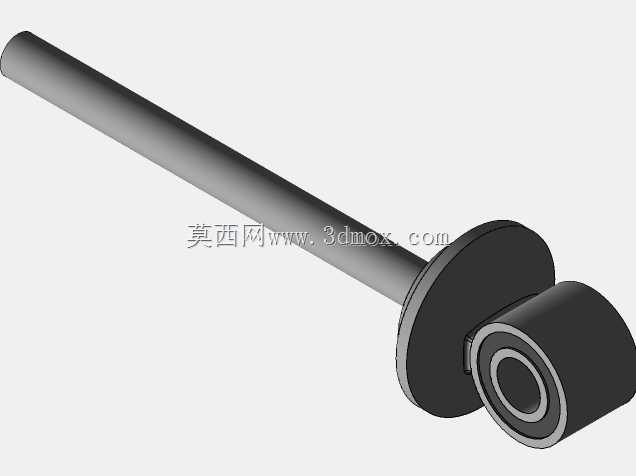

　　设计过程中优先考虑了小型两轮车的安装空间限制，整体采用细长型同轴布局，阻尼筒与弹簧的外径做了紧凑化处理，不会与周边的平叉、后轮挡泥板、车架侧盖等部件产生运动干涉。两端的安装吊耳采用带橡胶衬套的通孔结构，上端吊耳用于连接车架尾部的安装支座，下端吊耳连接后平叉的安装位，橡胶衬套可以缓冲径向的微小震动，同时补偿安装过程中少量的角度偏差，降低安装位的应力集中。安装边界方面，减震器的上下安装孔中心距在空载状态下匹配小型摩托车的常规后悬挂行程预留量，压缩极限行程下不会出现弹簧并圈、阻尼筒硬顶的问题，拉伸极限位置也不会超出阻尼筒的活塞杆伸出量程，避免密封件受拉损坏。实际选型匹配时，需要根据整车整备质量、常用载重范围调整弹簧的刚度参数，

　　同时根据预期的阻尼手感调整阻尼阀的通径与油液粘度，若用于载重更大的车型，可适当加大弹簧线径提升支撑力，若用于城市铺装路面通勤场景，可适当降低阻尼值提升细碎颠簸的过滤效果。结构的外露金属部件做了防锈涂层处理，弹簧表面采用喷塑工艺，阻尼筒外筒采用阳极氧化处理，可应对日常行驶中的泥水飞溅、雨水侵蚀，延长户外使用的寿命。
