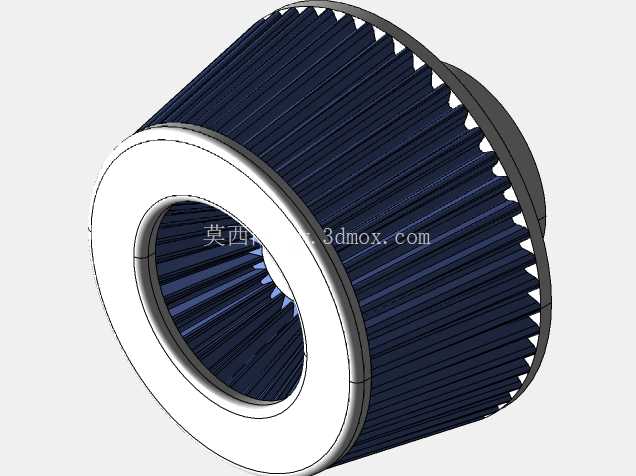

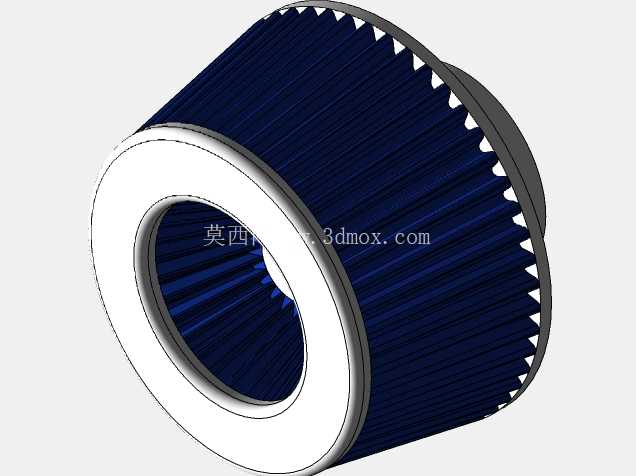

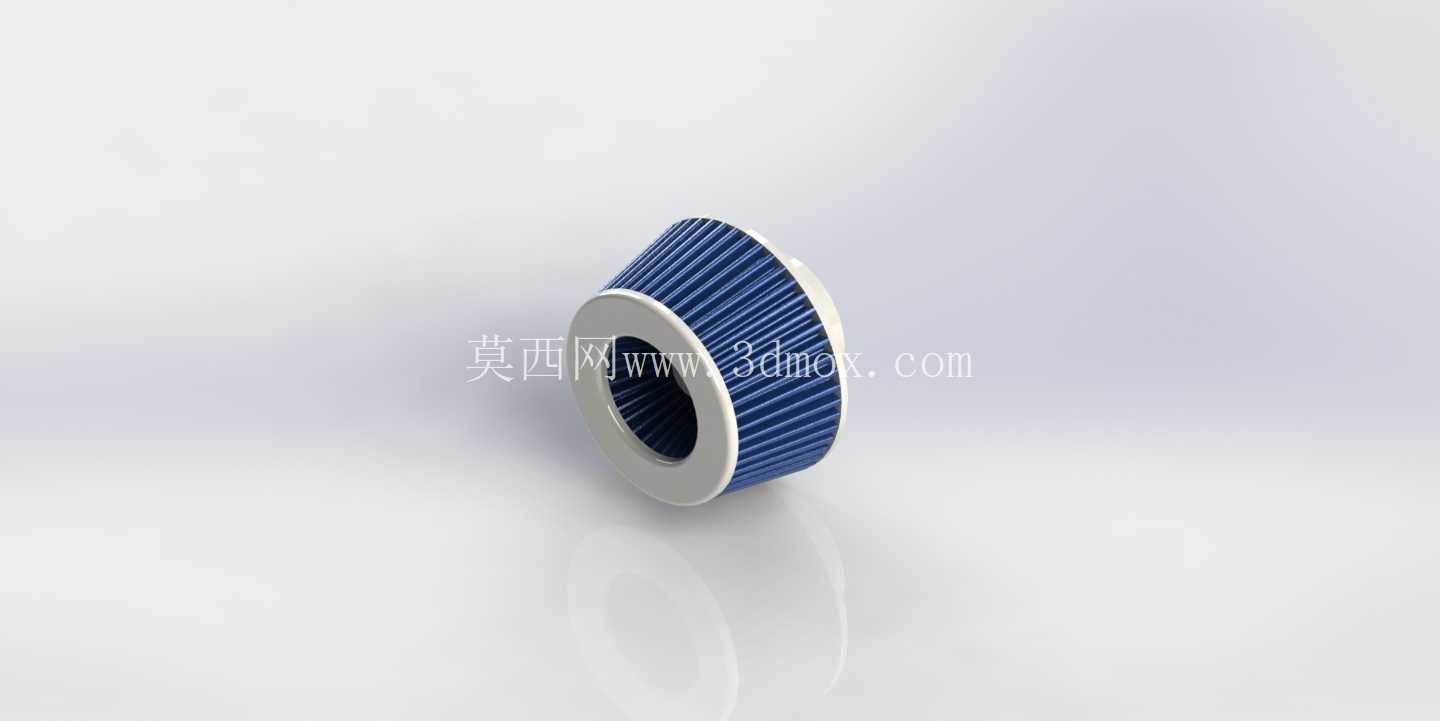

踏板车用锥形空气过滤元件结构设计

在小型乘用代步动力设备的进气系统设计中，空气过滤元件的结构合理性直接决定了动力单元的运行寿命与进气效率，这款锥形结构的空气过滤元件，最初是针对踏板式两轮代步车的紧凑安装空间做的适配设计，核心作用是拦截进气气流中携带的浮尘、砂砾、细碎纤维等硬质杂质，避免杂质进入气缸内壁造成活塞环、缸筒的异常磨粒磨损，从根源上降低动力单元拉缸、缸压泄漏的故障概率。

从结构设计逻辑来看，采用锥形而非传统平直圆筒造型，核心是在有限的安装腔体容积内最大化有效过滤面积——同等端面安装直径下，锥面展开的过滤材料面积比直筒结构高出近两成，既可以在不扩大空滤腔体尺寸的前提下提升容尘量，延长滤芯的维护更换周期，也能降低进气气流穿过滤材时的阻力，保证全油门工况下的进气充量效率，避免因进气不足导致的动力输出迟滞、燃油燃烧不充分问题。滤材采用褶皱式排布设计，每一道折痕的间距都经过气流流场仿真校核，既不会因为折距过密导致高流量下滤材贴合堵塞有效过流通道，也不会因为折距过大浪费滤材布置空间，褶皱的折边做了定型处理，在车辆行驶产生的持续振动、进气气流的反复冲击下，不会出现滤材倒伏、变形的问题，保证全生命周期内过滤面积的稳定性。

滤芯两端的密封端盖采用硬质结构设计，与滤材的衔接处做了全周密封压合，不存在漏气的缝隙，安装时端盖与空滤壳体的密封槽配合，能够完全阻断未经过滤的旁通气流进入进气道，避免过滤失效的问题。中心的支撑骨架采用镂空结构，在提供足够径向支撑强度、避免高负压下滤材被吸瘪变形的同时，尽可能减少对进气气流的阻挡，降低不必要的进气阻力损失。

从安装边界来看，这款滤芯的轴向长度、两端直径都适配踏板车常见的空滤腔体安装位，不需要对原有空滤壳体做额外的切削、改装就可以直接装入，替换维护时的操作门槛很低，普通使用者按照维护手册指引就可以完成更换作业。在实际使用场景中，这类锥形滤芯除了适配踏板车的进气系统，也可以根据尺寸匹配，应用在小型通用汽油机、微型空压机、小型通风设备的进气端，只要安装接口尺寸匹配、进气流量需求在滤芯的额定过流范围内，都可以实现稳定的杂质拦截效果。

设计过程中需要重点考量的几个核心参数，首先是滤材的过滤精度，针对动力设备的进气防护需求，要保证对10μm以上粒径的硬质颗粒拦截效率达到98%以上，同时在额定进气流量下的阻力值不超过发动机进气系统的阻力阈值，避免影响充气效率；其次是滤芯的整体结构强度，要能够承受车辆行驶过程中的颠簸振动、温度交变带来的应力，不会出现端盖脱落、滤材破损的问题；另外锥度的选择也需要结合安装腔体的内部空间做匹配，锥度过大会导致滤芯靠近大端的位置与壳体内壁干涉，锥度过小则无法实现最大化过滤面积的设计目标，需要在建模阶段就完成装配干涉检查，模拟实际安装状态下的周边间隙，预留足够的安全距离，避免车辆运行中滤芯与壳体碰撞产生异响或者磨损滤材。

在建模过程中，滤材的褶皱特征采用阵列方式实现，每一道褶皱的折弯圆角都做了统一处理，既符合实际滤材的折弯工艺特性，也避免了建模过程中出现特征重叠、几何错误的问题，端盖上的密封筋、定位卡槽特征都完全按照实际装配需求设计，能够直接导出工程图用于开模生产或者3D打印样件做装配验证，中心支撑骨架的镂空孔排布也做了等强度优化，在保证支撑刚度的前提下尽可能减少材料用量，降低零件的生产制造成本。
