汽车悬架用螺旋弹簧减震器结构设计

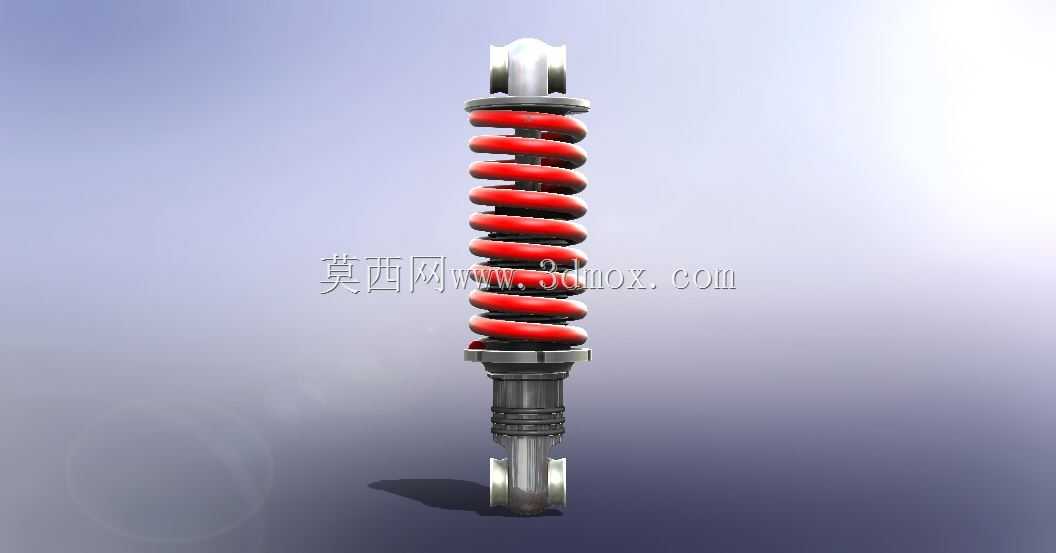

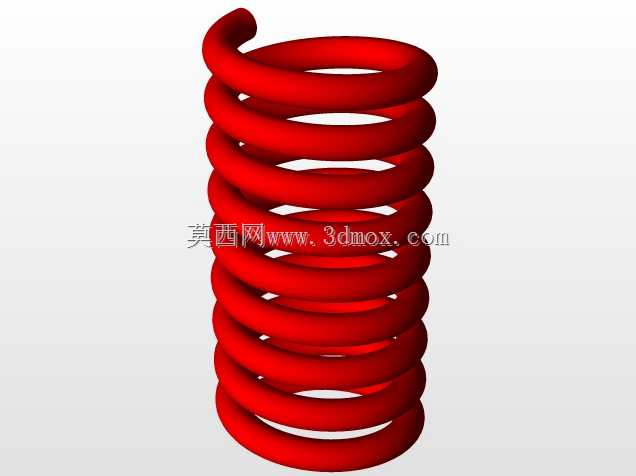

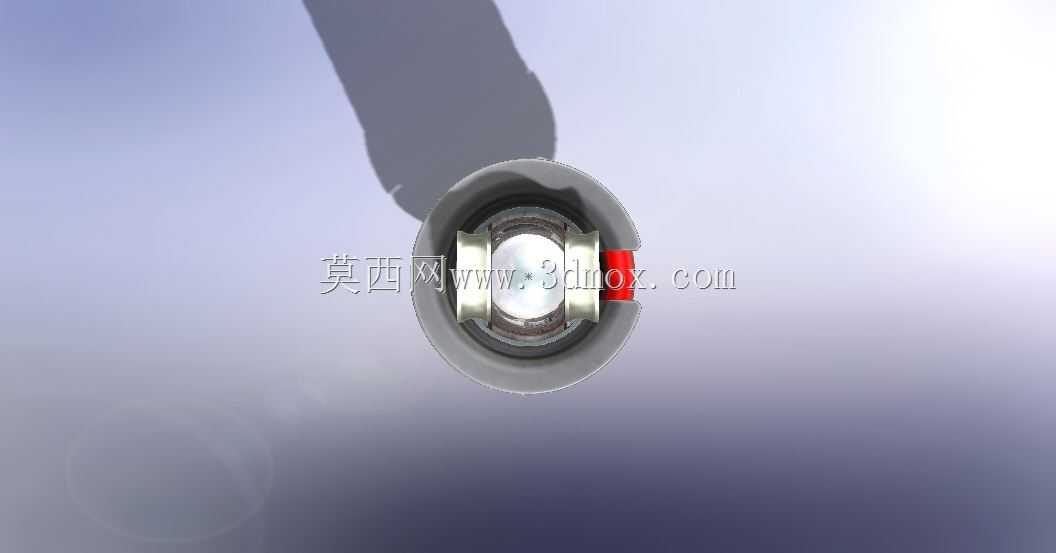

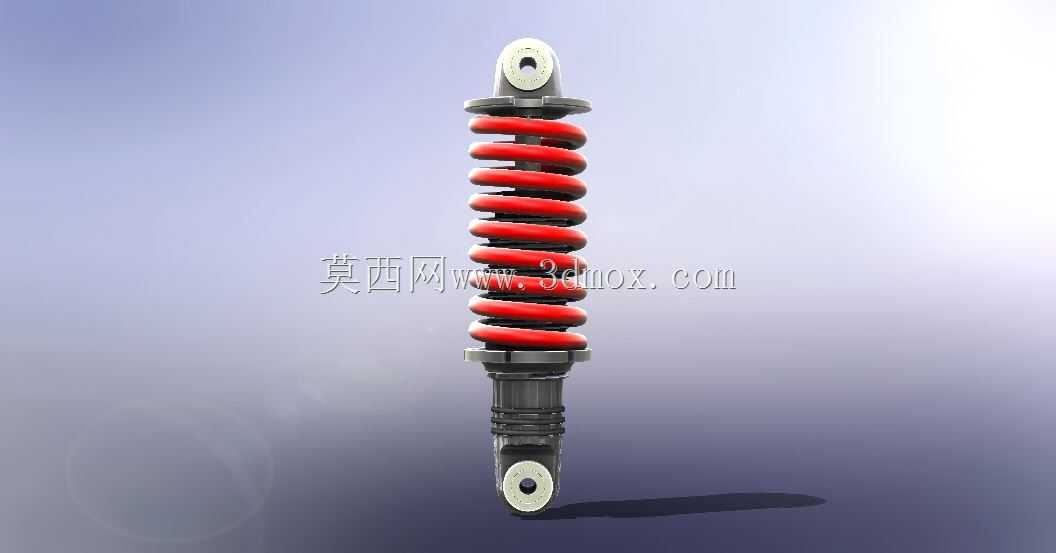

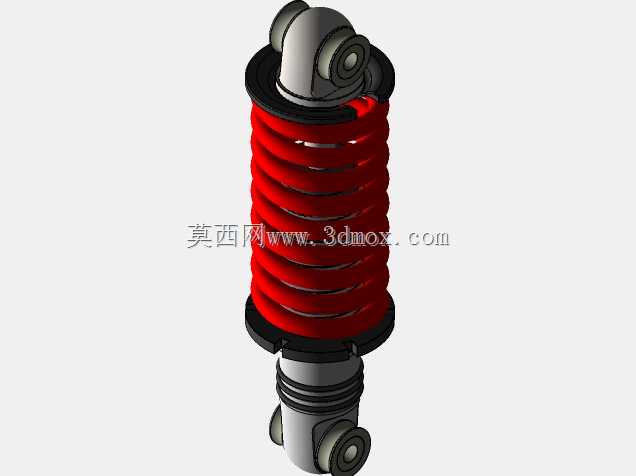

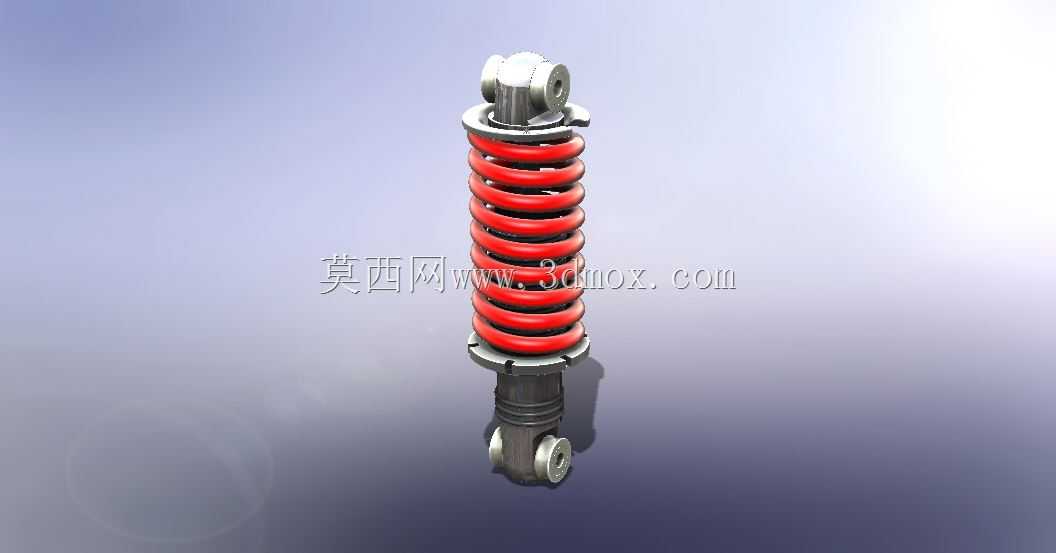

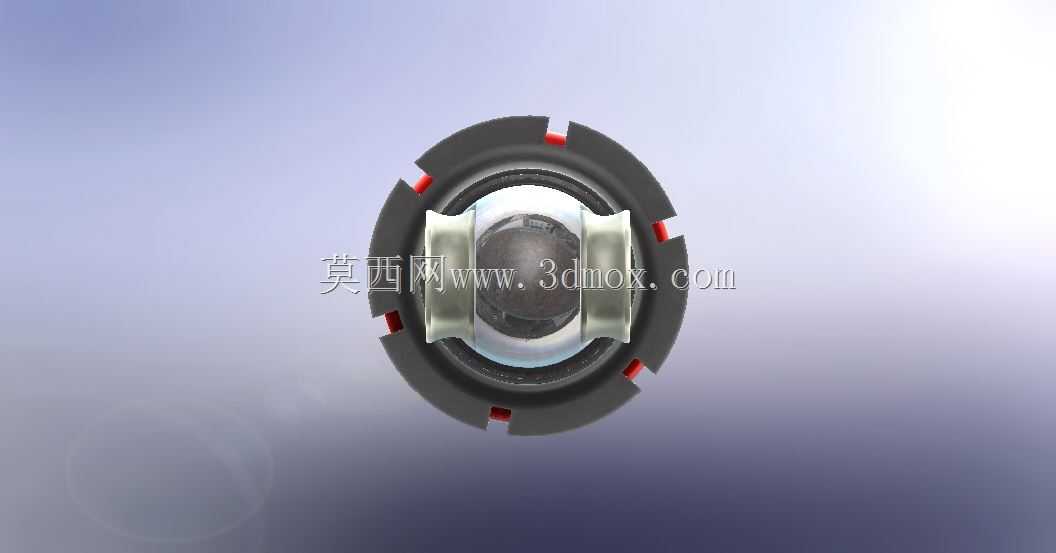

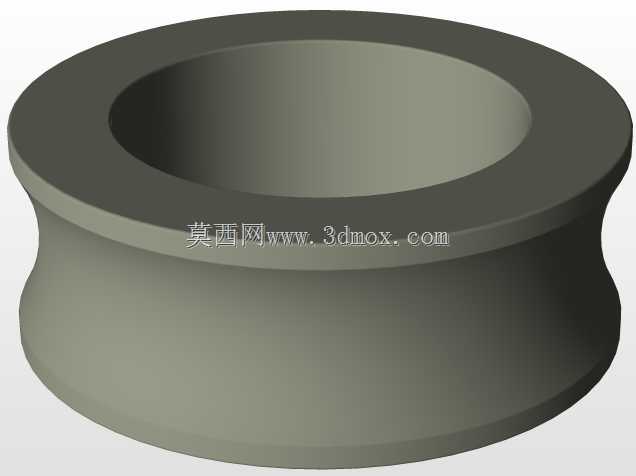

　　这款减震器结构主要面向乘用车辆、小型越野设备以及轻型作业机械的悬架系统配套使用，核心作用是吸收路面激励传递到车架的冲击动能，衰减弹簧往复弹跳带来的余振，避免行驶过程中车身出现持续的上下颠簸，既能够提升驾乘人员的乘坐舒适度，也能减少刚性冲击对车架、车载精密部件的疲劳损伤，延长整套行走机构的服役寿命。从结构组成来看，整套部件分为上部连接端、螺旋弹簧承载段、阻尼芯轴主体、下部安装接头四个功能区段，上部连接端采用带衬套的吊耳结构，可与车架上的安装支座通过销轴实现铰接，预留的铰接间隙能够适配悬架跳动过程中的小角度摆幅，避免连接位置出现刚性卡滞；螺旋弹簧采用等节距圆柱螺旋设计，弹簧丝径经过刚度匹配计算，在额定承载区间内能够提供线性的支撑弹力，

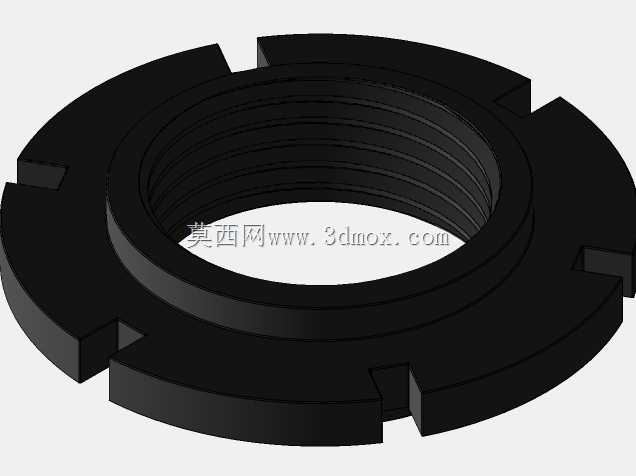

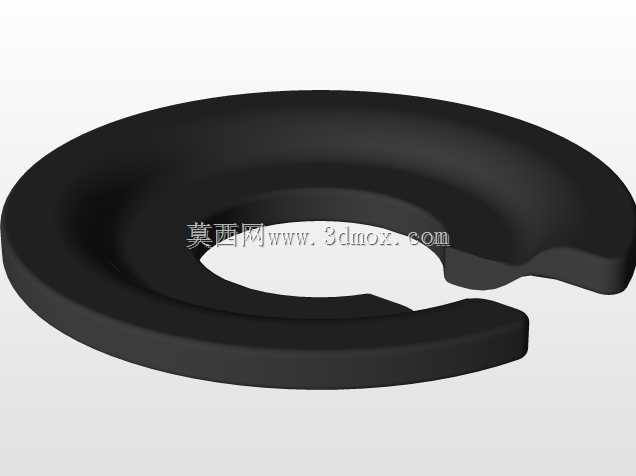

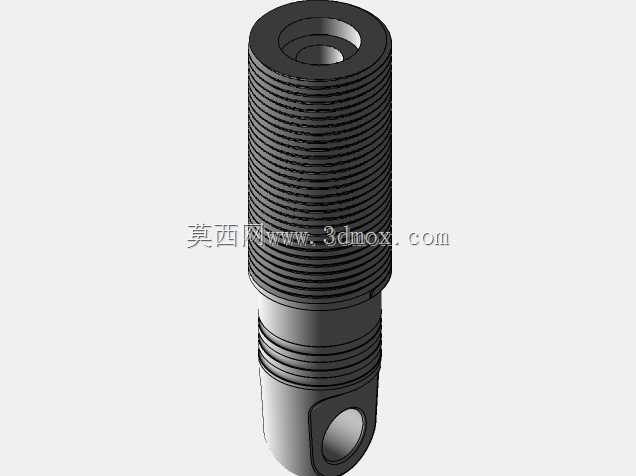

　　弹簧上下两端均设置了贴合式弹簧座，上端弹簧座与顶胶集成，能够过滤一部分高频细碎振动，下端弹簧座与阻尼筒的外筒刚性连接，将弹簧承载的载荷均匀传递到阻尼结构上。阻尼芯轴采用筒式液压阻尼结构，内部设置了阀系与阻尼油腔，当减震器受压缩行程时，油液通过流通阀产生阻尼力，抵消弹簧压缩的冲击动能，回弹行程时油液通过复原阀产生更大的阻尼系数，快速抑制弹簧的回弹趋势，避免出现多次往复弹跳。下部安装接头同样采用双耳铰接结构，与转向节或者下摆臂的安装位匹配，上下铰接点的中心距在设计时预留了足够的跳动行程，在悬架达到最大压缩极限时，减震器内部会设置限位块避免金属部件硬接触，在最大拉伸行程时也不会出现阻尼芯轴脱出的问题。

　　建模过程中对每个零件的配合公差做了对应设定，弹簧与弹簧座的配合面预留了装配间隙，阻尼筒的导向套与芯轴的配合公差按照滑动配合选取，既保证芯轴往复运动的顺畅度，也避免间隙过大导致的侧向受力偏磨。这类减震器的安装边界需要匹配对应车型的轮跳行程，安装点的铰接轴线需要与悬架的摆动轨迹匹配，避免运动过程中出现附加弯矩，导致阻尼芯轴出现偏磨漏油的问题；在选型匹配时，需要根据整车的簧下质量、弹簧刚度来调整阻尼阀的参数，保证阻尼比处于合理区间，既不会因为阻尼过硬导致颠簸感强烈，也不会因为阻尼过软出现刹车点头、过弯侧倾过大的操控问题。
